Danfoss 3-Wege-Ventil VF 3, DN 80, Kvs 100m3/h, PN 16, mit Flansch, 065Z0262

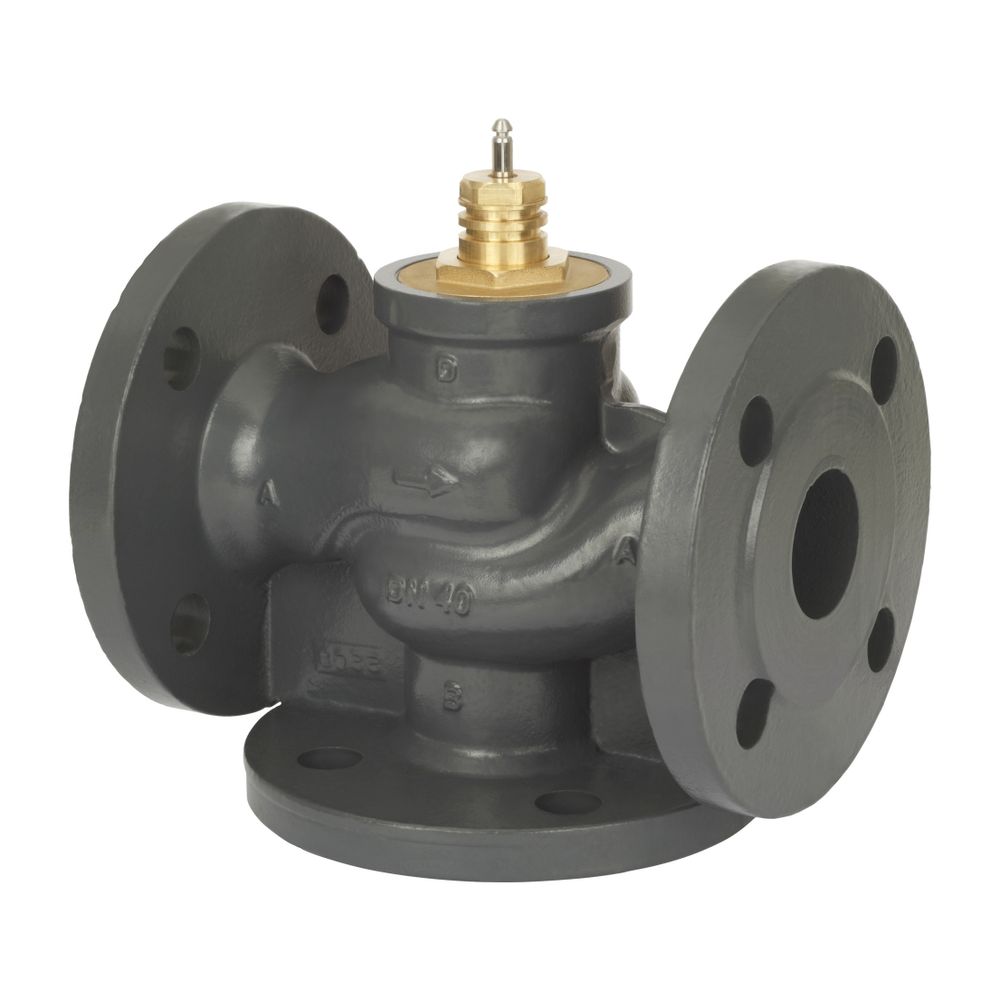

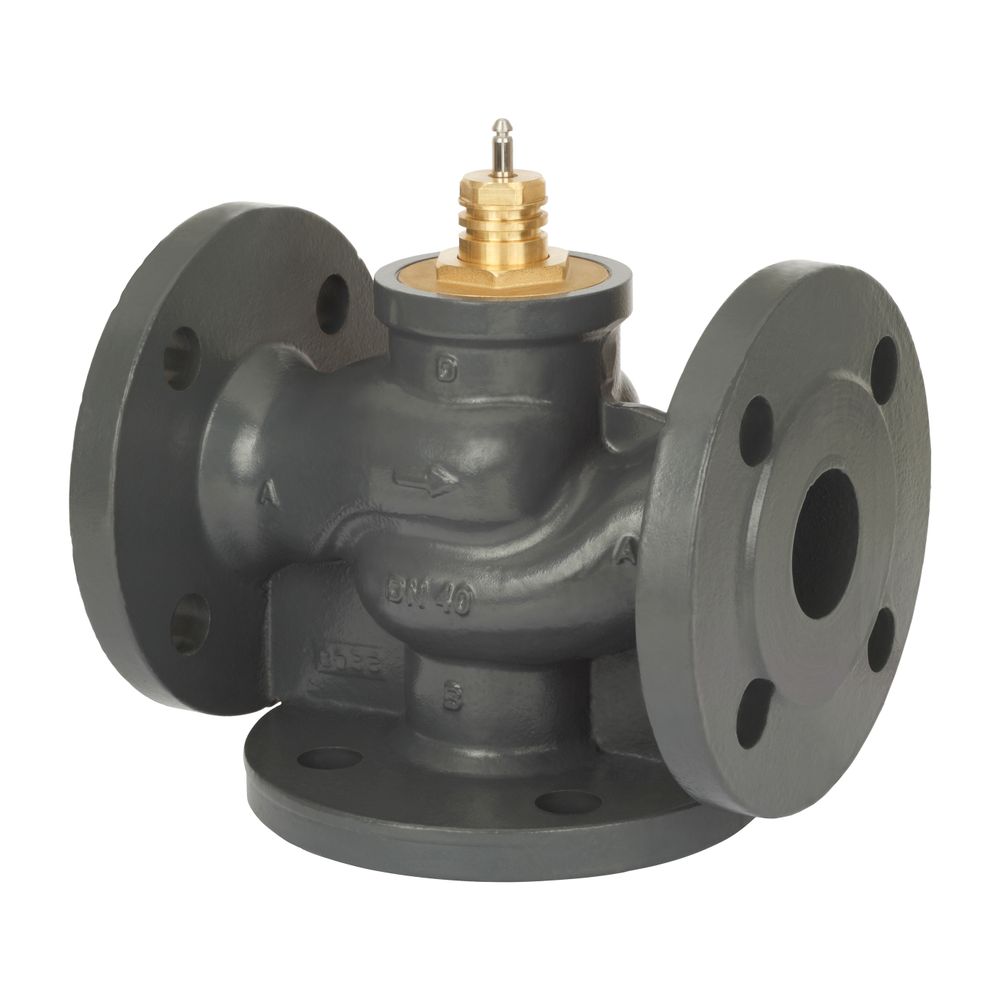

Das Danfoss 3-Wege-Ventil VF3 DN 80 ist ein robustes Mischventil mit Flanschanschluss, das für eine Nenndruckstufe von PN 16 und einen Kvs-Wert von 100 m³/h ausgelegt ist. Es ist kompatibel mit Danfoss Stellantrieben der Serien AMV(E)435 (bis DN80), AMV(E)55 (DN100 - DN125) und AMV(E)85 (DN125 - DN150) und ermöglicht eine präzise Regelung in einem breiten Temperaturbereich.

Wofür ist das Danfoss 3-Wege-Ventil VF3 geeignet?

Das Danfoss 3-Wege-Ventil VF3 dient als Mischventil in Heizungs- und Kühlsystemen. Es ermöglicht die präzise Regelung von Volumenströmen und Temperaturen durch die Kombination von zwei Medien. Die Ausführung mit Flanschanschluss nach ISO 7005-2 und einem Nenndurchmesser von DN 80 macht es zu einer passenden Komponente für industrielle und gewerbliche Anwendungen, die eine hohe Durchflussleistung erfordern.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Mit einem Kvs-Wert von 100 m³/h und einer Nenndruckstufe von PN 16 ist das Ventil für anspruchsvolle Betriebsbedingungen ausgelegt. Die Kennlinie des Durchgangs ist logarithmisch, während die Mischungskennlinie linear verläuft, was eine feinfühlige und stabile Regelung sicherstellt. Der Temperaturbereich liegt zwischen 2 °C (bzw. -10 °C im unteren Bereich) und 130 °C. Das Stellverhältnis von mindestens 1:50 ermöglicht eine hohe Regelgenauigkeit. Die Undichtigkeitsrate beträgt maximal 0,05 % von Kvs für den Durchgang A-AB und maximal 1,0 % von Kvs für den Durchgang B-AB.

Aus welchen Materialien besteht das Danfoss VF3 Ventil?

Das Gehäuse des Ventils besteht aus Gusseisen GG 25 (GJL-250), was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Die Ventilstange ist aus rostfreiem Stahl gefertigt, der Kegel aus Messing und die Stopfbuchse aus EPDM. Diese Materialkombination sorgt für Zuverlässigkeit und Korrosionsbeständigkeit im angegebenen Temperaturbereich. Der Flanschanschluss entspricht der Norm ISO 7005-2.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 80
• Kvs-Wert: 100 m³/h
• Kennlinie: logarithmisch
• Mischungskennlinie: linear
• Temperaturbereich: 2(-10) bis 130 °C
• Stellverhältnis: min. 1:50
• Undichtigkeitsrate Durchgang A-AB: max. 0,05 % von Kvs
• Undichtigkeitsrate Durchgang B-AB: max. 1,0 % von Kvs
• Flanschanschluss: ISO 7005-2
• Gehäusematerial: Gusseisen GG 25 (GJL-250)

Das Danfoss 3-Wege-Ventil VF3 DN 80 bietet mit seinem Kvs-Wert von 100 m³/h und der Nenndruckstufe PN 16 eine zuverlässige und präzise Lösung für Misch- und Regelaufgaben in Heizungs- und Kühlsystemen. Die robuste Bauweise aus Gusseisen GG 25 (GJL-250) und rostfreiem Stahl sowie die Kompatibilität mit Danfoss Stellantrieben machen es zu einer langlebigen Komponente für anspruchsvolle Anwendungen.
