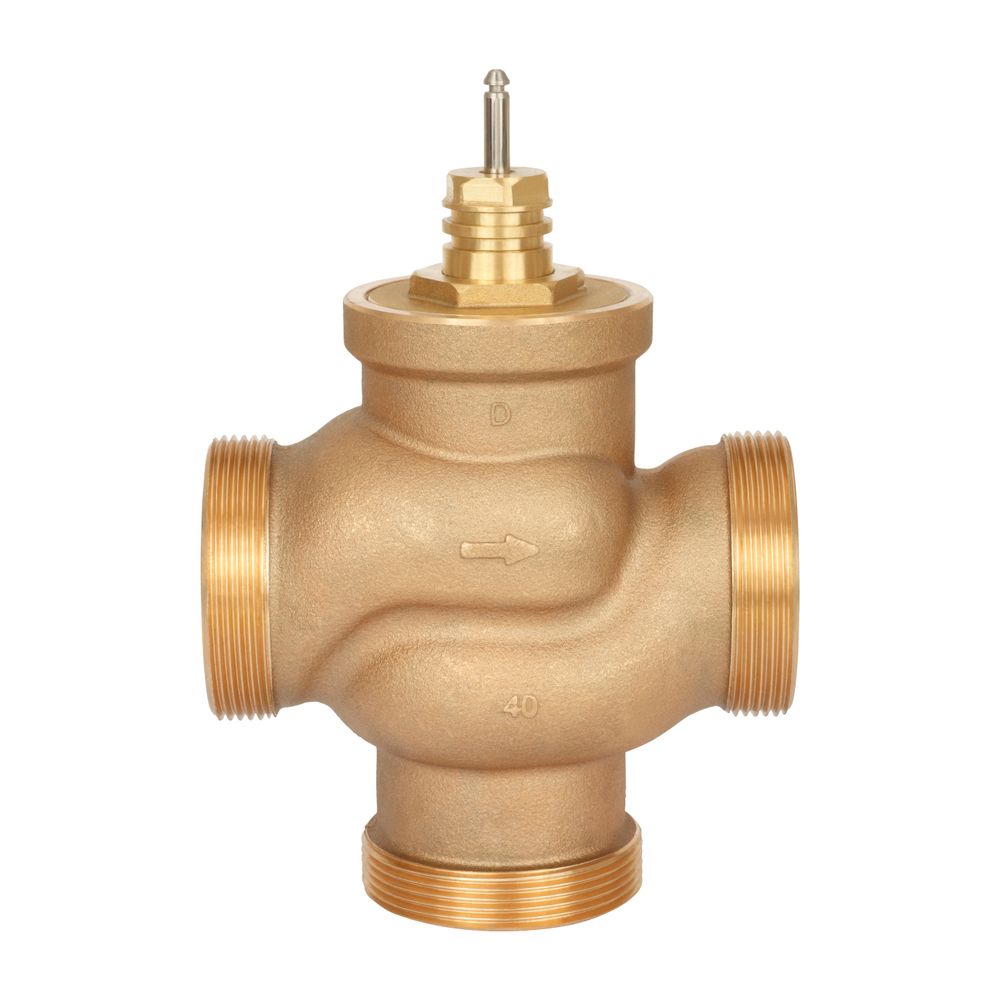

Danfoss 3-Wege-Mischventil VRB 3 DN 40 Kvs 25,0, PN 16, RG5

Das Danfoss 3-Wege-Mischventil VRB 3 DN 40 ist ein robustes und präzises Mischventil für die Temperaturregelung in Heizungs-, Klima- und Lüftungsanlagen sowie in Fernwärmesystemen. Mit einem Nenndruck von PN 16, einem Nenndurchmesser von DN 40 und einem kvs-Wert von 25 m³/h ist es für vielfältige Anwendungen konzipiert. Das Ventil verfügt über ein Außengewinde nach ISO 228/1, G 2 1/4A und ein Gehäuse aus Rg5 Bronze.

Welche Funktion erfüllt das Danfoss VRB 3 Mischventil?

Das Danfoss 3-Wege-Mischventil VRB 3 dient der präzisen Regelung von Medientemperaturen durch das Mischen von zwei Flüssigkeitsströmen. Es findet seinen Einsatz in Heizungs-, Klima- und Lüftungsanlagen sowie in Fernwärmesystemen, wo eine konstante oder bedarfsgerechte Temperaturführung erforderlich ist. Die Ventilkennlinie ist logarithmisch, während die Mischungskennlinie linear ausgelegt ist, was eine feinfühlige und stabile Regelung ermöglicht.

Welche technischen Eigenschaften zeichnen das VRB 3 aus?

Das Mischventil ist für einen Temperaturbereich von 2(-10) bis 130 °C ausgelegt. Die Nenndruckstufe beträgt PN 16 und der Nenndurchmesser DN 40. Mit einem Kvs-Wert von 25 m³/h bietet das Ventil eine hohe Durchflusskapazität. Das Stellverhältnis von mindestens 1:50 ermöglicht eine genaue Positionierung. Die Undichtigkeitsrate beträgt maximal 0,05 % des Kvs-Wertes für den Durchgang A-AB und maximal 1,0 % des Kvs-Wertes für den Durchgang B-AB.

Aus welchen Materialien besteht das Danfoss VRB 3?

Das Gehäuse des Danfoss VRB 3 Mischventils besteht aus Rg5 Bronze, einem Material, das für seine Korrosionsbeständigkeit und Langlebigkeit bekannt ist. Die Ventilstange ist aus rostfreiem Stahl gefertigt, was eine hohe Beständigkeit gegenüber Verschleiß und Korrosion sicherstellt. Der Kegel besteht aus Messing und die Stopfbuchse aus EPDM, einem Material, das für seine gute Dichtigkeit und Temperaturbeständigkeit geschätzt wird.

Ist die Installation des Mischventils unkompliziert?

Die Konstruktion des Danfoss 3-Wege-Mischventils VRB 3 ist auf eine einfache Handhabung ausgelegt. Für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich. Dies erleichtert die Montage und Integration in bestehende oder neue Anlagen und trägt zu einer effizienten Inbetriebnahme bei.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 40
• Kvs-Wert: 25 m³/h
• Ventilkennlinie: logarithmisch
• Mischungskennlinie: linear
• Temperaturbereich: 2(-10) bis 130 °C
• Stellverhältnis: min. 1:50
• Undichtigkeitsrate Durchgang A-AB: max. 0,05% von kvs
• Undichtigkeitsrate Durchgang B-AB: max. 1,0% von kvs
• Gewindeanschluss: Außengewinde nach ISO 228/1, G 2 1/4A

Das Danfoss 3-Wege-Mischventil VRB 3 DN 40 mit einem Kvs-Wert von 25 m³/h und einer Nenndruckstufe von PN 16 ist eine zuverlässige Lösung für die Temperaturregelung in anspruchsvollen Heizungs-, Klima- und Fernwärmeanwendungen. Die hochwertige Materialauswahl, darunter Rg5 Bronze für das Gehäuse, und die präzise Regelcharakteristik stellen eine effiziente und langlebige Funktion sicher. Die einfache Installation ohne Spezialwerkzeuge macht dieses Mischventil zu einer praktischen Wahl für Fachhandwerker und Anlagenbetreiber.
