Beschreibung

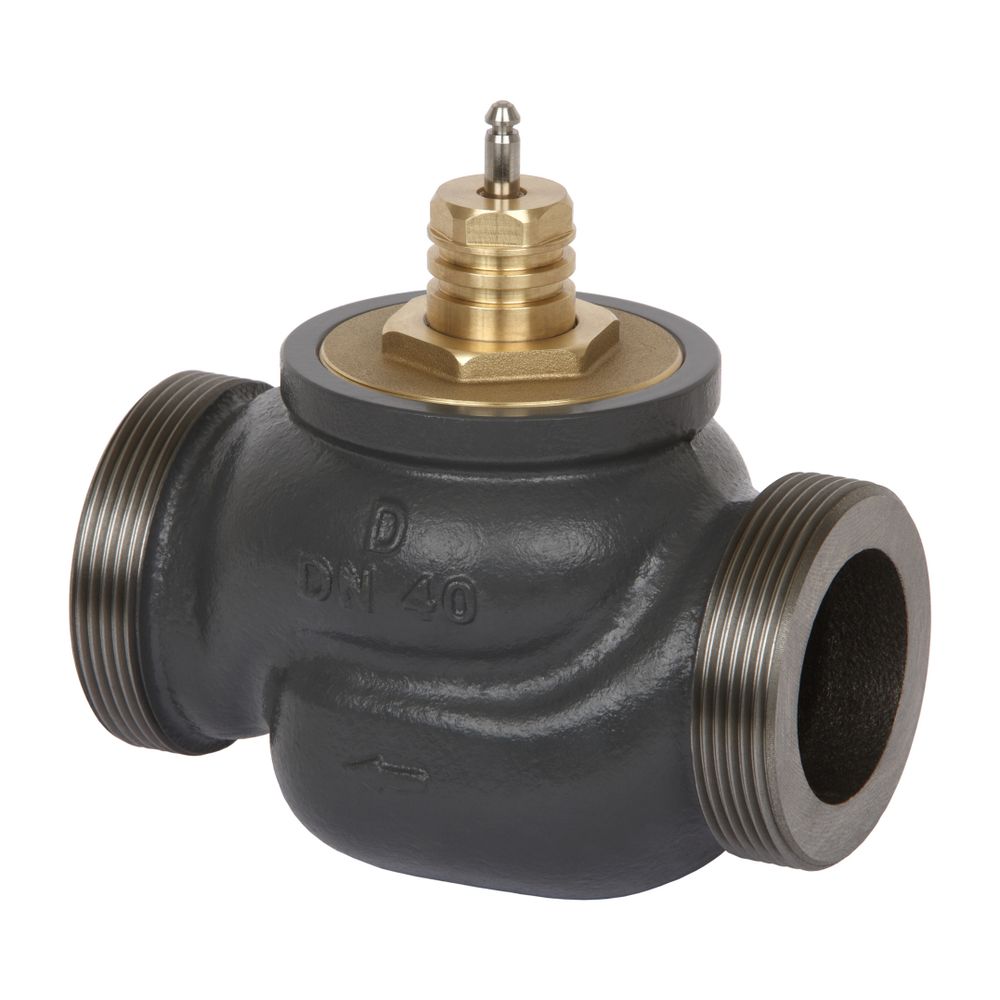

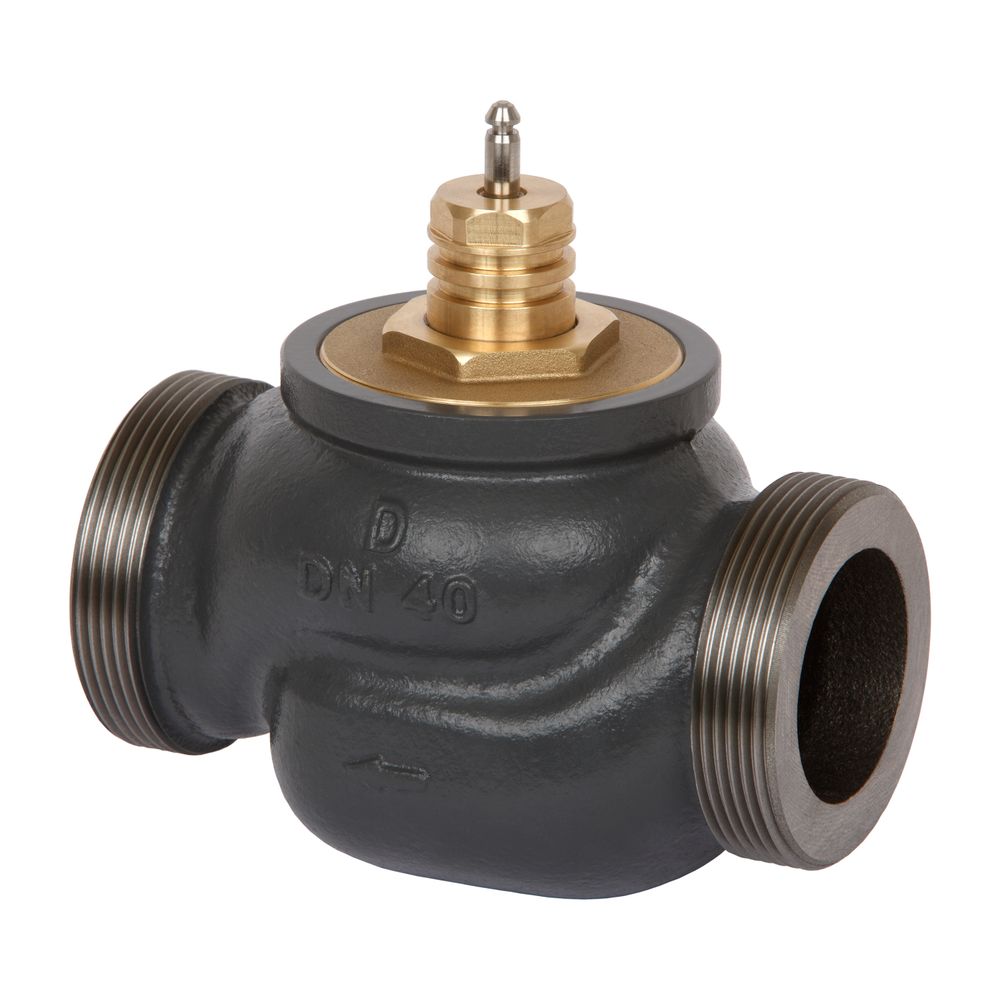

Danfoss Durchgangsventil VRG2 DN 40, Kvs 25, Außengewinde

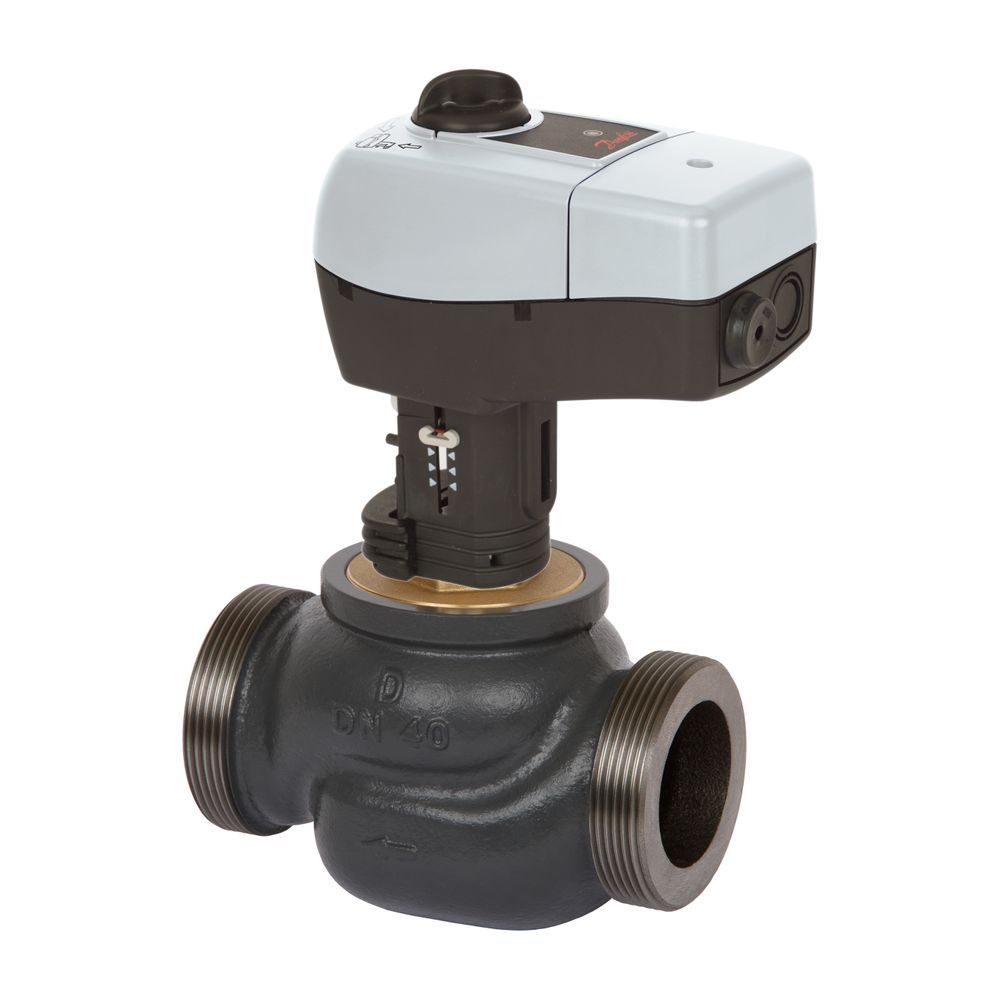

Das Danfoss Durchgangsventil VRG2 DN 40 mit einem Kvs-Wert von 25 ist ein robustes 2-Wege-Ventil mit Außengewinde. Es ist speziell für den Einsatz in Heizungsanlagen konzipiert und bietet eine präzise Regelung in Verbindung mit verschiedenen Danfoss Stellantrieben der Serien AMV(E)435, AMV(E)25/35, AMV(E)25(SD/SU) und AMV(E)438SU.
Welche Anschlussarten und Maße bietet das VRG2 Ventil?
Das Ventil verfügt über metrische Außengewindeanschlüsse nach ISO 228/1 mit einer Anschlussgröße von G 21/4. Beide Anschlüsse haben einen Nenndurchmesser von DN 40 und einen Rohraußendurchmesser von 40 mm, was eine einfache Integration in bestehende Rohrsysteme ermöglicht.
Wie sind die technischen Leistungsmerkmale des Ventils?
Das VRG2 Ventil ist für eine Nenndruckstufe von PN 16 ausgelegt und kann Temperaturen im Bereich von minus 10 bis 130 °C handhaben. Mit einem Kvs-Wert von 25 m³/h bietet es einen hohen Durchfluss. Die Ventilkennlinie ist logarithmisch, was eine feinfühlige und stufenlose Regelung ermöglicht. Das Stellverhältnis beträgt mindestens 1:100, was eine präzise Einstellung erlaubt. Die maximale Differenzdruckbelastung in geöffneter Stellung liegt bei 4 bar.
Aus welchen Materialien besteht das Ventil?
Das Gehäuse des Ventils besteht aus robustem Grauguss (EN-GJL-250), der für seine Langlebigkeit bekannt ist. Die Ventilstange ist aus rostfreiem Edelstahl gefertigt, während der Ventilkegel aus Messing besteht. Die Stopfbuchse ist aus EPDM, einem widerstandsfähigen Elastomer, das für Dichtigkeit sorgt.
Wie dicht ist das Ventil und für welche Anwendungen ist es geeignet?
Das Ventil ist blasenfrei dichtschließend mit einer Leckrate im Durchgang A-AB, was eine zuverlässige Abdichtung sicherstellt. Es ist speziell für Heizungsanwendungen geeignet und nicht für Kühlanwendungen ausgelegt. Für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.
Technische Daten
- Nenndruckstufe: PN 16
- Nenndurchmesser: DN 40
- Kvs-Wert: 25 m³/h
- Ventilkennlinie: logarithmisch
- Temperaturbereich: minus 10 bis 130 °C
- Stellverhältnis: mindestens 1:100
- Leckrate Durchgang: A-AB blasenfrei dichtschließend
- Anschluss: Außengewinde nach ISO 228/1, G 21/4
- Werkstoff Gehäuse: Grauguss (EN-GJL-250)
- Werkstoff Ventilstange: Rostfreier Edelstahl
- Werkstoff Kegel: Messing
- Werkstoff Stopfbuchse: EPDM
- Max. Differenzdruck in geöffneter Stellung: 4 bar
Das Danfoss Durchgangsventil VRG2 DN 40 bietet mit seinem Kvs-Wert von 25 m³/h und der robusten Grauguss-Konstruktion eine zuverlässige Lösung für Regelaufgaben in Heizungsanlagen. Die präzise Steuerung und die Kompatibilität mit Danfoss Stellantrieben machen es zu einer effizienten Komponente für anspruchsvolle Anwendungen. Die Außengewindeanschlüsse ermöglichen eine einfache Montage und Integration in bestehende Rohrleitungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VRG 2 |
| Hersteller-Artikelnummer | 065Z0139 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-065Z0139 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421559765 |
| Einstellverhältnis (Svo) | 1 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 2,642 kg |
| Hublänge | 15 |
| Kvs-Wert | 25 |
| Max Differenzdruck in geöffneter Stellung | 4 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 40 |
| Nenndurchmesser Anschluss 2 | DN 40 |
| Rohraußendurchmesser Anschluss 1 | 40 |
| Rohraußendurchmesser Anschluss 2 | 40 |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GG 25 (GJL-250) |
| WEEE-Nr. | 66490570 |
