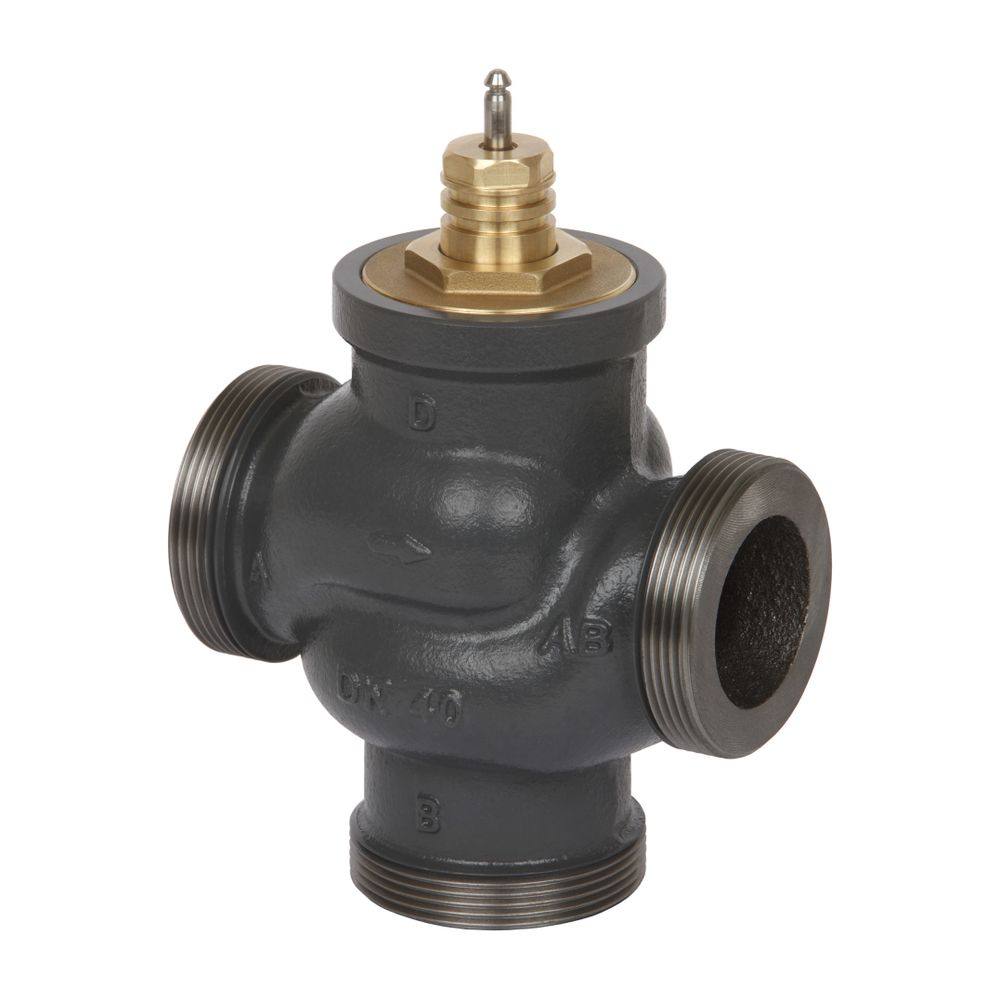

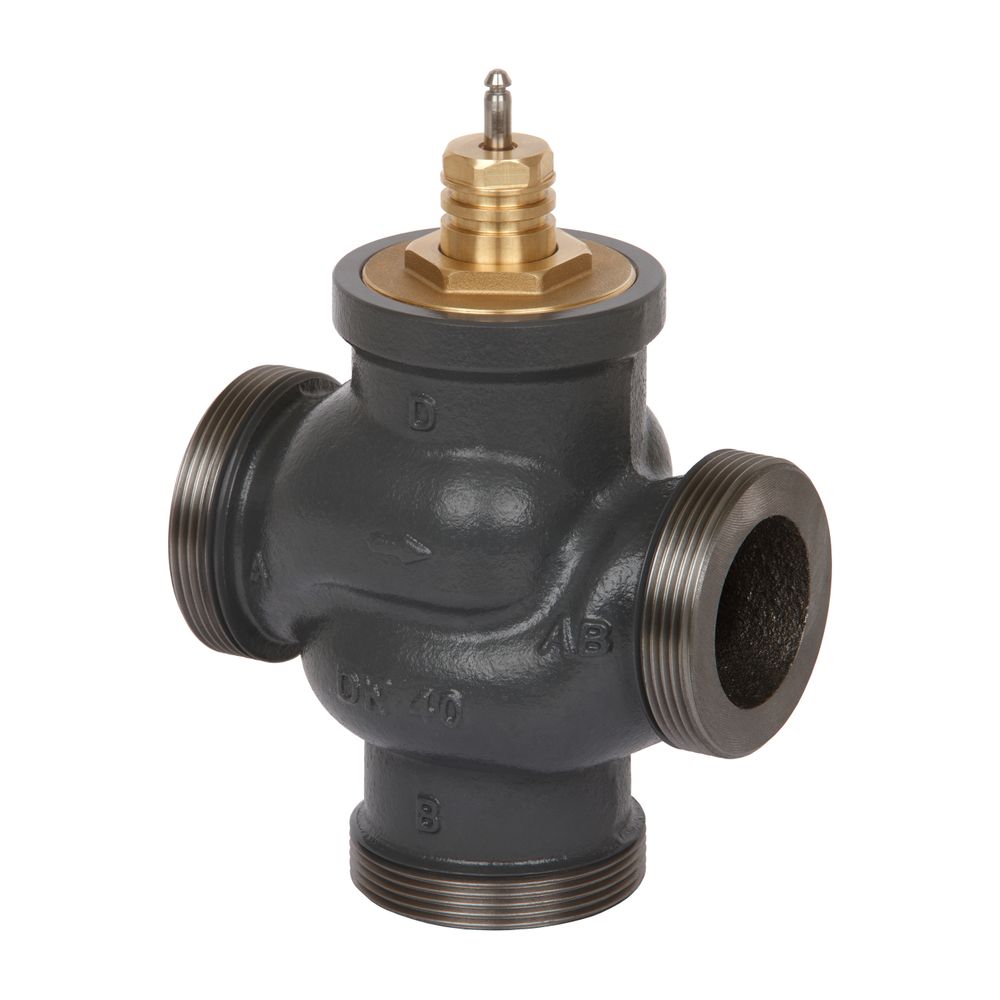

Danfoss 3-Wege-Mischventil VRG 3, DN 50, Kvs 40,0m3/h, PN 16, Grauguss GG-25, 065Z0120

Das Danfoss 3-Wege-Mischventil VRG 3 DN 50 ist ein robustes und präzises Regelventil, das speziell für den Einsatz in Heizungs-, Klima- und Fernwärmeanlagen konzipiert wurde. Mit einem Nenndurchmesser von DN 50, einem Kvs-Wert von 40 m³/h und einer Nenndruckstufe PN 16 ermöglicht dieses Ventil eine zuverlässige Temperaturregelung und Volumenstromverteilung. Das Gehäuse aus Gusseisen GG 25 sorgt für eine hohe Beständigkeit und Langlebigkeit in anspruchsvollen Umgebungen.

Wofür wird das Danfoss VRG 3 Mischventil eingesetzt?

Das Danfoss 3-Wege-Mischventil VRG 3 findet primär Anwendung in Systemen, die eine präzise Mischung oder Verteilung von Flüssigkeiten erfordern. Es ist ideal für Heizungs- und Klimaanlagen sowie für Fernwärmeanwendungen, wo es zur Temperaturregelung und zur Steuerung des Volumenstroms dient. Die Konstruktion mit Außengewinde nach ISO 228/1, G 2 3/4A, erleichtert die Installation in bestehende Rohrleitungssysteme. Für die Montage sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Welche technischen Merkmale zeichnen das VRG 3 aus?

Das Ventil ist für eine Nenndruckstufe von PN 16 ausgelegt und verfügt über einen Kvs-Wert von 40 m³/h, was eine effiziente Durchflussregelung ermöglicht. Der Temperaturbereich erstreckt sich von 2(-10) C bis 130 C. Die Ventilkennlinie ist logarithmisch, während die Mischungskennlinie linear ist, was eine flexible Anpassung an verschiedene Regelungsanforderungen erlaubt. Ein Stellverhältnis von mindestens 1:50 sorgt für eine feinfühlige Steuerung. Die Undichtigkeitsrate beträgt maximal 0,05% von Kvs für den Durchgang A-AB und maximal 1,0% von Kvs für den Durchgang B-AB. Die Hublänge des Ventils beträgt 15.

Aus welchen Materialien besteht das Ventil?

Für eine lange Lebensdauer und hohe Zuverlässigkeit sind die Komponenten des Danfoss VRG 3 Mischventils aus hochwertigen Materialien gefertigt. Das Gehäuse besteht aus Gusseisen GG 25 (GJL-250), was eine robuste Basis bildet. Die Ventilstange ist aus rostfreiem Stahl gefertigt, der Kegel aus Messing und die Stopfbuchse aus EPDM, um eine optimale Dichtheit und Korrosionsbeständigkeit sicherzustellen.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 50
• Kvs-Wert: 40 m³/h
• Ventilkennlinie: logarithmisch
• Mischungskennlinie: linear
• Temperaturbereich: 2(-10) C bis 130 C
• Stellverhältnis: min. 1:50
• Hublänge: 15
• Gewindeanschluss: Außengewinde nach ISO 228/1, G 2 3/4A
• Gehäusematerial: Gusseisen GG 25 (GJL-250)
• Ventilstangenmaterial: Rostfreier Stahl

Das Danfoss 3-Wege-Mischventil VRG 3 DN 50 bietet eine zuverlässige und präzise Lösung für die Temperatur- und Volumenstromregelung in anspruchsvollen Heizungs-, Klima- und Fernwärmeanlagen. Mit seiner robusten Bauweise aus Gusseisen GG 25, einem Nenndurchmesser von DN 50 und einem Kvs-Wert von 40 m³/h ist es eine langlebige Komponente für effiziente Systemintegration.
