Beschreibung

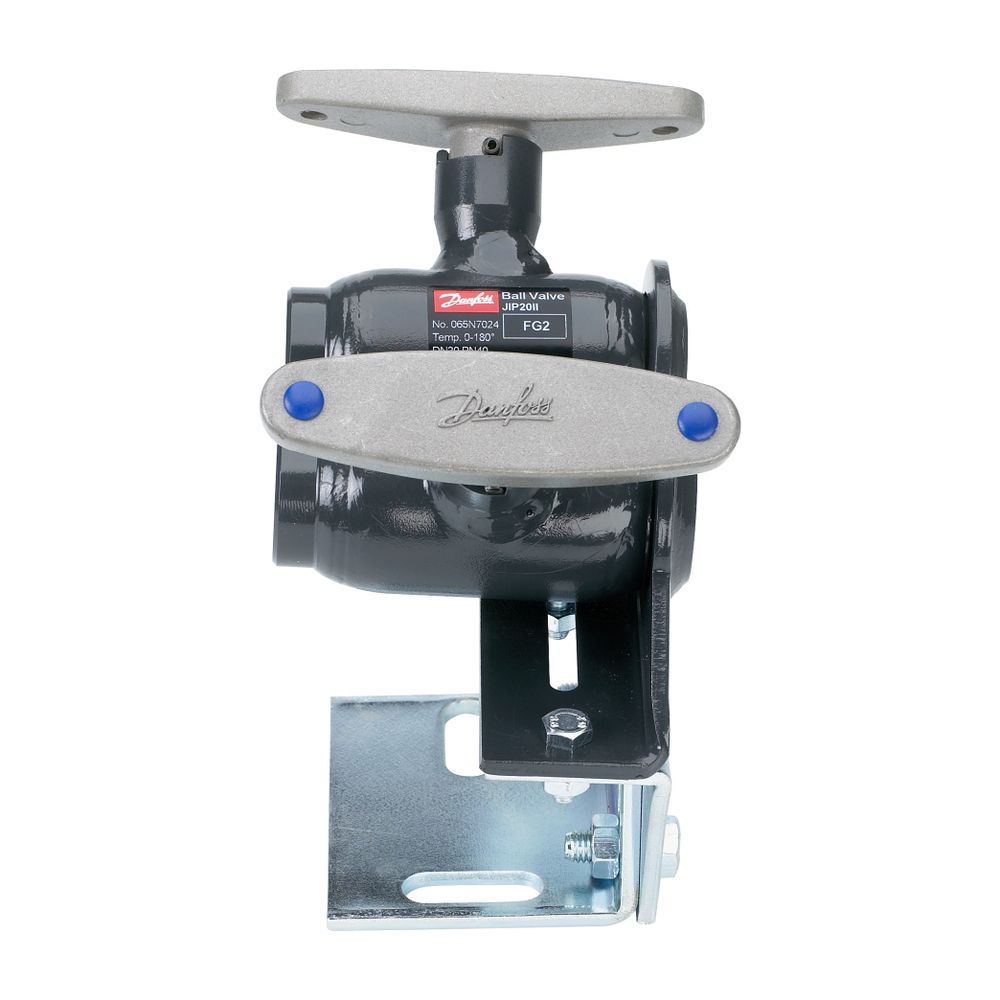

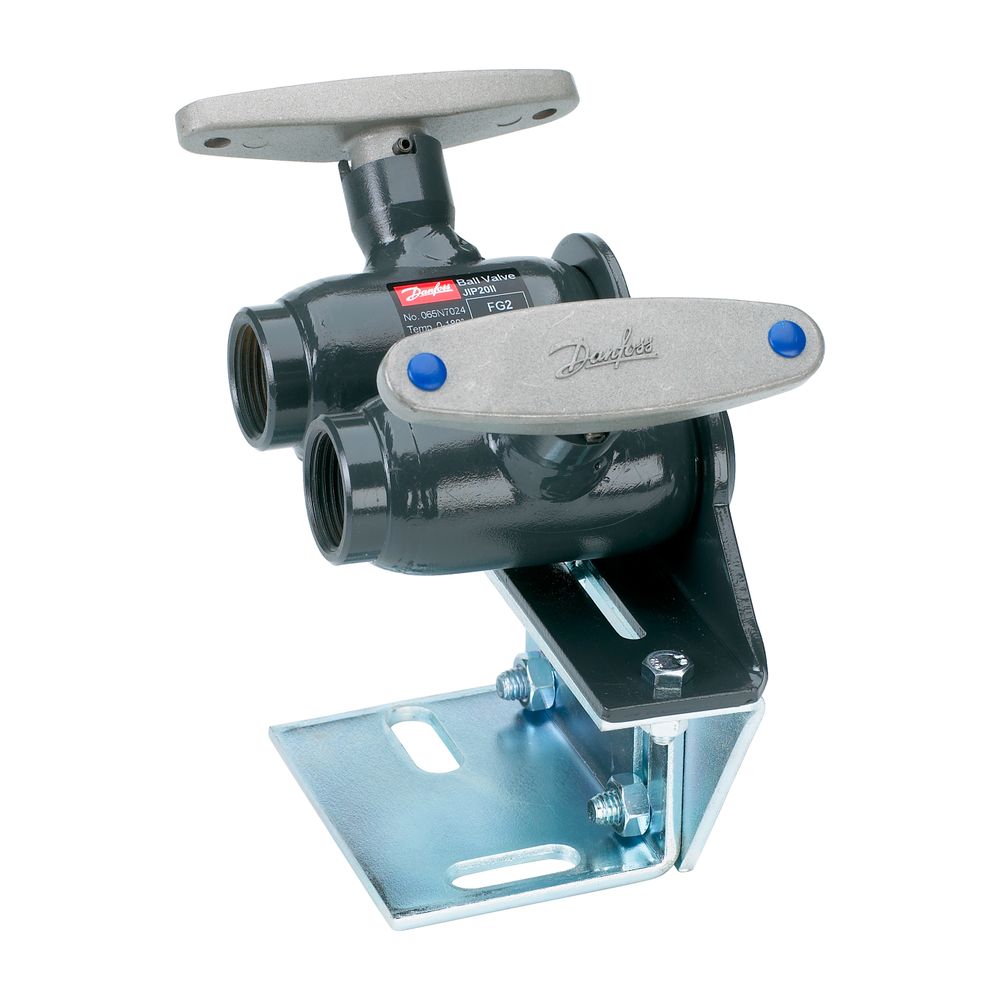

Danfoss Kugelhahn Typ JIP 140.17 DR DN 20, Kvs 15m3/h, PN 40, Anschlüsse Innengewinde (IG - IG)
Der Danfoss Kugelhahn Typ JIP 140.17 DR, ein robuster Zwillingshahn, ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Mit einer Nennweite von DN 20, einem Kvs-Wert von 15 m³/h und einer Druckstufe von PN 40 bietet dieser Kugelhahn eine zuverlässige Lösung für anspruchsvolle Anwendungen. Das vollverschweißte Gehäuse aus Stahl und die Anschlüsse als Innengewinde (IG - IG) ermöglichen eine wartungsarme Funktion bei einer maximalen Mediumtemperatur von 180 Grad Celsius.
Wie ist der Danfoss Kugelhahn konstruiert?
Der Kugelhahn verfügt über ein vollverschweißtes Gehäuse aus Stahl und ist wartungsfrei konzipiert. Eine Schaltwellenverlängerung ermöglicht die Isolierung gemäß EnEV. Der Kugelhahn ist mit einem reduzierten Durchgang ausgestattet, wobei die massiven Kugeln einen zylindrischen Durchgang aufweisen. Die Gehäusekonstruktion ist einteilig und in gerader Ausführung, ohne Volldurchgang.
Welche Materialien werden für den Kugelhahn verwendet?
Für das Gehäuse und die Schweißenden kommt Stahl (P 235 GH, ähnlich St. 37) zum Einsatz. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088) und die Schaltwelle aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088). Die Sitzringe und Dichtungen an der Schaltwelle sind aus kohlegefülltem Polytetrafluorethylen (PTFE) und Graphit gefertigt, was eine alterungsbeständige und wartungsfreie Abdichtung zur Atmosphäre sicherstellt.
Welche Qualitätsstandards erfüllt der Kugelhahn?
Alle Danfoss Kugelhähne der Typenreihe JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Dies stellt die hohe Qualität und Betriebssicherheit des Produkts sicher.
Technische Daten
- Nennweite: DN 20
- Kvs-Wert: 15 m³/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Anschlüsse: Innengewinde (IG - IG)
- Baulänge: 90 mm
- Betätigungsart: Handhebel T-Griff
- Werkstoff Gehäuse: Stahl
- Material Kugel: Rostfreier Stahl
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 140.17 DR stellt eine robuste und langlebige Lösung für anspruchsvolle Anwendungen in der Haustechnik dar. Mit einem Kvs-Wert von 15 m³/h, einem Nenndruck von PN 40 und einer maximalen Mediumtemperatur von 180 Grad Celsius bietet er die erforderliche Belastbarkeit und Zuverlässigkeit in Heizungs-, Kälte- und Fernwärmesystemen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-II-TW, Zwei |
| Hersteller-Artikelnummer | 065N7024 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N7024 |
| Ausführung | gerade |
| Bedienung | T-Griff |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421661703 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 2,255 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
