Beschreibung

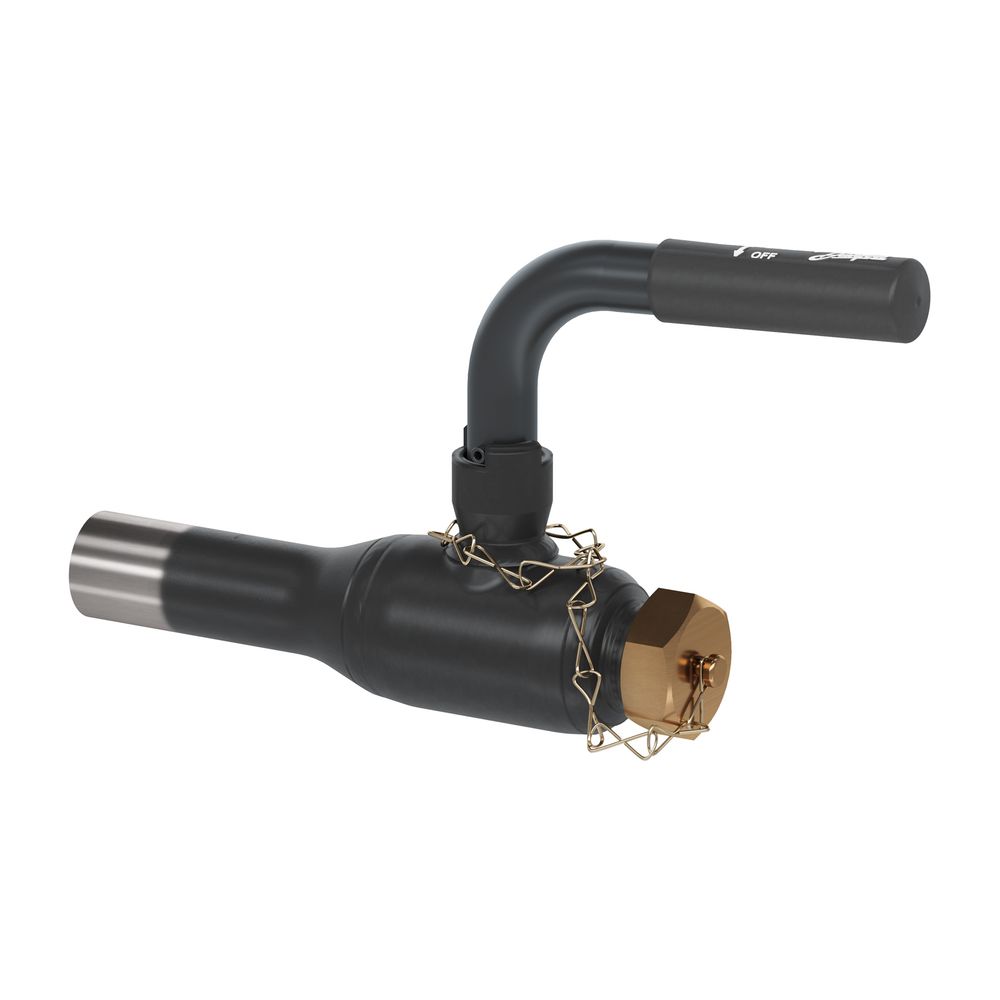

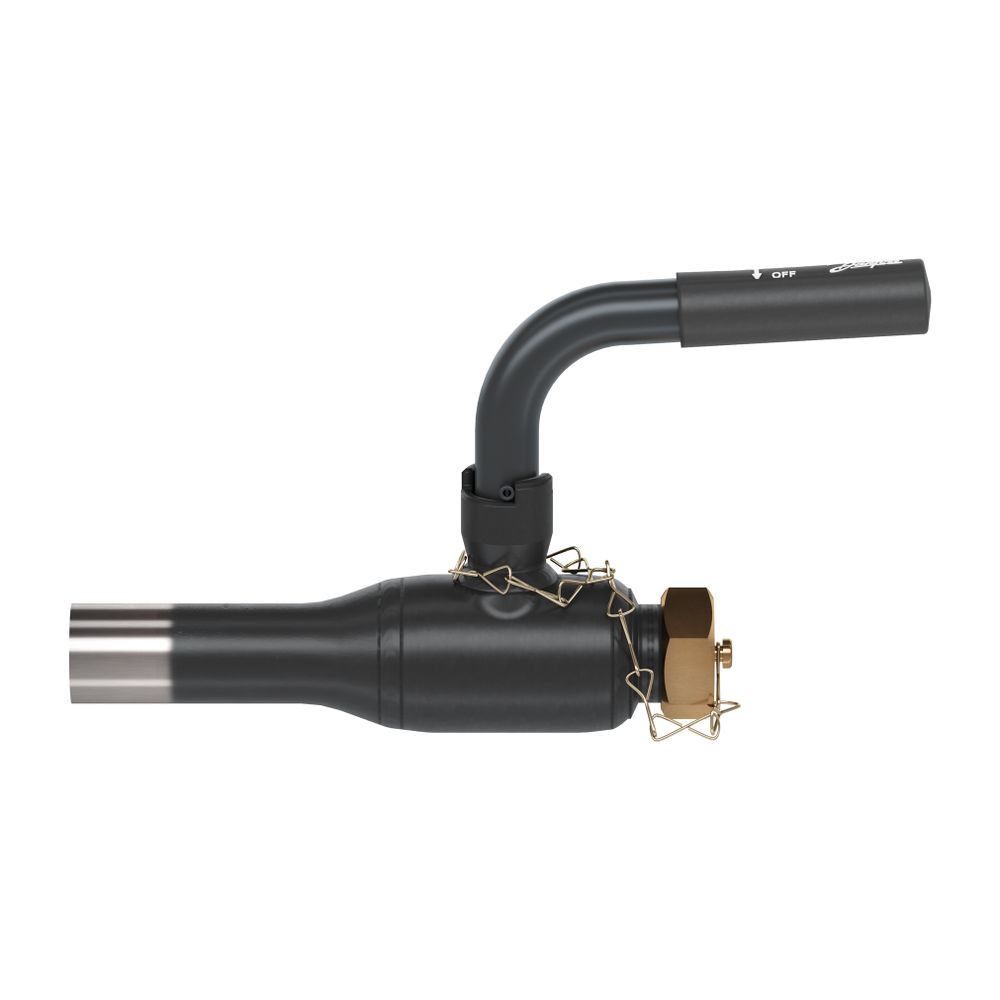

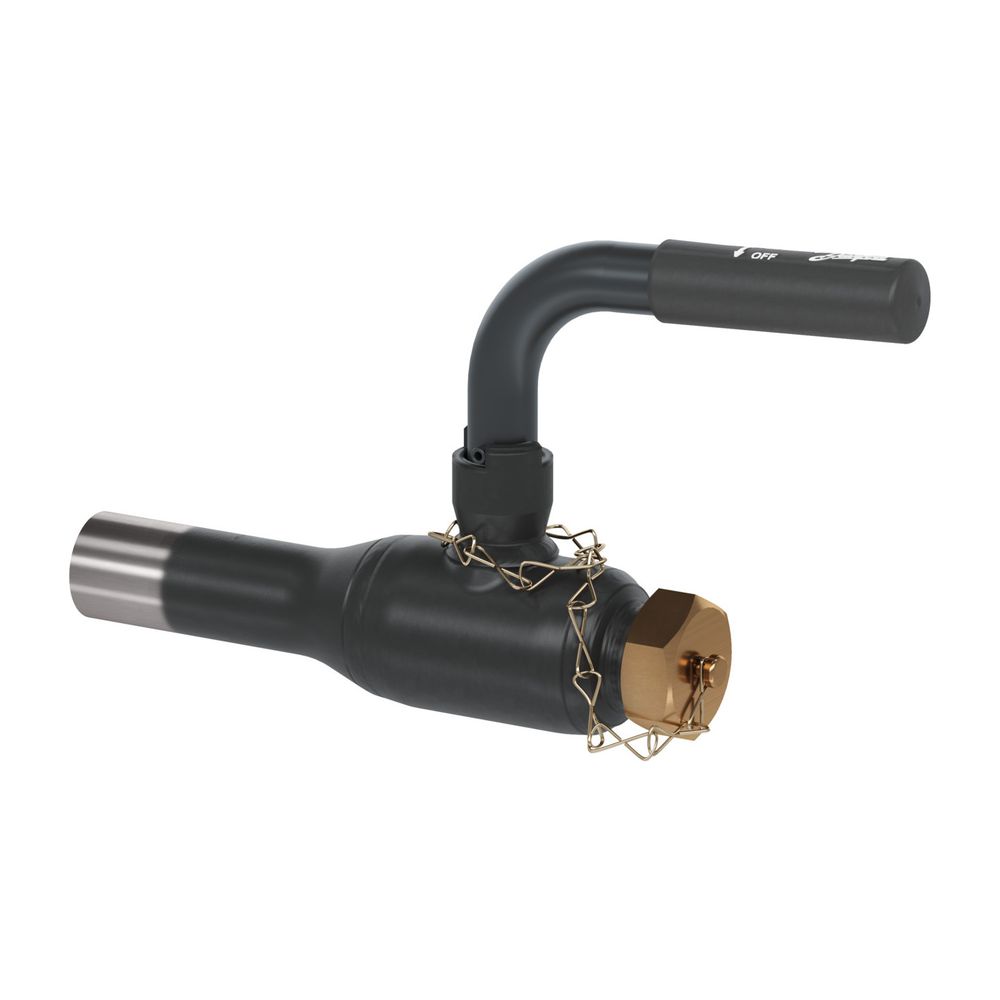

Danfoss Kugelhahn JIP-WE 140.15, DN 15, Kvs 11m3/h, PN 40, Anschweißende und Außengewinde, L-Griff, 065N4422
Der Danfoss Kugelhahn Typ JIP 140.15 ist ein robustes und wartungsfreies Ventil, das speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen entwickelt wurde. Mit einer Nennweite von DN 15, einem Kvs-Wert von 11 m³/h und einem Nenndruck von PN 40 ist dieser Kugelhahn für anspruchsvolle Anwendungen mit Medientemperaturen bis maximal 180 Grad Celsius geeignet. Die Ausführung mit Anschweißenden, Außengewinde und Kappe ermöglicht eine flexible Installation.
Wie ist der Danfoss Kugelhahn JIP 140.15 konstruiert?
Der Kugelhahn verfügt über ein vollverschweißtes, einteiliges Gehäuse aus Stahl (Werkstoff P 235 GH, ähnlich St. 37), das auf Wartungsfreiheit ausgelegt ist. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV trägt zur Energieeffizienz bei. Die massive Kugel aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) besitzt einen zylindrischen Durchgang, der einen vollen Durchfluss ermöglicht. Die Schaltwelle ist ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305) gefertigt.
Welche Dichtungen und Abdichtungen sind verbaut?
Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE), was eine zuverlässige Dichtfunktion sicherstellt. Auch die primären und sekundären Spindeldichtungen sind aus Polytetrafluorethylen (PTFE) gefertigt.
Welche Qualitätsstandards erfüllt der Kugelhahn und wie erfolgt die Bedienung?
Alle Danfoss Kugelhähne der Serie JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach den Normen EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen, um die Qualität und Betriebssicherheit sicherzustellen. Die Betätigung erfolgt über einen L-förmigen Handhebel, der eine einfache und sichere Handhabung ermöglicht. Die Anschlüsse bestehen aus Anschweißenden mit Außengewinde und einer Kappe, was eine flexible Einbindung in bestehende Rohrleitungssysteme erlaubt.
Technische Daten
- Nennweite: DN 15
- Kvs-Wert: 11 m³/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 175 mm
- Werkstoff Gehäuse: Stahl (P 235 GH, ähnlich St. 37)
- Werkstoff Kugel: Rostfreier Stahl (X5CrNi 18-10 nach EN 10088)
- Werkstoff Schaltwelle: Rostfreier Stahl (X10CrNiS 18-9 nach EN 10088)
- Dichtungsmaterial: Polytetrafluorethylen (PTFE) und Graphit
- Betätigungsart: Handhebel L-Form
Der Danfoss Kugelhahn Typ JIP 140.15 stellt eine robuste und wartungsarme Lösung für den Einsatz in Heizungs-, Kälte- und Fernwärmeanlagen dar. Mit seinem hohen Nenndruck von PN 40 und der Temperaturbeständigkeit bis 180 Grad Celsius ist er für anspruchsvolle Anwendungen geeignet und ermöglicht durch seine geprüfte Dichtheit und Funktionalität eine zuverlässige Steuerung des Mediums.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-WE |
| Hersteller-Artikelnummer | 065N4422 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N4422 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5710104082356 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 1,032 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
