Beschreibung

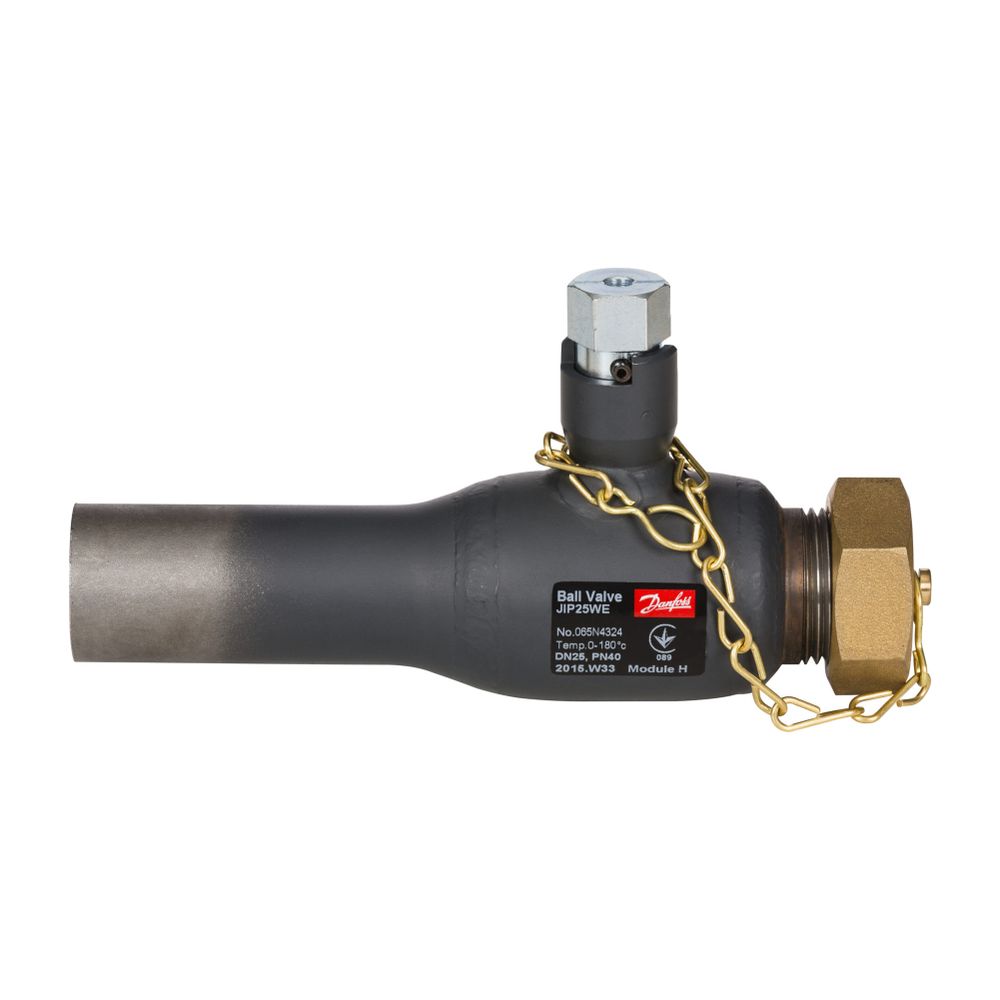

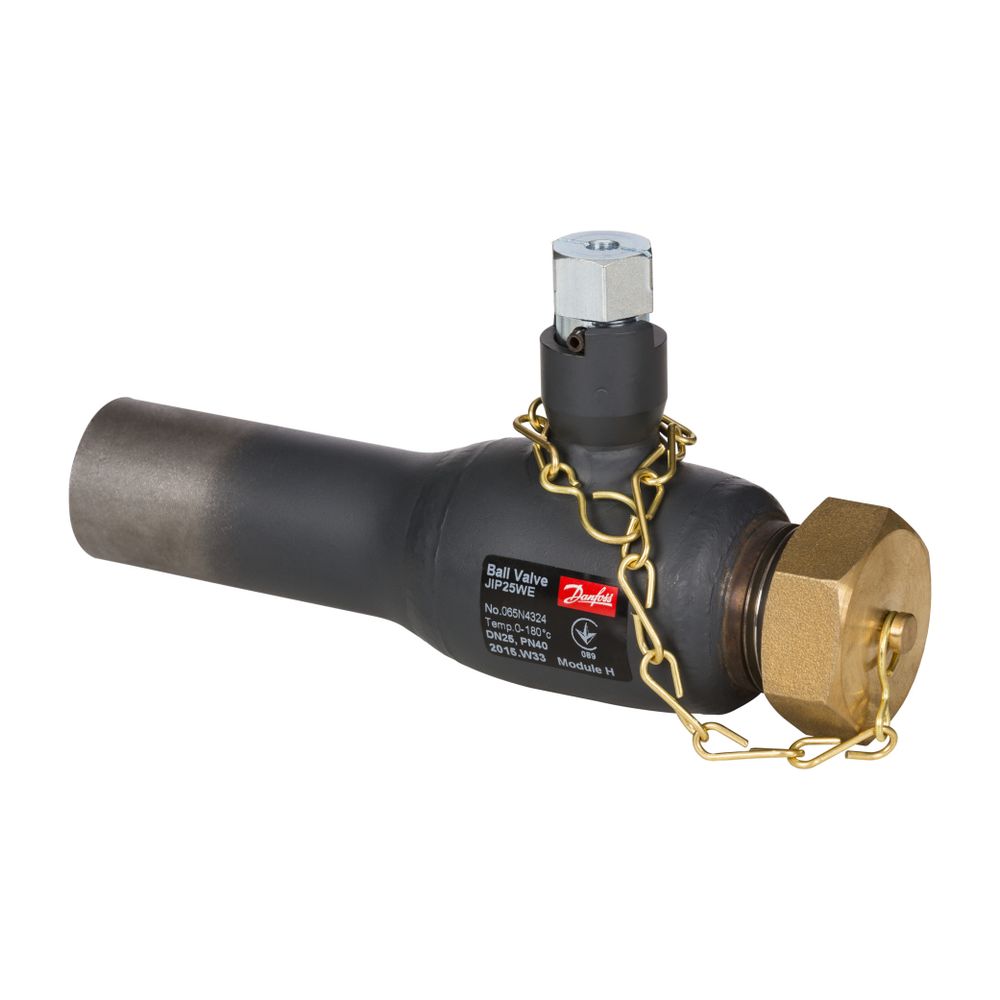

Danfoss Kugelhahn Typ JIP 140.15 6Kant DN 25, Kvs 34m3/h, PN 40, Anschweissende - Außengewinde/ Kappe (AE - AG/Kappe)
Der Danfoss Kugelhahn Typ JIP 140.15 ist eine robuste und wartungsfreie Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit einer Nennweite von DN 25, einem Kvs-Wert von 34 m3/h und einem Nenndruck von PN 40 ist dieser Kugelhahn für anspruchsvolle Anwendungen konzipiert. Das vollverschweißte Gehäuse und die Schaltwellenverlängerung zur Isolierung gemäß EnEV unterstreichen die hohe Qualität und Effizienz des Produkts.
Einsatzbereiche und Leistungsmerkmale
Der Danfoss Kugelhahn Typ JIP 140.15 eignet sich optimal für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Er ist für eine maximale Mediumtemperatur von 180 Grad C ausgelegt und stellt mit einem Nenndruck von PN 40 eine zuverlässige Funktion unter hohen Betriebsbedingungen sicher. Der reduzierte Durchgang und der Kvs-Wert von 34 m3/h ermöglichen eine präzise Steuerung des Mediumflusses.
Robuste Konstruktion und hochwertige Materialien
Das Gehäuse des Kugelhahns besteht aus P 235 GH Stahl, während die massive Kugel aus X5CrNi 18-10 rostfreiem Stahl gefertigt ist und einen zylindrischen Durchgang aufweist. Die Schaltwelle aus X10CrNiS 18-9 rostfreiem Stahl ist mit einer Verlängerung ausgestattet, die eine effektive Isolierung gemäß EnEV sicherstellt. Die Betätigung erfolgt über einen Schaltsechskant.
Zuverlässige Dichtheit und Wartungsfreiheit
Die Abdichtung zur Atmosphäre wird durch alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit an der Schaltwelle realisiert. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE), was zur Langlebigkeit und Dichtheit des Kugelhahns beiträgt. Jeder Danfoss Kugelhahn Typ JIP wird einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen, um höchste Qualitätsstandards zu erfüllen.
Flexible Anschlussmöglichkeiten
Der Kugelhahn verfügt über Anschlüsse in Form eines Anschweißendes und eines Außengewindes mit Kappe. Mit einer Baulänge von 185 mm lässt sich der Kugelhahn flexibel in bestehende Rohrleitungssysteme integrieren.
Technische Daten
- Nennweite: DN 25
- Kvs Wert: 34 m3/h
- Nenndruck: PN 40
- Baulänge: 185 mm
- Maximale Mediumtemperatur: 180 Grad C
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Werkstoff Kugel: rostfreier Stahl (X5CrNi 18-10)
- Werkstoff Schaltwelle: rostfreier Stahl (X10CrNiS 18-9)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Betätigungsart: Schaltsechskant
Der Danfoss Kugelhahn Typ JIP 140.15 bietet eine zuverlässige und langlebige Lösung für anspruchsvolle Anwendungen in Heizungs-, Kälte- und Fernwärmesystemen. Seine robuste Bauweise aus hochwertigem Stahl und rostfreiem Stahl, kombiniert mit einer wartungsfreien Polytetrafluorethylen- und Graphitabdichtung, stellt eine hohe Betriebssicherheit bei einem Nenndruck von PN 40 und Temperaturen bis 180 Grad C sicher. Die präzise Steuerung durch den reduzierten Durchgang und der Kvs-Wert von 34 m3/h machen ihn zu einer effizienten Komponente in modernen Anlagen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-WE |
| Hersteller-Artikelnummer | 065N4324 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N4324 |
| Ausführung | gerade |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5710104082318 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 1,022 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
