Beschreibung

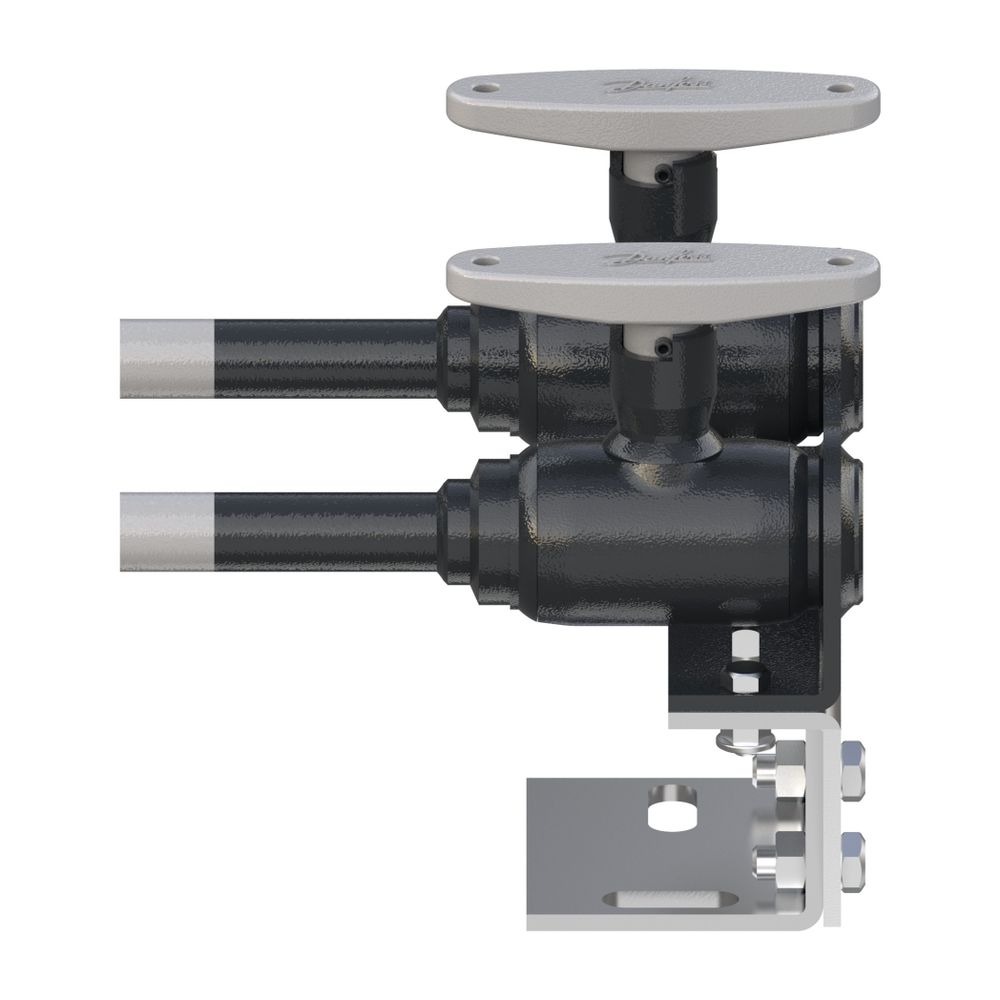

Danfoss Kugelhahn Typ JIP 116.17 ER DN 15, Kvs 11m3/h, PN 16, Kupfer Innengewinde

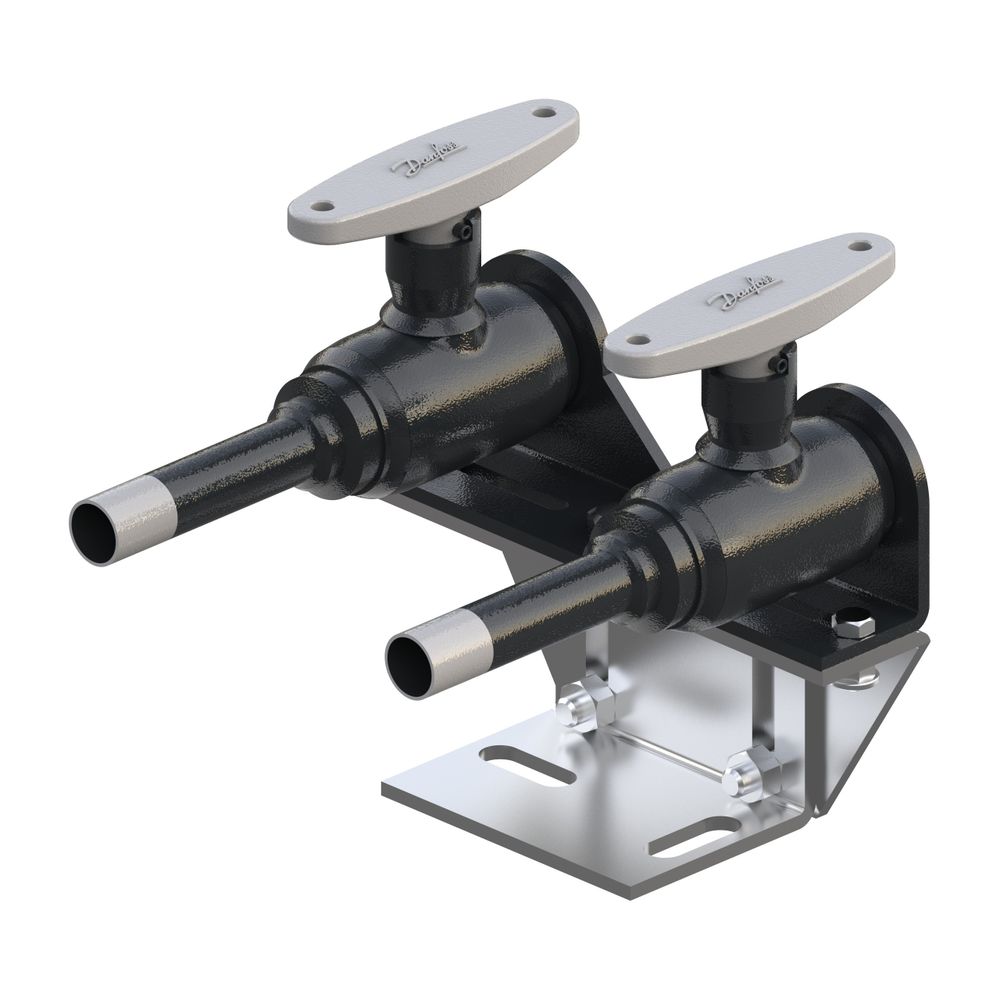

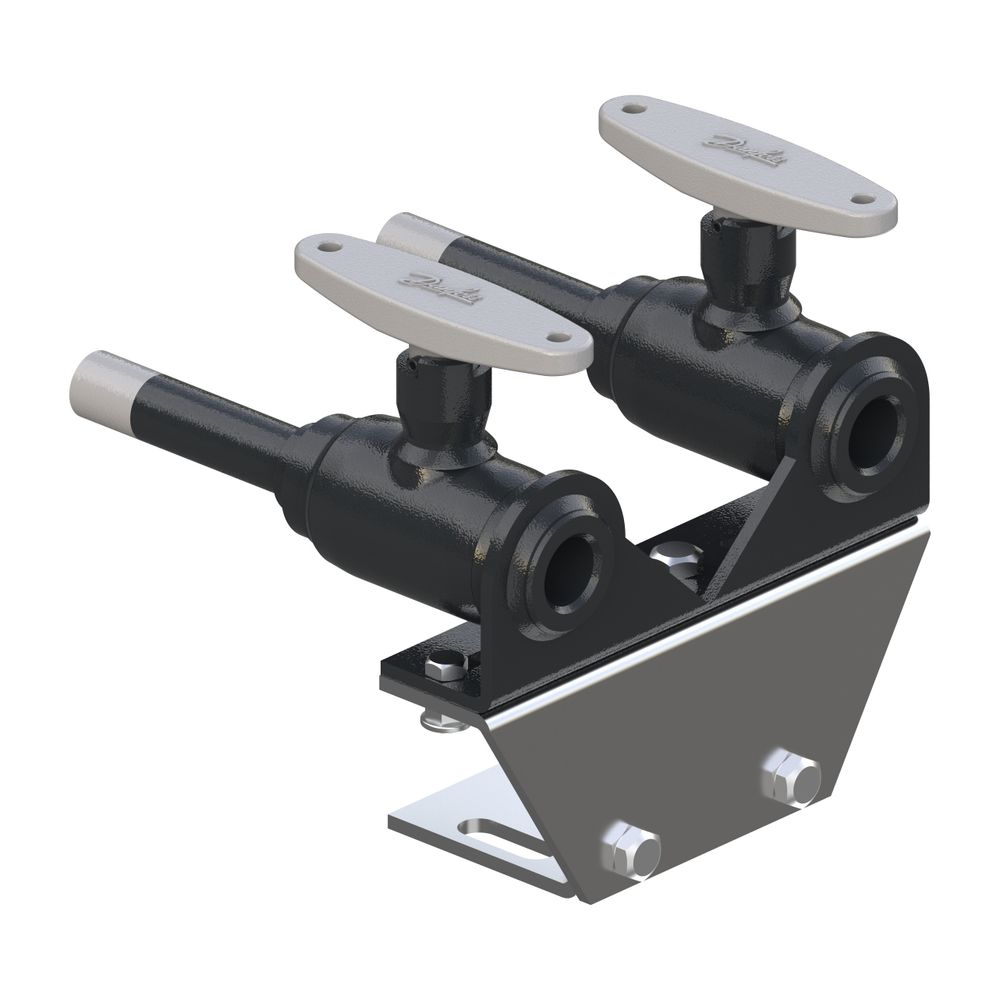

Der Danfoss Kugelhahn Typ JIP 116.17 ER ist ein robuster Zwillingshahn, konzipiert für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einer Nennweite von DN 15, einem Kvs-Wert von 11 m³/h und einem Nenndruck von PN 16 bietet dieser Kugelhahn eine zuverlässige Lösung für anspruchsvolle Anwendungen. Das vollverschweißte Gehäuse und die wartungsfreie Konstruktion unterstreichen die Langlebigkeit und Effizienz des Produkts.
Für welche Anwendungen ist der Danfoss Kugelhahn Typ JIP 116.17 ER geeignet?
Dieser Danfoss Kugelhahn ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Als Zwillingshahn verfügt er über Cu-Lötende Anschlüsse mit D 18 und ein Innengewinde RG 1/2 PN 16, was eine flexible Integration in verschiedene Rohrleitungssysteme ermöglicht. Die Ausführung als gerader Kugelhahn unterstützt eine unkomplizierte Installation.
Welche Konstruktionsmerkmale zeichnen den Kugelhahn aus?
Der Danfoss Kugelhahn Typ JIP 116.17 ER besitzt ein vollverschweißtes Gehäuse, das eine hohe Stabilität und Wartungsfreiheit sicherstellt. Er ist mit einem reduzierten Durchgang ausgestattet, und die massiven Kugeln verfügen über einen zylindrischen Durchgang. Die Betätigung des Kugelhahns erfolgt komfortabel über einen Handhebel mit T-Griff.
Aus welchen Materialien besteht der Danfoss Kugelhahn?
Für das Gehäuse des Kugelhahns wird Stahl (P 235 GH) verwendet, während die Kugel aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088) gefertigt ist. Die Schaltwelle besteht ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088). Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt, und die Dichtungen an der Schaltwelle bestehen aus einer Kombination von PTFE und Graphit.
Wie wird die Dichtheit und Zuverlässigkeit sichergestellt?
Die Abdichtung zur Atmosphäre wird durch alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit an der Schaltwelle sichergestellt. Alle Danfoss Kugelhähne der Typenreihe JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen, um höchste Zuverlässigkeit zu sichern.
Technische Daten
- Nennweite: DN 015
- Kvs Wert: 11 m³/h
- Nenndruck: PN 16
- Baulänge: 168 mm
- Temperatur: maximal 130 °C
- Betätigungsart: Handhebel T-Griff
- Werkstoff des Gehäuses: Stahl
- Material Kugel: rostfreier Stahl
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Max. Druckunterschied bei 20 °C: 16
Der Danfoss Kugelhahn Typ JIP 116.17 ER ist eine langlebige und zuverlässige Komponente für Heizungs-, Kälte- und Fernwärmesysteme. Seine robuste Bauweise mit vollverschweißtem Stahlgehäuse, rostfreien Stahlkomponenten und hochwertigen PTFE-Dichtungen, kombiniert mit einer Nennweite von DN 15 und einem Nenndruck von PN 16, macht ihn zu einer sicheren Wahl für anspruchsvolle Installationen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-IC-TW |
| Hersteller-Artikelnummer | 065N4195 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N4195 |
| Ausführung | gerade |
| Bedienung | T-Griff |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421661260 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 2,513 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 16 |
| Mediumtemperatur (Dauerbetrieb) | 130 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
