Beschreibung

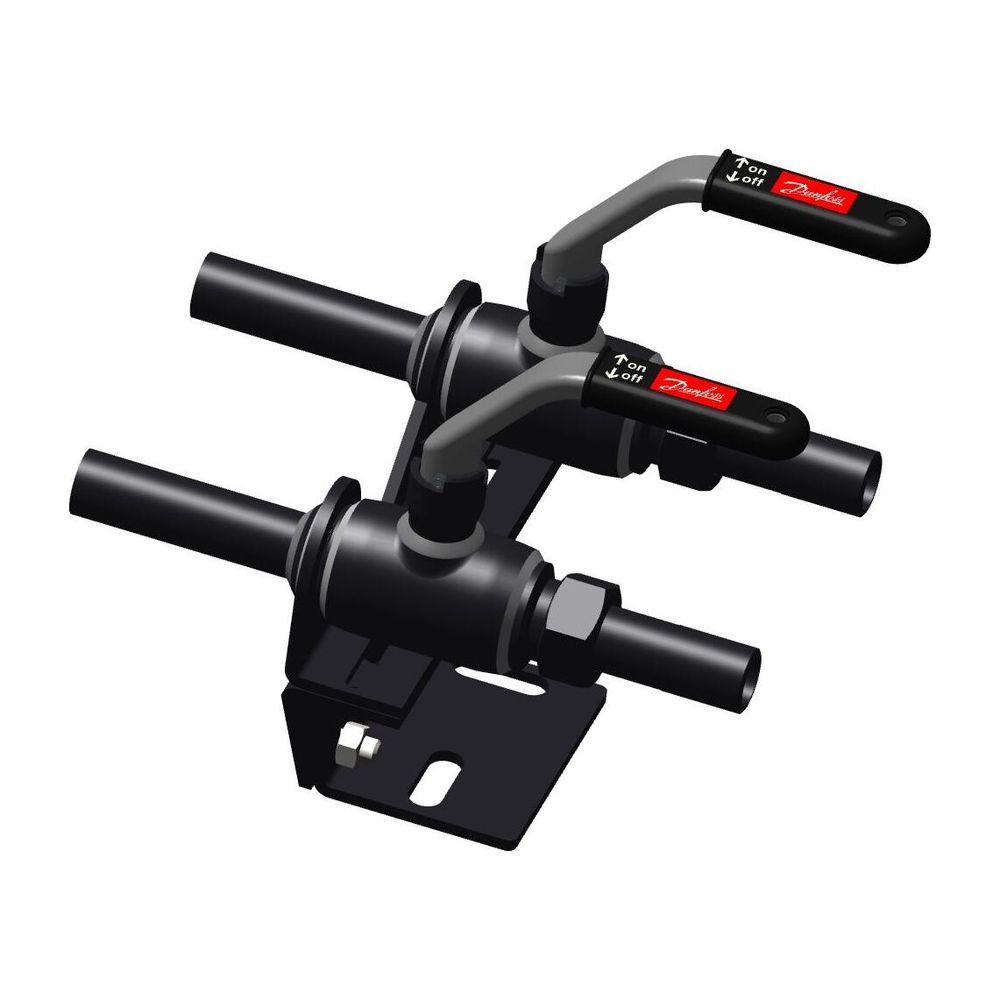

Danfoss Kugelhahn Typ JIP 140.17 DN 15, Kvs 11m3/h, PN 40, Anschweissende - Schweissende verschraubt (AE- AE-lösb.)
Der Danfoss Kugelhahn Typ JIP 140.17 ist ein robuster Zwillingshahn, konzipiert für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einer Nennweite von DN 15, einem Kvs-Wert von 11 m3/h und einer Druckstufe von PN 40 bietet dieser Kugelhahn eine zuverlässige Lösung. Das vollverschweißte Gehäuse und die wartungsfreie Konstruktion stellen eine lange Lebensdauer und geringen Wartungsaufwand sicher. Die Anschlüsse sind als Anschweißende - Schweißende verschraubt (AE- AE-lösb.) ausgeführt.
Für welche Anwendungen ist der Danfoss Kugelhahn JIP 140.17 geeignet?
Der Danfoss Kugelhahn Typ JIP 140.17 ist speziell als Zwillingshahn für den Einsatz in anspruchsvollen Heizungs-, Kälte- und Fernwärmesystemen entwickelt. Seine Konstruktion mit einem vollverschweißten Gehäuse macht ihn besonders widerstandsfähig und wartungsfrei. Eine integrierte Schaltwellenverlängerung ermöglicht die Isolierung gemäß den Anforderungen der EnEV, was zur Energieeffizienz der Gesamtanlage beiträgt.
Welche Materialien und Konstruktionsmerkmale zeichnen den Kugelhahn aus?
Die Kugeln des Danfoss Kugelhahns sind massiv gefertigt und verfügen über einen zylindrischen Durchgang. Die Abdichtung zur Atmosphäre wird durch alterungsbeständige und wartungsfreie Packungen aus PTFE und Graphit sichergestellt. Das Gehäuse und die Schweißenden bestehen aus P 235 GH (ähnlich St. 37), während die Kugel aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) gefertigt ist. Die Schaltwelle besteht ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305). Für die Sitzringe kommt kohlegefülltes PTFE zum Einsatz, die Dichtungen an der Schaltwelle sind aus PTFE und Graphit.
Welche technischen Spezifikationen bietet der Danfoss Kugelhahn?
Der Kugelhahn ist für eine maximale Mediumtemperatur von 180 Grad C ausgelegt und verfügt über eine Nennweite von DN 15. Der Nenndruck beträgt PN 40, und der Kvs-Wert liegt bei 11 m3/h. Die Baulänge des Ventils beträgt 220 mm. Die Betätigung erfolgt über einen Handhebel in L-Form. Alle Danfoss Kugelhähne des Typs JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen, um die Betriebssicherheit zu ermöglichen.
Technische Daten
- Nennweite: DN 15
- Kvs Wert: 11 m3/h
- Nenndruck: PN 40
- Baulänge: 220 mm
- Maximale Temperatur: 180 Grad C
- Betätigungsart: Handhebel L-Form
- Material Kugel: rostfreier Stahl
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Gehäusekonstruktion: 1-teilig
- Ausführung: gerade
Der Danfoss Kugelhahn Typ JIP 140.17 bietet eine robuste und wartungsarme Lösung für anspruchsvolle Anwendungen in Heizungs-, Kälte- und Fernwärmesystemen. Mit seiner Nennweite von DN 15, einem Nenndruck von PN 40 und der Fähigkeit, Temperaturen bis zu 180 Grad C zu widerstehen, stellt er eine zuverlässige Komponente dar. Die hochwertige Materialauswahl und die umfassenden Prüfungen sichern eine hohe Betriebssicherheit und Langlebigkeit.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | Nicht standardm |
| Hersteller-Artikelnummer | 065N4028 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N4028 |
| Ausführung | gerade |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421654262 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 3,05 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| WEEE-Nr. | 66490570 |
