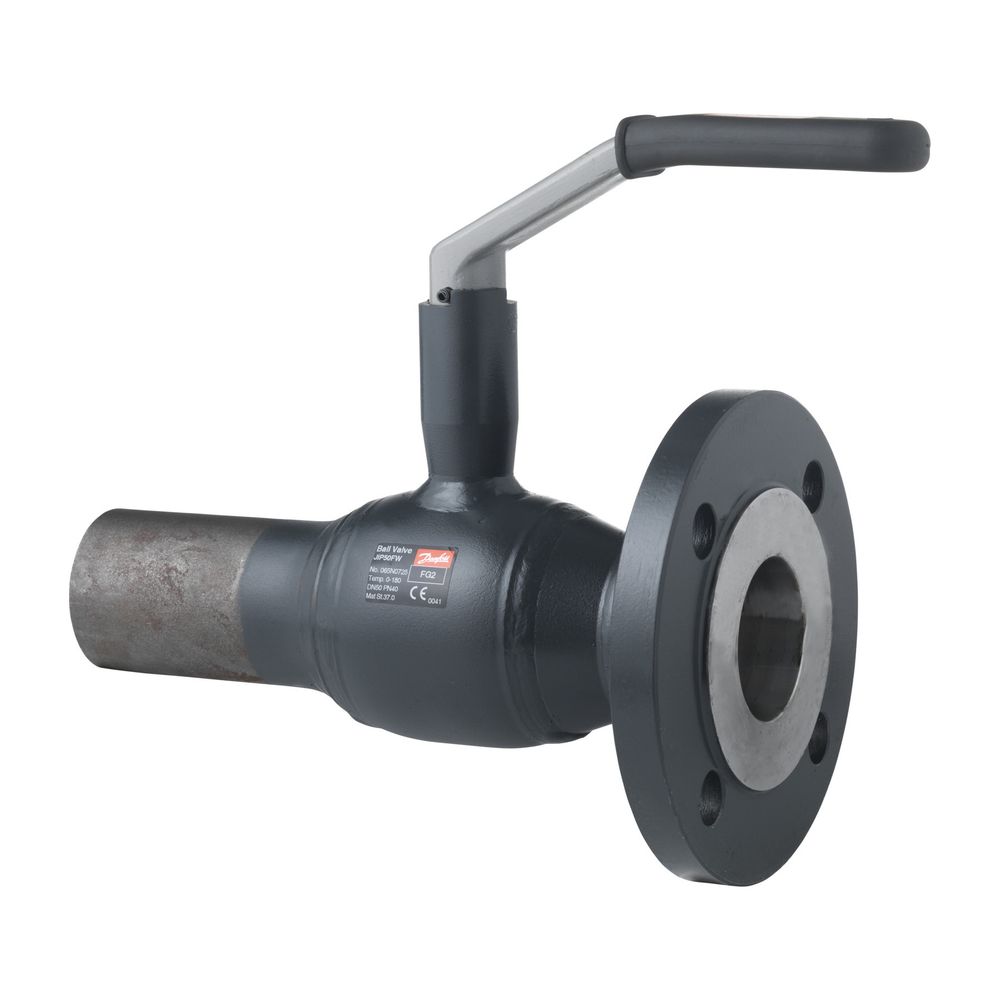

Danfoss Kugelhahn Typ JIP 216.14 DN 100, Kvs 2300m3/h, PN 16, Anschweissende mit Flansch (AE - FL)

Der Danfoss Kugelhahn Typ JIP 216.14 ist eine robuste Absperrarmatur mit vollem Durchgang, speziell konzipiert für den Einsatz in Fernwärme- und Fernkältenetzen sowie in Heizungs- und Kältesystemen. Mit einer Nennweite von DN 100, einem Kvs-Wert von 2300 m3/h und einem Nenndruck von PN 16 bietet dieser Kugelhahn eine zuverlässige Lösung für geschlossene Wasserkreisläufe. Das vollverschweißte Gehäuse und die wartungsfreie Konstruktion bieten eine lange Lebensdauer und hohe Betriebssicherheit. Der Anschluss erfolgt über Anschweißende mit Flansch.

Welche Vorteile bietet der Danfoss Kugelhahn JIP 216.14?

Der Danfoss Kugelhahn der Serie JIP zeichnet sich durch eine optimierte Medienführung aus, die zu sehr hohen kv-Werten auf dem Markt führt und somit die Pumpenenergiekosten senken kann. Die Konstruktion mit kohlefaserverstärktem Polytetrafluorethylen (PTFE) für die Kugel und Graphit für die Schaftdichtung trägt zu einer langen Lebensdauer und optimalen Dichtigkeit bei. Der Kugelhahn ist zudem wartungsfrei konzipiert und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV.

Für welche Anwendungen ist der Kugelhahn geeignet?

Dieser Kugelhahn ist primär für Fernwärme- und Fernkältenetze mit zirkulierendem Medium ausgelegt. Er findet Anwendung in Heizungs-, Kälte- und Fernwärmesystemen. Als Medium kann Zirkulationswasser oder glykolhaltiges Wasser mit einem Glykolanteil von bis zu 50 % verwendet werden. Der Betriebstemperaturbereich liegt zwischen 0 °C und 180 °C, wobei die minimale Lager- und Transporttemperatur bei − 40 °C liegt.

Welche Materialien und Konstruktionsmerkmale zeichnen den Kugelhahn aus?

Der Danfoss Kugelhahn Typ JIP 216.14 besitzt ein vollverschweißtes Gehäuse und Schweißenden aus Stahl (P 235 GH). Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10) und ist mit einem zylindrischen Kerneinsatz ausgestattet. Die Schaltwelle ist aus rostfreiem Stahl (X10CrNiS 18-9) gefertigt. Für die Sitzringe kommt kohlegefülltes Polytetrafluorethylen (PTFE) zum Einsatz, während die Dichtungen an der Schaltwelle aus Polytetrafluorethylen (PTFE) und Graphit bestehen. Die Abdichtung zur Atmosphäre wird durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen sichergestellt. Eine Leckrate A nach DIN EN 12266-1 in beide Richtungen ist gegeben.

Technische Daten

• Nennweite: DN 100
• Kvs Wert: 2300 m3/h
• Nenndruck: PN 16
• Baulänge: 320 mm
• Mediumtemperatur: maximal 180 °C
• Betätigungsart: Handhebel L-Form
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Material Kugel: rostfreier Stahl (X5CrNi 18-10)
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Volldurchgang: Ja

Der Danfoss Kugelhahn Typ JIP 216.14 ist eine zuverlässige und wartungsfreie Absperrarmatur für anspruchsvolle Anwendungen in der Fernwärme- und Kältetechnik. Mit seiner robusten Bauweise, dem vollen Durchgang und den präzisen Dichtungsmaterialien bietet er eine hohe Betriebssicherheit und trägt dank seiner hohen kv-Werte zur Energieeffizienz bei. Die Nennweite DN 100, der Kvs-Wert von 2300 m3/h und der Nenndruck von PN 16 machen ihn zu einer leistungsstarken Komponente in geschlossenen Wasserkreisläufen.
