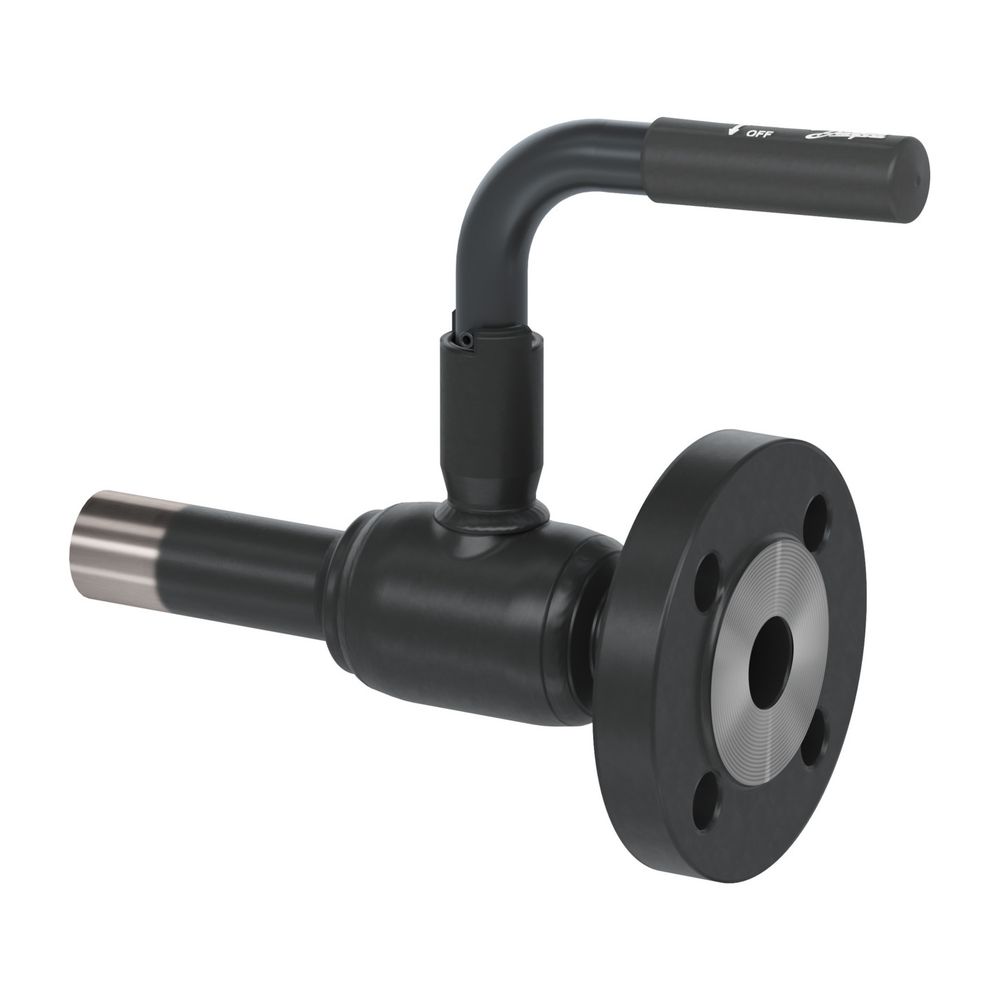

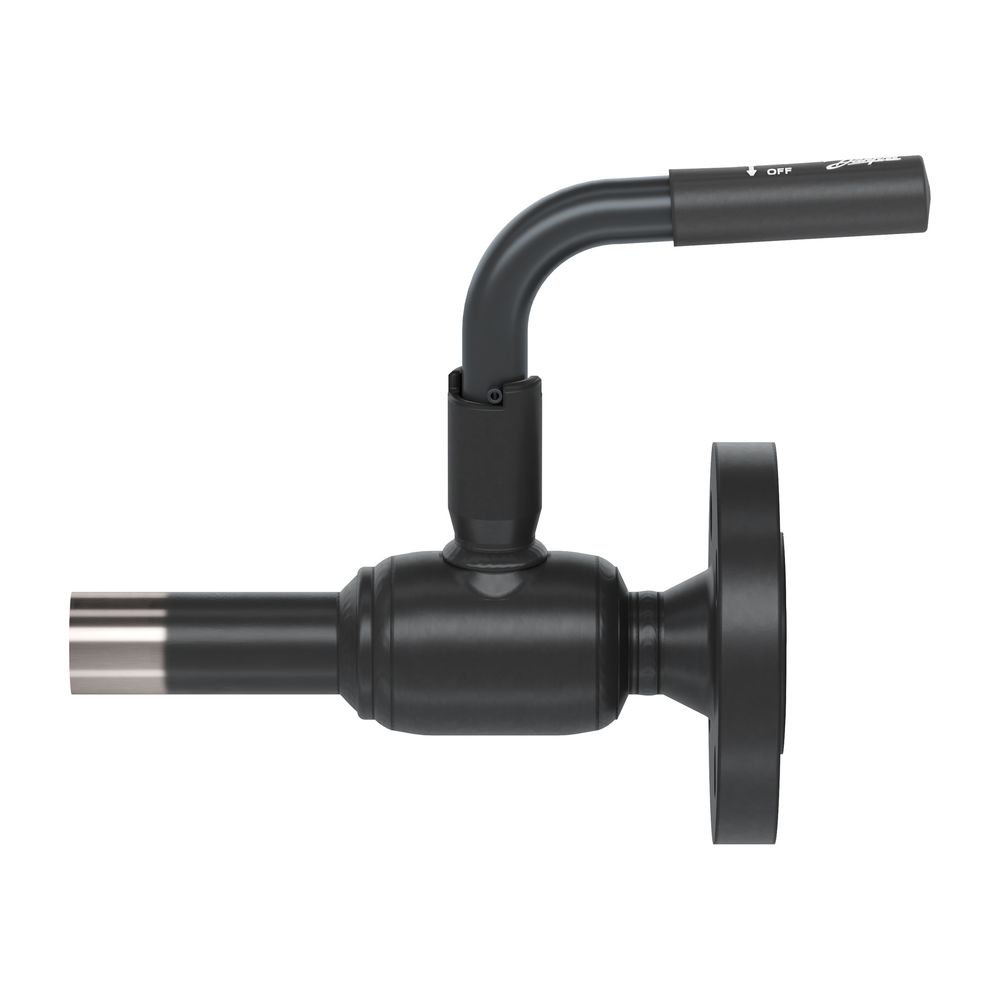

Danfoss Kugelhahn Typ JIP 240.14 DN 20, Kvs 50m3/h, PN 40, Anschweissende mit Flansch (AE - FL)

Der Danfoss Kugelhahn Typ JIP 240.14 DN 20 mit einem Kvs-Wert von 50 m3/h und einer Druckstufe von PN 40 ist eine robuste Absperrarmatur für Heizungs-, Kälte- und Fernwärmesysteme. Er ist speziell für geschlossene Wasserkreisläufe mit zirkulierendem Medium konzipiert und zeichnet sich durch sein vollverschweißtes Gehäuse, vollen Durchgang und wartungsfreie Konstruktion aus.

Welche Konstruktionsmerkmale bietet der Danfoss Kugelhahn JIP 240.14?

Dieser Kugelhahn verfügt über ein vollverschweißtes Gehäuse aus Stahl (P 235 GH, ähnlich St. 37) und eine massive Kugel aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301). Die Abdichtung zur Atmosphäre wird durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen an der Schaltwelle sichergestellt. Die Sitzringe bestehen aus kohlegefülltem PTFE. Die Schaltwelle ist aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305) gefertigt. Die Armatur ist für Medientemperaturen von 0 °C bis 180 °C geeignet und kann mit Zirkulationswasser oder glykolhaltigem Wasser mit bis zu 50 % Glykolanteil betrieben werden.

Wie trägt der Kugelhahn zur Effizienz bei und wie wird er bedient?

Dank seiner Konstruktion mit vollem Durchgang und optimierter Medienführung ermöglicht der Kugelhahn hohe kv-Werte, was zu niedrigeren Pumpenenergiekosten führt. Die Bedienung erfolgt über einen Handhebel in L-Form. Die Anschlüsse sind als Anschweißende mit Flansch (PN 40) ausgeführt. Die Baulänge beträgt 185 mm bei einer Nennweite von DN 20.

Welche Qualitätsstandards erfüllt der Danfoss Kugelhahn?

Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den gültigen EN- und ISO-Normen unterzogen, insbesondere nach EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20). Die Armatur entspricht der DGFL-Richtlinie 2014/68/EU Modul H1. Danfoss A/S ist zudem nach ISO 9001, EN/ISO 14001 und EN/ISO 45001 zertifiziert.

Technische Daten

• Nennweite: DN 20
• Kvs-Wert: 50 m3/h
• Nenndruck: PN 40
• Baulänge: 185 mm
• Medientemperatur: 0 °C bis 180 °C
• Anschlüsse: Anschweißende mit Flansch
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: rostfreier Stahl (X5CrNi 18-10)
• Dichtungsmaterial: PTFE, Graphit
• Betätigungsart: Handhebel L-Form

Der Danfoss Kugelhahn Typ JIP 240.14 bietet eine langlebige und wartungsfreie Lösung für Absperrungen in Fernwärme- und Fernkältesystemen. Mit seinem vollverschweißten Gehäuse, der hohen Druckstufe PN 40 und dem Kvs-Wert von 50 m3/h ermöglicht er eine effiziente und zuverlässige Regelung des Mediums bei Temperaturen bis 180 °C.
