Beschreibung

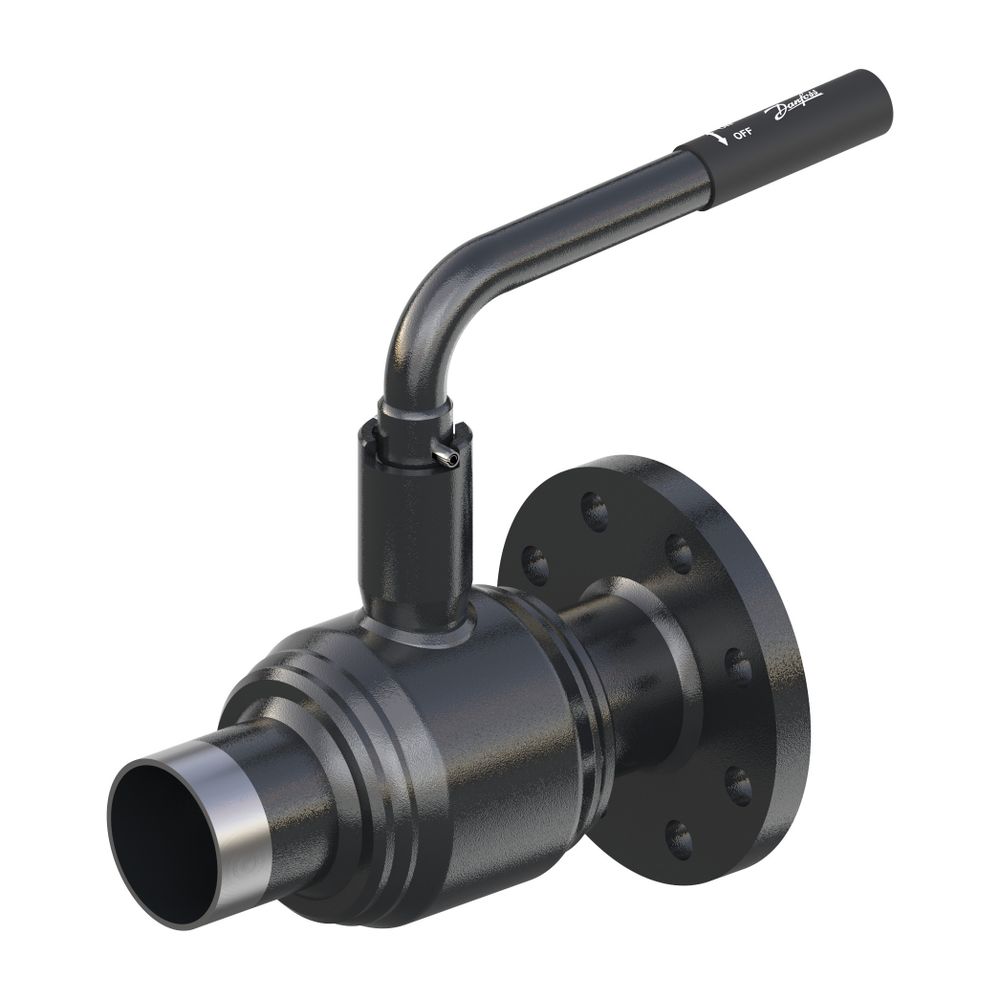

Danfoss Kugelhahn Typ JIP 225.14 DN 65, Kvs 8,0m3/h, PN 25, Anschweissende mit Flansch (AE - FL)
Der Danfoss Kugelhahn Typ JIP 225.14 ist eine robuste Absperrarmatur mit vollem Durchgang, speziell konzipiert für den Einsatz in Fernwärme-, Fernkälte- und Heizungssystemen. Mit einer Nennweite von DN 65 und einem Nenndruck von PN 25 eignet sich dieser Kugelhahn ideal für geschlossene Wasserkreisläufe. Die Kombination aus Anschweißende und Flanschanschluss ermöglicht eine flexible Installation.
Wofür ist der Danfoss Kugelhahn JIP 225.14 geeignet?
Dieser Kugelhahn ist primär für den Einsatz in Fernwärme- und Fernkältenetzen sowie in Heizungs- und Kältesystemen mit zirkulierendem Medium ausgelegt. Seine Konstruktion mit vollem Durchgang und einem vollverschweißten Gehäuse macht ihn zu einer zuverlässigen Lösung für geschlossene Wasserkreisläufe. Die Schaltwellenverlängerung ist für die Isolierung gemäß EnEV vorbereitet.
Welche technischen Merkmale zeichnen den Kugelhahn aus?
Der Danfoss Kugelhahn Typ JIP 225.14 verfügt über eine Nennweite von DN 65 und ist für einen Nenndruck von PN 25 ausgelegt. Der Kvs-Wert beträgt 820 m3/h, was eine effiziente Medienführung unterstützt. Die maximale Medientemperatur im Dauerbetrieb liegt bei 180 Grad Celsius. Die Betätigung erfolgt über einen Handhebel in L-Form. Die Baulänge des Hahns beträgt 285 mm.
Welche Materialien stellen Langlebigkeit und Dichtigkeit sicher?
Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus Stahl (P 235 GH). Die Kugel ist aus rostfreiem Stahl (X5CrNi 18-10) gefertigt und mit einem zylindrischen Kerneinsatz ausgestattet. Für die Dichtigkeit sorgen alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit an der Schaltwelle. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE). Diese Materialkombination trägt zu einer langen Lebensdauer und optimalen Dichtigkeit bei.
Welche Prüfungen und Normen erfüllt der Kugelhahn?
Alle Danfoss Kugelhähne des Typs JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung unterzogen. Diese Prüfungen erfolgen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20. Der Kugelhahn erfüllt zudem die Anforderungen der DGFL-Richtlinie 2014/68/EU Modul H1.
Technische Daten
- Nennweite: DN 65
- Kvs Wert: 820 m3/h
- Nenndruck: PN 25
- Baulänge: 285 mm
- Temperatur (maximal): 180 °C
- Betätigungsart: Handhebel L-Form
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Material Kugel: rostfreier Stahl (X5CrNi 18-10)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 225.14 bietet eine zuverlässige und wartungsfreie Lösung für anspruchsvolle Anwendungen in Heizungs-, Kälte- und Fernwärmesystemen. Mit seiner robusten Stahlkonstruktion, einem Nenndruck von PN 25 und einer maximalen Medientemperatur von 180 °C ermöglicht dieser Kugelhahn eine sichere Absperrung und effiziente Medienführung in geschlossenen Wasserkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-FW, FB, Han |
| Hersteller-Artikelnummer | 065N1630 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-065N1630 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421651841 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 12,25 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 25 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
