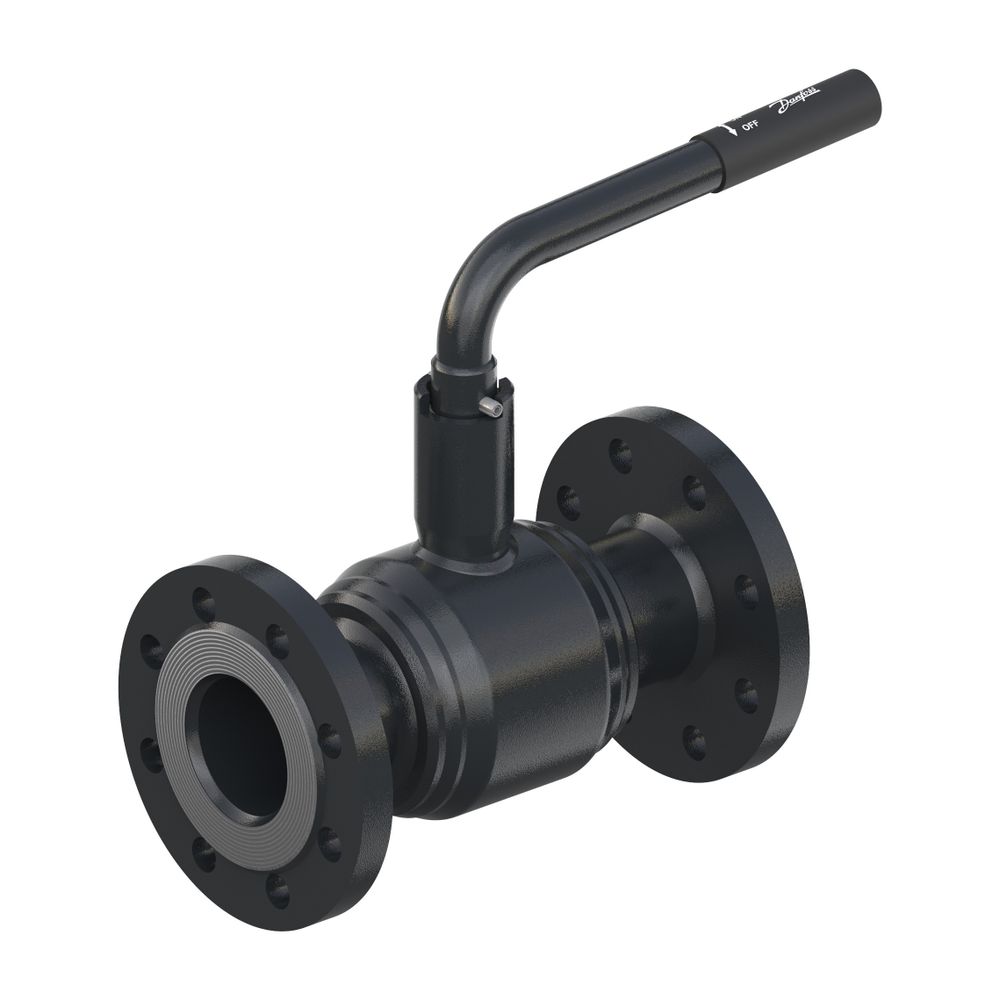

Danfoss Kugelhahn Typ JIP 225.10 DN 65, Kvs 8,0m3/h, PN 25, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 225.10 DN 65 ist eine Absperrarmatur mit vollem Durchgang, konzipiert für den Einsatz in Fernwärme- und Fernkältenetzen mit zirkulierendem Medium. Mit einer Nennweite von DN 65, einem Kvs-Wert von 820 m³/h und einem Nenndruck von PN 25 eignet sich dieser Kugelhahn ideal für geschlossene Wasserkreisläufe in Heizungs-, Kälte- und Fernwärmesystemen. Die beidseitigen Flanschanschlüsse ermöglichen eine einfache und sichere Integration.

Wie ist der Danfoss Kugelhahn JIP 225.10 konstruiert und welche Materialien werden verwendet?

Der Kugelhahn verfügt über ein vollverschweißtes Gehäuse aus Stahl (P 235 GH, ähnlich St. 37). Die Kugel besteht aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet. Die Schaltwelle ist aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) gefertigt. Für die Sitzringe wird kohlegefülltes Polytetrafluorethylen (PTFE) verwendet, während die Dichtungen an der Schaltwelle aus PTFE und Graphit bestehen, was eine alterungsbeständige und wartungsfreie Abdichtung zur Atmosphäre sicherstellt. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV ist ebenfalls vorhanden.

Welche technischen Eigenschaften und Vorteile bietet der Kugelhahn?

Dieser Kugelhahn zeichnet sich durch seinen vollen Durchgang aus, der eine optimierte Medienführung und hohe kv-Werte ermöglicht, was zu niedrigeren Pumpenenergiekosten beitragen kann. Die Konstruktion und die hochwertigen Werkstoffe sichern eine lange Lebensdauer und optimale Dichtigkeit. Der Kugelhahn ist wartungsfrei und weist eine Leckrate der Klasse A nach DIN EN 12266-1 in beide Richtungen auf. Er ist für Betriebstemperaturen von 0 °C bis maximal 180 °C ausgelegt, wobei die Mindest-Lager- und Transporttemperatur bei − 40 °C liegt.

Für welche Medien und Anwendungen ist der Danfoss Kugelhahn geeignet?

Der Danfoss Kugelhahn Typ JIP 225.10 ist speziell für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser mit einem Glykolanteil von bis zu 50 % konzipiert. Er ist eine zuverlässige Lösung für Heizungs-, Kälte- und Fernwärmesysteme sowie für geschlossene Wasserkreisläufe in verschiedenen Anlagen.

Welche Prüfungen und Normen erfüllt der Danfoss Kugelhahn?

Alle Danfoss Kugelhähne des Typs JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Das Produkt erfüllt die Anforderungen der DGFL-Richtlinie 2014/68/EU Modul H1. Das Unternehmen Danfoss A/S ist zudem nach ISO 9001, EN/ISO 14001 und EN/ISO 45001 zertifiziert.

Technische Daten

• Nennweite: DN 65
• Kvs Wert: 820 m³/h
• Nenndruck: PN 25
• Baulänge: 290 mm
• Maximale Mediumtemperatur: 180 °C
• Betätigungsart: Handhebel L-Form
• Anschlüsse: Flansch PN 25 - Flansch PN 25
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: Rostfreier Stahl (X5CrNi 18-10)
• Werkstoff Kugeldichtung: Polytetrafluorethylen (PTFE)

Der Danfoss Kugelhahn Typ JIP 225.10 bietet eine zuverlässige und wartungsfreie Lösung für anspruchsvolle Absperraufgaben in Fernwärme-, Kälte- und Heizungssystemen. Mit seiner robusten Konstruktion, einem Nenndruck von PN 25 und einem Kvs-Wert von 820 m³/h bei einer maximalen Medientemperatur von 180 °C, stellt er eine hohe Betriebssicherheit und Effizienz in geschlossenen Wasserkreisläufen sicher.
