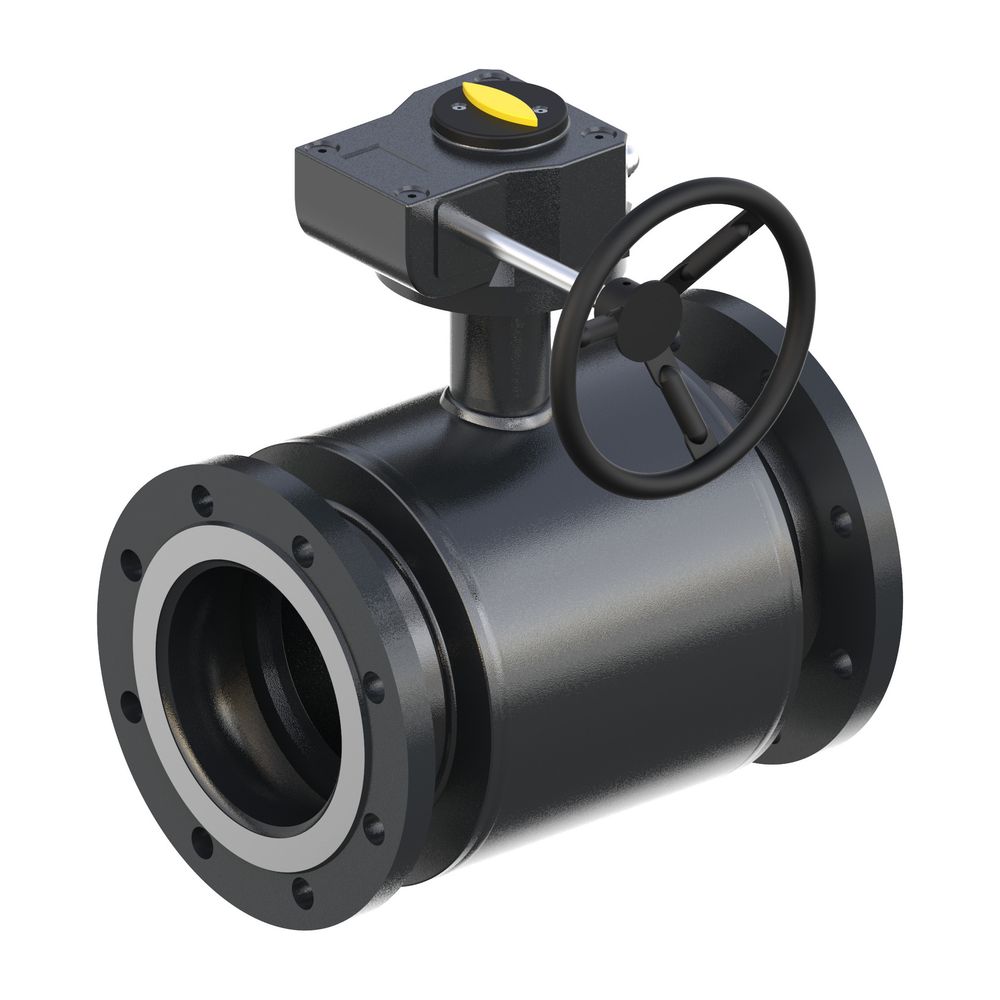

Danfoss Kugelhahn Typ JIP 216.10 G DN 150, Kvs 6100m3/h, PN 16, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 216.10 G DN 150 ist eine Absperrarmatur mit vollem Durchgang, ausgelegt für Fernwärme- und Fernkältenetze mit zirkulierendem Medium. Mit einem Kvs-Wert von 6100 m3/h und einem Nenndruck von PN 16 eignet sich dieser Kugelhahn besonders für geschlossene Wasserkreisläufe in Heizungs-, Kälte- und Fernwärmesystemen. Die beidseitigen Flanschanschlüsse ermöglichen eine einfache Integration in bestehende Rohrleitungssysteme.

Welche Konstruktionsmerkmale zeichnen den Danfoss Kugelhahn Typ JIP 216.10 G aus?

Der Kugelhahn verfügt über ein vollverschweißtes Gehäuse aus Stahl (Werkstoff P 235 GH, ähnlich St. 37), das eine hohe Stabilität und Langlebigkeit sicherstellt. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088), ausgestattet mit einem zylindrischen Kerneinsatz und kohlegefüllten Polytetrafluorethylen (PTFE)-Sitzringen. Die Dichtungen an der Schaltwelle sind aus alterungsbeständigem und wartungsfreiem Polytetrafluorethylen (PTFE) und Graphit gefertigt, was eine optimale Abdichtung zur Atmosphäre ermöglicht. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV ist integriert. Die Konstruktion ist wartungsfrei und für den Dauerbetrieb bei Temperaturen bis maximal 180 °C ausgelegt.

Wie erfolgt die Bedienung und der Anschluss des Kugelhahns?

Die Betätigung des Kugelhahns erfolgt über ein S-Getriebe oder ein Handrad, unterstützt durch einen Schneckenkasten. Die Anschlüsse sind beidseitig als Flanschverbindungen mit PN 16 ausgeführt, was eine sichere und normgerechte Verbindung in Rohrleitungssystemen ermöglicht. Die Baulänge beträgt 385 mm, und der Kugelhahn ist als gerade Ausführung konzipiert.

Für welche Medien und Einsatzbedingungen ist der Kugelhahn geeignet?

Der Kugelhahn ist für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser mit bis zu 50 % Glykolanteil ausgelegt. Die zulässige Betriebstemperatur reicht von 0 bis 180 °C, und die Mindestlager- und Transporttemperatur beträgt minus 40 °C. Die Leckrate entspricht der Klasse A nach DIN EN 12266-1 in beiden Richtungen, was eine hohe Dichtigkeit sicherstellt.

Welche Vorteile bietet der Danfoss Kugelhahn JIP 216.10 G?

Dank einer optimierten Medienführung erreicht dieser Kugelhahn hohe Kvs-Werte, was zu niedrigeren Pumpenenergiekosten beitragen kann. Die Kombination aus hochwertigen Werkstoffen wie kohlefaserverstärktem Polytetrafluorethylen (PTFE) für die Kugel und Graphit für die Schaftdichtung sorgt für eine lange Lebensdauer und optimale Dichtigkeit. Der Kugelhahn ist zudem wartungsfrei, was den Betriebsaufwand reduziert.

Welche Prüfungen und Zertifizierungen liegen für den Kugelhahn vor?

Alle Danfoss Kugelhähne Typ JIP werden einer 100 % Endprüfung unterzogen, die Druck-, Funktions- und Dichtheitsprüfungen nach den gültigen EN- und ISO-Normen (EN 12266-1 P10, P11, P12 und EN 12266-2 F20) umfasst. Zudem entspricht das Produkt der DGFL-Richtlinie 2014/68/EU Modul H1. Danfoss ist nach ISO 9001, EN/ISO 14001 und EN/ISO 45001 zertifiziert.

Technische Daten

• Nennweite: DN 150
• Kvs-Wert: 6100 m3/h
• Nenndruck: PN 16
• Baulänge: 385 mm
• Medientemperatur (maximal): 180 °C
• Anschlüsse: Flansch PN 16 beidseitig
• Gehäusematerial: Stahl (P 235 GH)
• Kugelmaterial: Rostfreier Stahl (X5CrNi 18-10)
• Dichtungsmaterial: Polytetrafluorethylen (PTFE) und Graphit
• Betätigung: Schneckenkasten (S-Getriebe / Handrad)

Der Danfoss Kugelhahn Typ JIP 216.10 G DN 150 stellt mit seinem hohen Kvs-Wert von 6100 m3/h und der robusten Stahlkonstruktion eine zuverlässige Absperrlösung für Heizungs-, Kälte- und Fernwärmesysteme dar. Die wartungsfreie Ausführung und die geprüfte Dichtigkeit bei einem Nenndruck von PN 16 und Temperaturen bis 180 °C machen ihn zu einer effizienten und langlebigen Komponente für geschlossene Wasserkreisläufe.
