Beschreibung

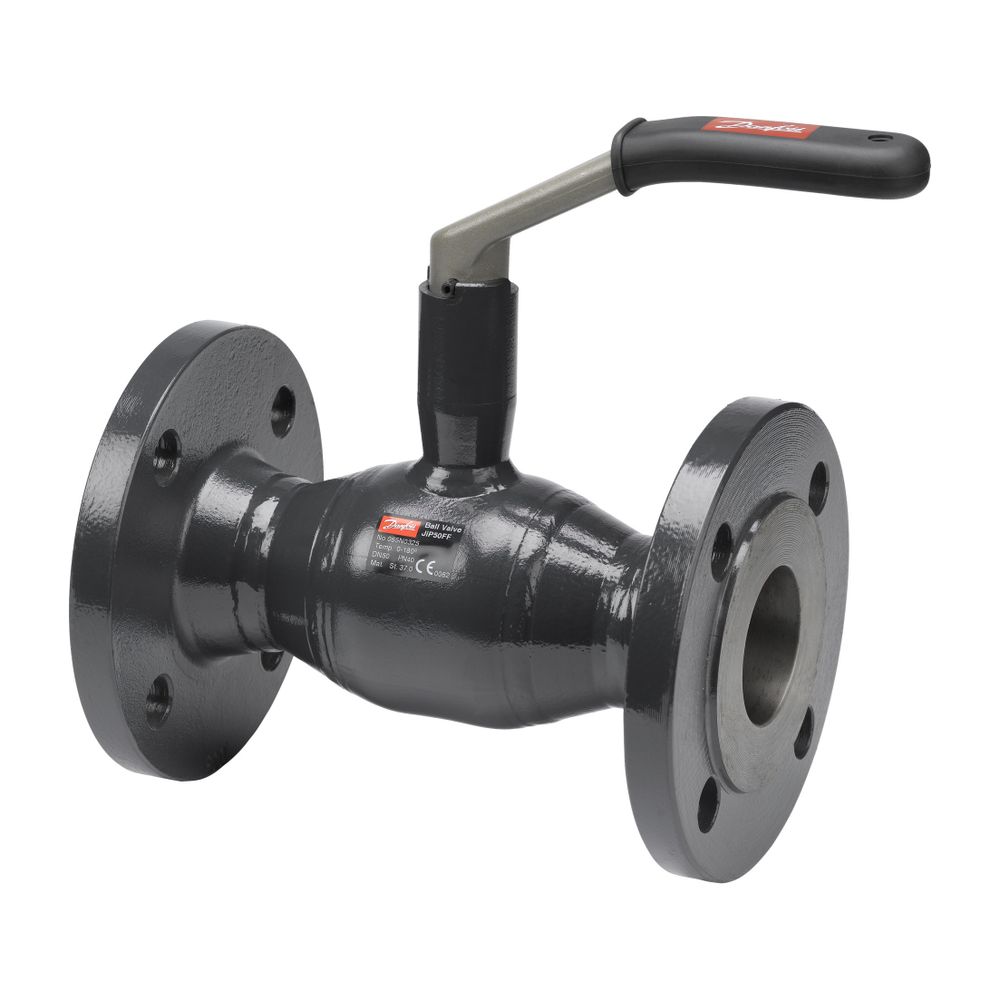

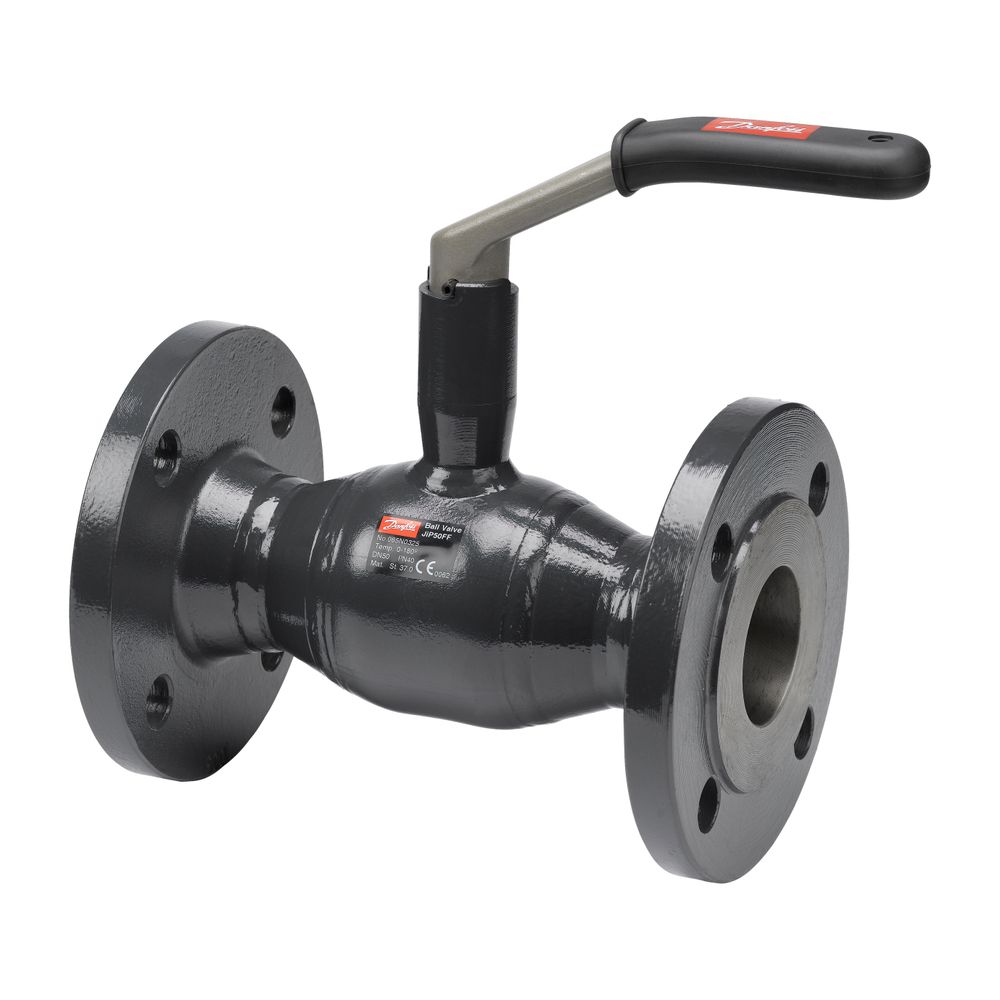

Danfoss Kugelhahn Typ JIP 216.10 DN 65, Kvs 8,0m3/h, PN 16, mit Flansch beidseitig (FL - FL)
Der Danfoss Kugelhahn Typ JIP 216.10 ist eine robuste Absperrarmatur, speziell konzipiert für den Einsatz in Fernwärme- und Fernkältenetzen sowie geschlossenen Wasserkreisläufen. Mit einer Nennweite von DN 65, einem Kvs-Wert von 820 m3/h und einer Druckstufe PN 16 bietet dieser Kugelhahn mit beidseitigem Flanschanschluss eine zuverlässige Lösung für anspruchsvolle Anwendungen in Heizungs-, Kälte- und Fernwärmesystemen.
Welche Vorteile bietet der Danfoss JIP 216.10?
Der Danfoss Kugelhahn der Serie JIP zeichnet sich durch ein vollverschweißtes Gehäuse und einen vollen Durchgang aus. Dank optimierter Medienführung werden hohe kv-Werte erreicht, was zu niedrigeren Pumpenenergiekosten beitragen kann. Die Konstruktion und die verwendeten Werkstoffe, wie kohlefaserverstärktes Polytetrafluorethylen (PTFE) für die Kugel und Graphit für die Schaftdichtung, sichern eine lange Lebensdauer und optimale Dichtigkeit. Der Kugelhahn ist zudem wartungsfrei und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV.
Für welche Anwendungen ist der Kugelhahn geeignet?
Dieser Kugelhahn ist für den Einsatz in geschlossenen Wasserkreisläufen von Fernwärme- und Fernkältenetzen sowie Heizungs- und Kältesystemen vorgesehen. Als Medium kann Zirkulationswasser oder glykolhaltiges Wasser mit einem Glykolanteil von bis zu 50 % verwendet werden. Der Betriebstemperaturbereich liegt zwischen 0 °C und maximal 180 °C.
Welche Materialien und Konstruktionsmerkmale zeichnen den Kugelhahn aus?
Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus Stahl (P 235 GH). Die Kugel ist aus rostfreiem Stahl (X5CrNi 18-10) gefertigt und mit einem zylindrischen Kerneinsatz ausgestattet. Die Schaltwelle besteht ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9). Für die Sitzringe kommt kohlegefülltes Polytetrafluorethylen (PTFE) zum Einsatz, während die Dichtungen an der Schaltwelle aus Polytetrafluorethylen (PTFE) und Graphit bestehen. Diese alterungsbeständigen und wartungsfreien Packungen ermöglichen eine zuverlässige Abdichtung zur Atmosphäre.
Technische Daten
- Nennweite: DN 65
- Kvs-Wert: 820 m3/h
- Nenndruck: PN 16
- Baulänge: 290 mm
- Maximale Temperatur: 180 °C
- Betätigungsart: Handhebel L-Form
- Anschlüsse: Flansch PN 16
- Werkstoff Gehäuse: Stahl
- Werkstoff Kugel: rostfreier Stahl
- Leckrate: A (nach DIN EN 12266-1)
Der Danfoss Kugelhahn Typ JIP 216.10 mit DN 65 und PN 16 stellt eine langlebige und effiziente Lösung für die Absperrung in komplexen Heizungs-, Kälte- und Fernwärmesystemen dar. Seine wartungsfreie Konstruktion und die hochwertigen Materialien sichern einen zuverlässigen Betrieb und tragen zur Reduzierung der Betriebskosten bei.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-FF, FB, Han |
| Hersteller-Artikelnummer | 065N1230 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-065N1230 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421651490 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 15,601 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 16 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
