Beschreibung

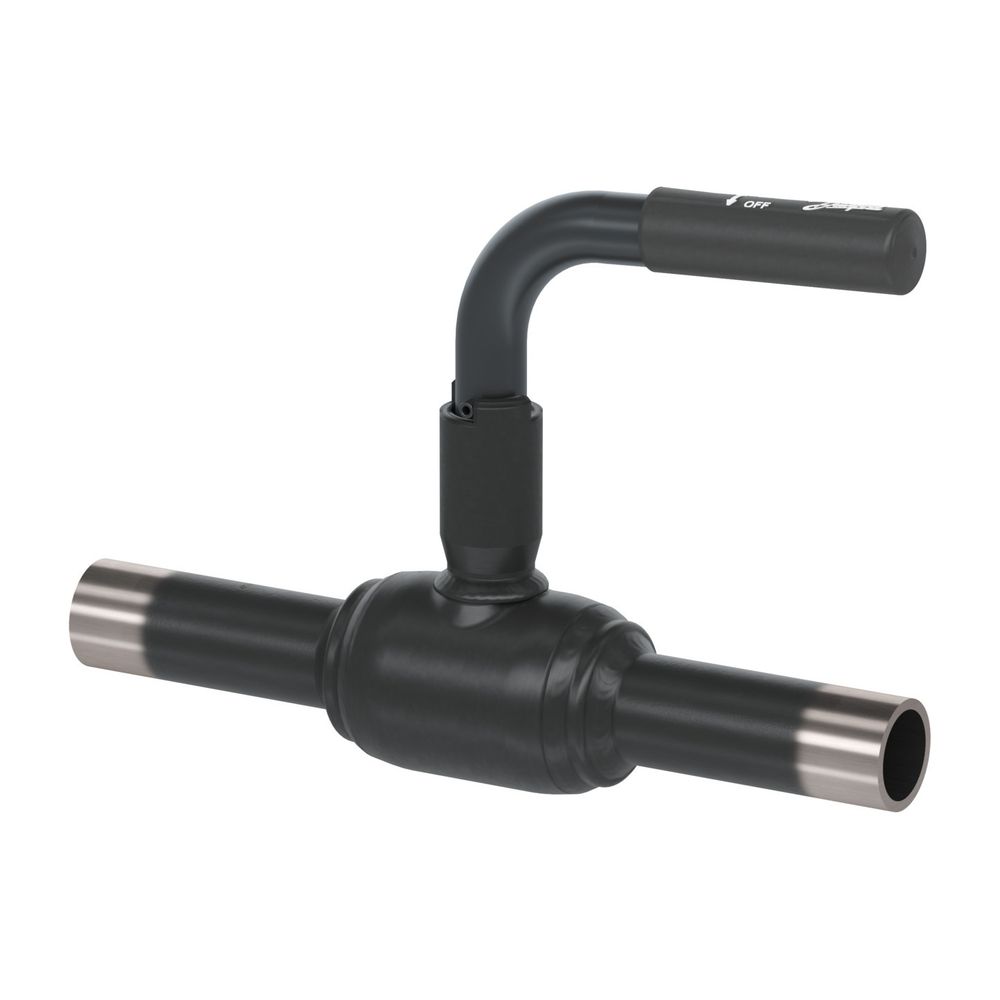

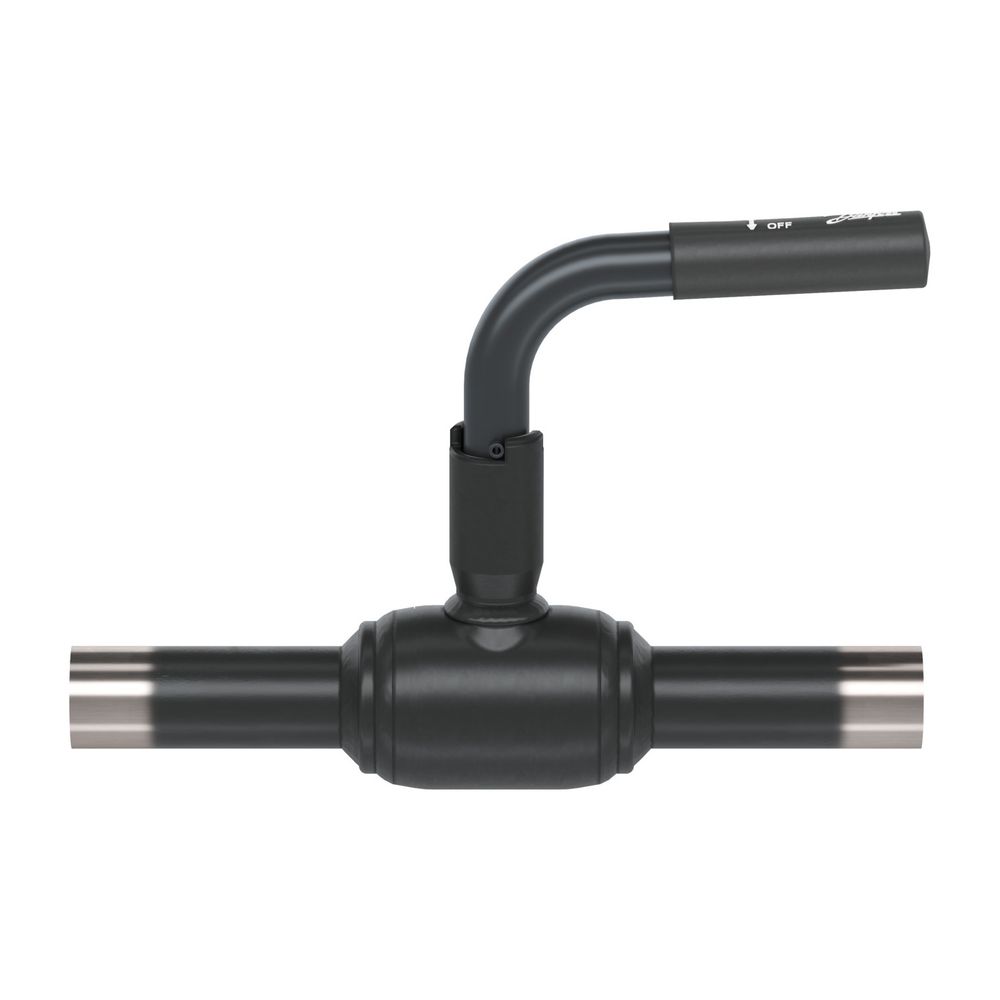

Danfoss Kugelhahn Typ JIP 240.12 DN 40, Kvs 2,5m3/h, PN 40, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 240.12 ist eine robuste Absperrarmatur mit vollverschweißtem Gehäuse, konzipiert für den Einsatz in Fernwärme- und Fernkältenetzen sowie geschlossenen Wasserkreisläufen. Mit einer Nennweite von DN 40, einem Kvs-Wert von 235 m3/h und einem Nenndruck von PN 40 bietet dieser Kugelhahn eine zuverlässige Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Die beidseitigen Anschweißenden ermöglichen eine sichere Installation. Die Betätigung erfolgt über einen Handhebel in L-Form.
Für welche Anwendungen ist der Danfoss Kugelhahn Typ JIP 240.12 geeignet?
Der Danfoss Kugelhahn Typ JIP 240.12 ist als Absperrarmatur speziell für Fernwärme- und Fernkältenetze mit zirkulierendem Medium entwickelt. Seine Konstruktion macht ihn zu einer optimalen Lösung für geschlossene Wasserkreisläufe. Er findet Anwendung in Heizungs-, Kälte- und Fernwärmesystemen und ist für Medien wie Zirkulationswasser oder glykolhaltiges Wasser mit bis zu 50 % Glykolanteil geeignet.
Welche Vorteile bietet die Konstruktion des Kugelhahns?
Dieser Kugelhahn zeichnet sich durch ein vollverschweißtes Gehäuse und einen vollen Durchgang aus. Dank optimierter Medienführung weist er hohe kv-Werte auf, was zu niedrigeren Pumpenenergiekosten beitragen kann. Eine lange Lebensdauer und optimale Dichtigkeit werden durch die Materialwahl der Kugel (kohlefaserverstärktes Polytetrafluorethylen) und der Schaftdichtung (Graphit) sichergestellt. Der Kugelhahn ist wartungsfrei und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV. Die massiven Kugeln besitzen einen zylindrischen Durchgang, und die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige PTFE- und Graphitpackungen.
Welche Materialien werden im Danfoss Kugelhahn Typ JIP 240.12 verwendet?
Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus Stahl P 235 GH (ähnlich St. 37). Die Kugel ist aus rostfreiem Stahl X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) gefertigt. Für die Schaltwelle kommt rostfreier Stahl X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) zum Einsatz. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE), während die Dichtungen an der Schaltwelle aus PTFE und Graphit gefertigt sind.
Welche Normen und Zulassungen erfüllt der Danfoss Kugelhahn Typ JIP 240.12?
Alle Danfoss Kugelhähne des Typs JIP werden einer Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Sie erfüllen die Leckrate A nach DIN EN 12266-1 in beide Richtungen und entsprechen der DGFL-Richtlinie 2014/68/EU Modul H1. Der Hersteller Danfoss A/S ist zudem nach ISO 9001, EN/ISO 14001 und EN/ISO 45001 zertifiziert.
Technische Daten
- Typ: JIP 240.12
- Nennweite: DN 40
- Kvs-Wert: 235 m3/h
- Nenndruck: PN 40
- Baulänge: 275 mm
- Mediumtemperatur: maximal 180 °C
- Betätigungsart: Handhebel L-Form
- Werkstoff Gehäuse: Stahl
- Material Kugel: rostfreier Stahl
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 240.12 mit seiner Nennweite von DN 40 und einem Kvs-Wert von 235 m3/h stellt eine effiziente und langlebige Absperrlösung dar. Seine robuste Bauweise, die Wartungsfreiheit und die Eignung für Temperaturen bis 180 °C machen ihn zu einer verlässlichen Komponente in anspruchsvollen Heizungs-, Kälte- und Fernwärmesystemen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-WW, FB, Han |
| Hersteller-Artikelnummer | 065N1120 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N1120 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421651292 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 3,68 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
