Beschreibung

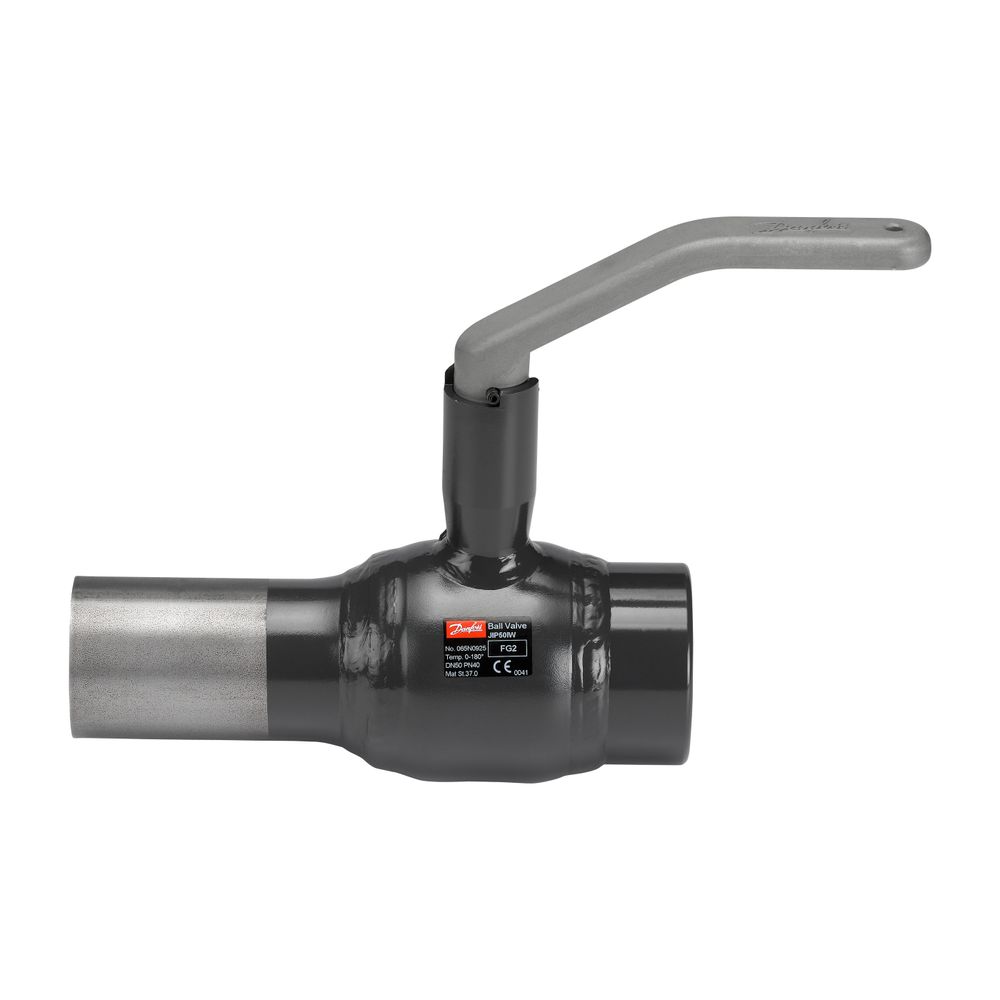

Danfoss Kugelhahn Typ JIP 140.13 DN 50, Kvs 1,4m3/h, PN 40, Außengewinde und Innengewinde (AE - IG)
Der Danfoss Kugelhahn Typ JIP 140.13 ist eine robuste Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit einer Nennweite von DN 50 und einem Nenndruck von PN 40 ist dieser Kugelhahn für anspruchsvolle Anwendungen konzipiert. Er verfügt über Anschweißende und Innengewinde (AE - IG) und ist für Medientemperaturen von bis zu 180 °C ausgelegt. Der Kvs-Wert beträgt 184 m3/h.
Für welche Anwendungen ist der Danfoss Kugelhahn JIP 140.13 geeignet?
Der Danfoss Kugelhahn Typ JIP 140.13 ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen entwickelt. Das vollverschweißte Gehäuse und der reduzierte Durchgang tragen zur Effizienz bei. Eine Schaltwellenverlängerung ist zur Isolierung integriert, was die Anpassung an verschiedene Installationsbedingungen erleichtert. Die massive Kugel mit zylindrischem Durchgang sorgt für eine zuverlässige Funktion.
Welche Materialien ermöglichen die Langlebigkeit des Kugelhahns?
Für das Gehäuse und die Schweißenden wird Stahl P 235 GH (ähnlich St. 37) verwendet. Die Kugel besteht aus rostfreiem Stahl X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) und die Schaltwelle aus rostfreiem Stahl X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305). Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige Polytetrafluorethylen (PTFE)- und Graphitpackungen an der Schaltwelle, die einen geringen Wartungsaufwand ermöglichen.
Welche Prüfungen sichern die Qualität des Danfoss Kugelhahns?
Alle Danfoss Kugelhähne des Typs JIP werden umfassenden Prüfungen unterzogen, um ihre Zuverlässigkeit und Dichtheit sicherzustellen. Dazu gehören Druck-, Funktions- und Dichtheitsprüfungen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20.
Technische Daten
- Nennweite: DN 50
- Kvs Wert: 184 m3/h
- Nenndruck: PN 40
- Baulänge: 225 mm
- Temperatur: maximal 180 °C
- Betätigungsart: Handhebel L-Form
- Anschlüsse: Anschweißende - Innengewinde
- Werkstoff des Gehäuses: Stahl
- Material Kugel: rostfreier Stahl
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 140.13 bietet eine zuverlässige und langlebige Lösung für anspruchsvolle Anwendungen in Heizungs-, Kälte- und Fernwärmesystemen. Seine robuste Konstruktion aus hochwertigen Materialien wie Stahl und rostfreiem Stahl, kombiniert mit einer Nennweite von DN 50, einem Nenndruck von PN 40 und einem Kvs-Wert von 184 m3/h, ermöglicht eine hohe Betriebssicherheit bei Medientemperaturen von bis zu 180 °C.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-IW |
| Hersteller-Artikelnummer | 065N0925 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N0925 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421651254 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 3,61 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
