Beschreibung

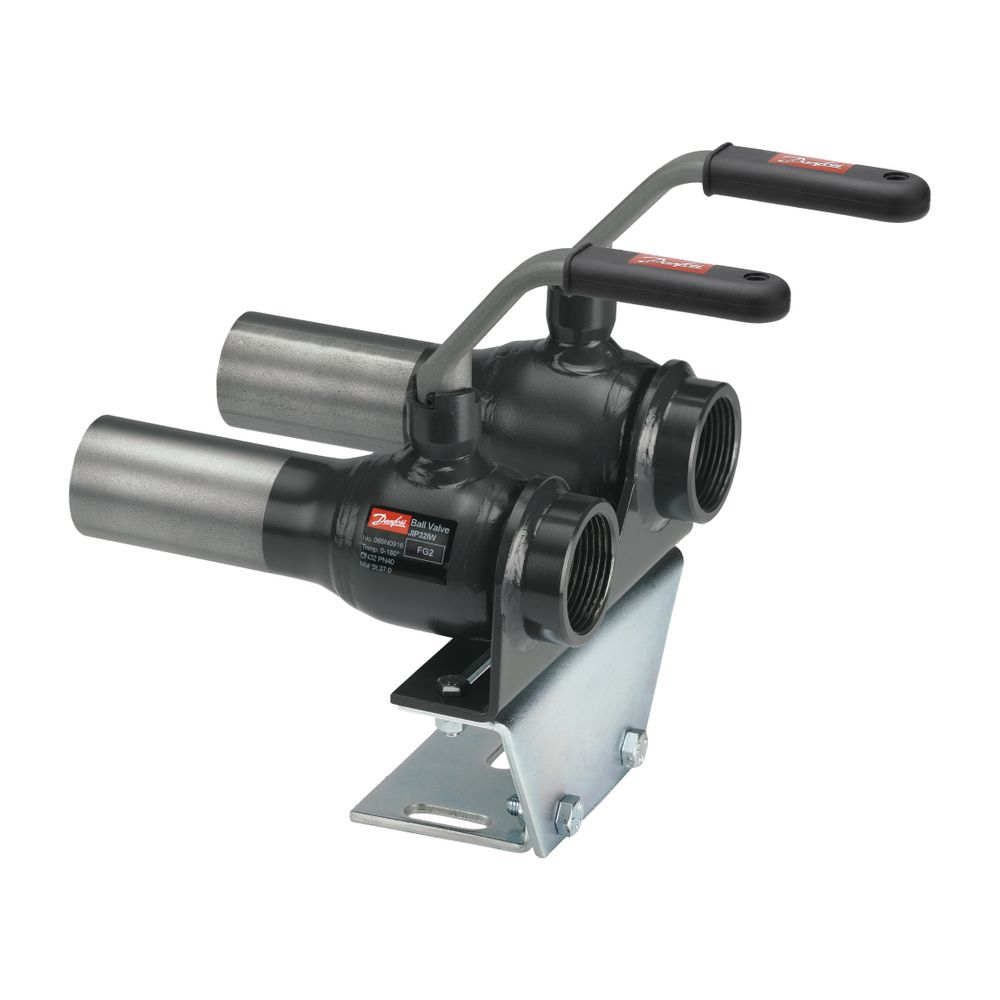

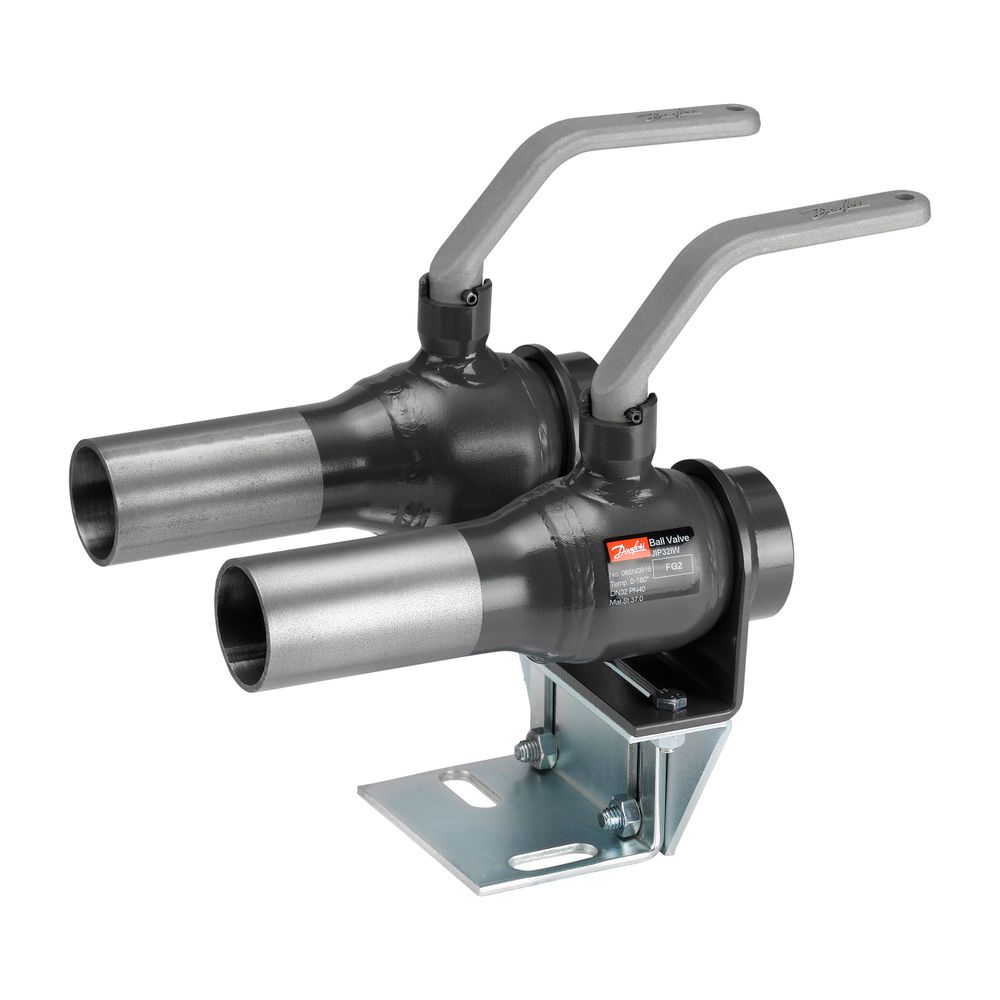

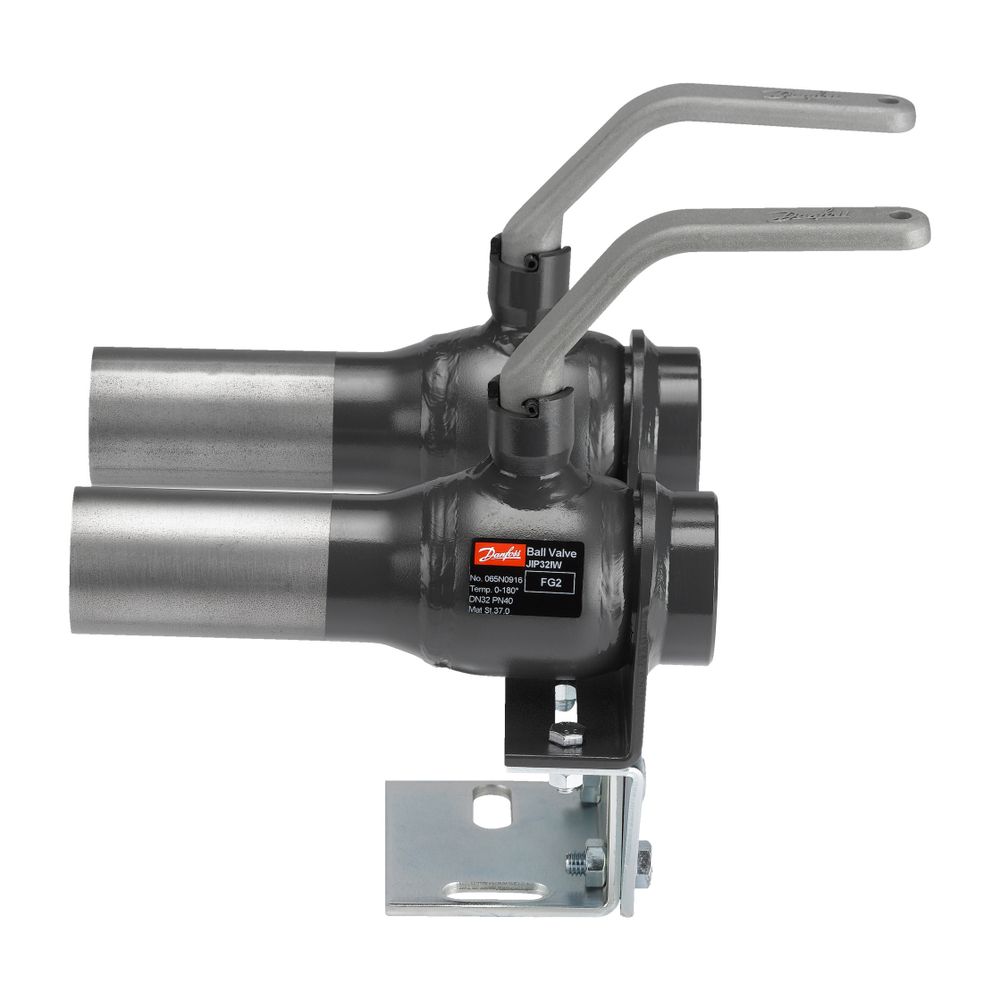

Danfoss Kugelhahn Typ JIP 140.17 DN 32, Kvs 52m3/h, PN 40, Außengewinde und Innengewinde (AE - IG)
Der Danfoss Kugelhahn Typ JIP 140.17 DN 32 ist ein robuster Zwillingshahn, der speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert wurde. Mit einem Kvs-Wert von 52 m³/h und einer Druckstufe von PN 40 ist er für anspruchsvolle Anwendungen geeignet. Dieser wartungsfreie Kugelhahn verfügt über ein vollverschweißtes Gehäuse und bietet Anschlüsse als Außengewinde und Innengewinde (AE - IG) für maximale Flexibilität bei Medientemperaturen bis maximal 180 °C.
Für welche Systeme ist der Danfoss Kugelhahn Typ JIP 140.17 konzipiert?
Der Danfoss Kugelhahn Typ JIP 140.17 ist als Zwillingshahn für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen entwickelt worden. Sein vollverschweißtes Gehäuse ist wartungsfrei und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV. Der Kugelhahn ist mit einem reduzierten Durchgang und massiven Kugeln mit zylindrischem Durchgang ausgestattet.
Welche hochwertigen Materialien werden verwendet?
Das Gehäuse und die Schweißenden bestehen aus Stahl (P 235 GH, ähnlich St. 37). Die Kugel ist aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) gefertigt, während die Schaltwelle aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305) besteht. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) und die Dichtungen an der Schaltwelle aus Polytetrafluorethylen (PTFE) und Graphit. Diese alterungsbeständigen und wartungsfreien Packungen stellen eine zuverlässige Abdichtung zur Atmosphäre sicher.
Wie wird der Kugelhahn bedient und welche Prüfungen erfüllt er?
Die Betätigung des Kugelhahns erfolgt über einen Handhebel in L-Form. Alle Danfoss Kugelhähne des Typs JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen, um die Zuverlässigkeit und Sicherheit des Produkts sicherzustellen.
Technische Daten
- Nennweite: DN 32
- Kvs-Wert: 52 m³/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 183 mm
- Betätigungsart: Handhebel L-Form
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Material Kugel: Rostfreier Stahl (X5CrNi 18-10)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Anschlüsse: Außengewinde und Innengewinde (AE - IG)
Der Danfoss Kugelhahn Typ JIP 140.17 bietet eine langlebige und wartungsarme Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanwendungen. Seine robuste Stahlkonstruktion, die hochwertigen Polytetrafluorethylen (PTFE)-Dichtungen und die umfassenden Prüfungen nach EN-Normen stellen eine hohe Betriebssicherheit bei einem Nenndruck von PN 40 und Medientemperaturen bis 180 °C sicher.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-IW-TW |
| Hersteller-Artikelnummer | 065N0916 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N0916 |
| Ausführung | gerade |
| Bedienung | T-Griff |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421652947 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 3,772 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
