Beschreibung

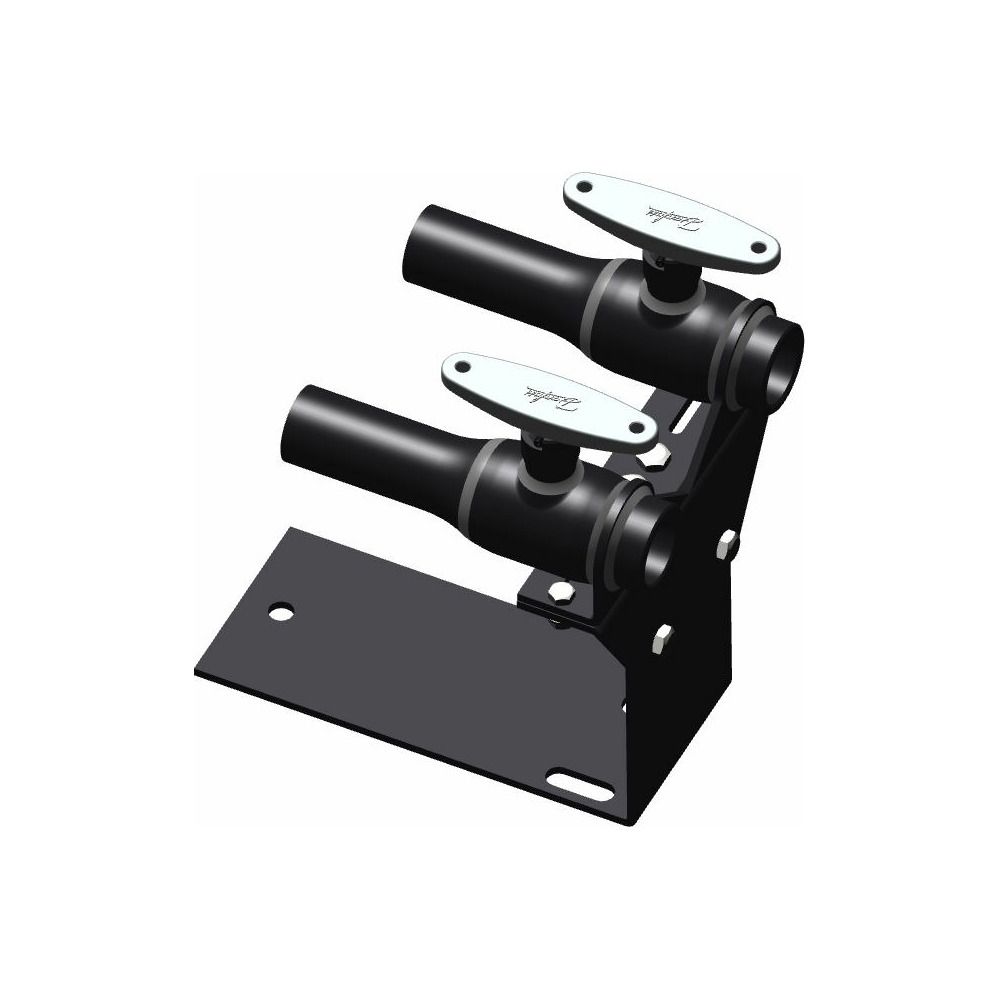

Danfoss Kugelhahn Typ JIP 140.17 ER-XL DN 25, Kvs 34m3/h, PN 40, Außengewinde und Innengewinde (AE - IG)
Der Danfoss Kugelhahn Typ JIP 140.17 ER-XL DN 25 ist ein vollverschweißter Zwillingshahn, der speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert wurde. Mit einem Kvs-Wert von 34 m³/h und einem Nenndruck von PN 40 eignet er sich für Anwendungen mit Mediumtemperaturen bis maximal 180 °C. Dieses wartungsfreie Ventil verfügt über einen reduzierten Durchgang und Anschlüsse als Anschweißende und Innengewinde.
Wie ist der Danfoss Kugelhahn konstruiert und welche Materialien werden verwendet?
Der Kugelhahn besitzt ein vollverschweißtes, einteiliges Gehäuse aus P 235 GH (ähnlich St. 37), das wartungsfrei ist. Die massive Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) mit einem zylindrischen Durchgang. Die Schaltwelle aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305) ist mit einer Schaltwellenverlängerung zur Isolierung gemäß EnEV ausgestattet. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt.
Welche Anschlussarten und Prüfungen zeichnen den Kugelhahn aus?
Der Kugelhahn ist mit einem Anschweißende und einem metrischen Innengewinde ausgestattet. Die Nennweite beträgt DN 25 und die Baulänge 165 mm. Die Betätigung erfolgt über einen Handhebel mit T-Griff. Alle Danfoss Kugelhähne Typ JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen, um eine zuverlässige Funktion sicherzustellen. Für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge nötig.
Technische Daten
- Nennweite: DN 25
- Kvs-Wert: 34 m³/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 165 mm
- Anschlüsse: Anschweißende und Innengewinde (metrisch)
- Betätigungsart: Handhebel T-Griff
- Gehäusekonstruktion: 1-teilig
- Material Gehäuse und Schweißenden: P 235 GH (ähnlich St. 37)
- Material Kugel: Rostfreier Stahl (X5CrNi 18-10)
- Material Schaltwelle: Rostfreier Stahl (X10CrNiS 18-9)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Ventilwinkel: 0 Grad
Der Danfoss Kugelhahn Typ JIP 140.17 ER-XL bietet eine robuste und wartungsfreie Lösung für den Einsatz in anspruchsvollen Heizungs-, Kälte- und Fernwärmeanlagen. Mit seiner hohen Druckstufe PN 40 und der maximalen Mediumtemperatur von 180 °C erfüllt er die Anforderungen an langlebige und zuverlässige Absperrarmaturen in diesen Systemen. Die hochwertige Materialauswahl und die umfassenden Prüfungen ermöglichen eine hohe Zuverlässigkeit und Langlebigkeit im Betrieb.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | Nicht standardm |
| Hersteller-Artikelnummer | 065N0912 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N0912 |
| Ausführung | gerade |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421653869 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 3,464 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| WEEE-Nr. | 66490570 |
