Beschreibung

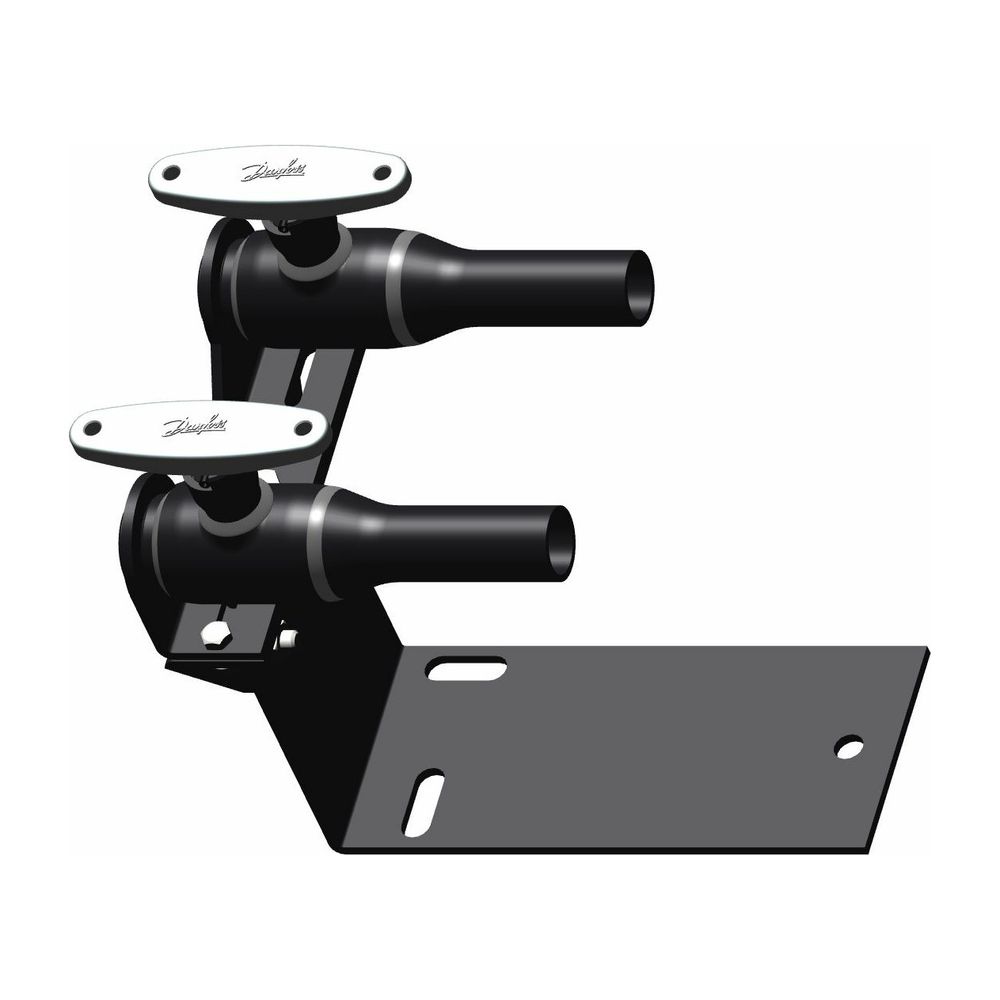

Danfoss Kugelhahn Typ JIP 140.17 ER-XL DN 20, Kvs 15m3/h, PN 40, Außengewinde und Innengewinde (AE - IG)
Der Danfoss Kugelhahn Typ JIP 140.17 ER-XL DN 20 ist ein robuster Zwillingshahn, der speziell für den zuverlässigen Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert wurde. Mit einem Kvs-Wert von 15 m³/h und einer Druckstufe von PN 40 ist dieser Kugelhahn für Anwendungen mit einer maximalen Mediumtemperatur von bis zu 180 °C geeignet. Die Anschlüsse sind als Außengewinde und Innengewinde (AE - IG) ausgeführt. Das vollverschweißte Gehäuse ist wartungsfrei und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV.
Welche Merkmale zeichnen den Danfoss Kugelhahn JIP 140.17 aus?
Der Kugelhahn verfügt über ein vollverschweißtes, einteiliges Gehäuse aus P 235 GH (ähnlich St. 37), das eine hohe Dichtheit und Wartungsfreiheit bietet. Die massive Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088) und ist mit einem zylindrischen, reduzierten Durchgang versehen. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit. Die Schaltwelle aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088) ist ebenfalls mit einer Schaltwellenverlängerung zur Isolierung ausgestattet. Die Sitzringe sind aus kohlegefülltem PTFE gefertigt.
Wie ist die Konstruktion und welche Prüfungen wurden durchgeführt?
Der Kugelhahn hat eine Baulänge von 160 mm und eine Nennweite von DN 20. Die Betätigung erfolgt über einen Handhebel mit T-Griff. Alle Danfoss Kugelhähne der Serie JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Dies stellt eine gleichbleibend hohe Qualität und Betriebssicherheit sicher.
Technische Daten
- Nennweite: DN 20
- Kvs-Wert: 15 m³/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 160 mm
- Anschlüsse: Außengewinde und Innengewinde (AE - IG)
- Gehäusematerial: P 235 GH (ähnlich St. 37)
- Kugelmaterial: Rostfreier Stahl (X5CrNi 18-10)
- Dichtungsmaterial: Polytetrafluorethylen (PTFE) und Graphit
- Betätigungsart: Handhebel T-Griff
Der Danfoss Kugelhahn Typ JIP 140.17 ER-XL bietet eine langlebige und wartungsfreie Lösung für die Regelung von Medien in anspruchsvollen Heizungs-, Kälte- und Fernwärmesystemen. Seine robuste Bauweise, die hochwertigen Materialien und die umfassenden Prüfungen stellen eine hohe Betriebssicherheit bei einem Nenndruck von PN 40 und einer maximalen Mediumtemperatur von 180 °C sicher. Mit einer Nennweite von DN 20 und einem Kvs-Wert von 15 m³/h ist er für vielfältige Anwendungen geeignet.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | Nicht standardm |
| Hersteller-Artikelnummer | 065N0907 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N0907 |
| Ausführung | gerade |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421653852 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 3,211 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| WEEE-Nr. | 66490570 |
