Beschreibung

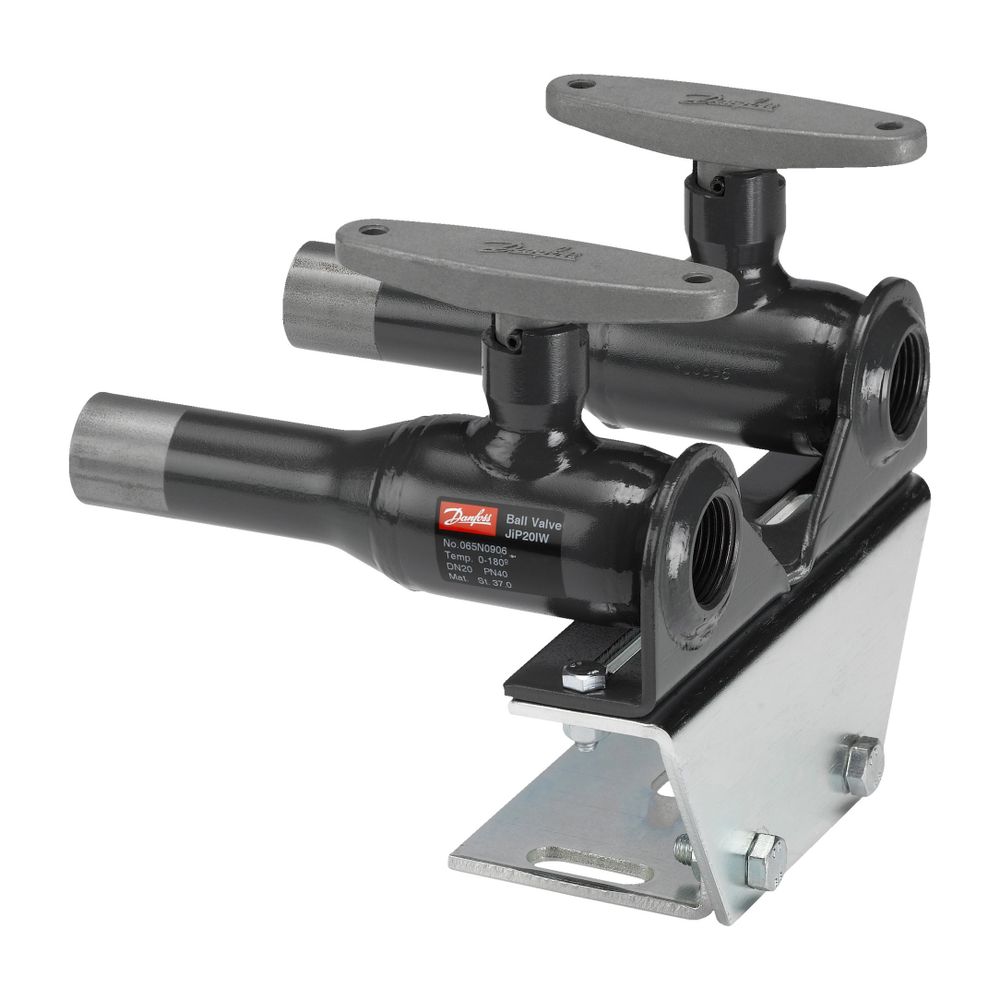

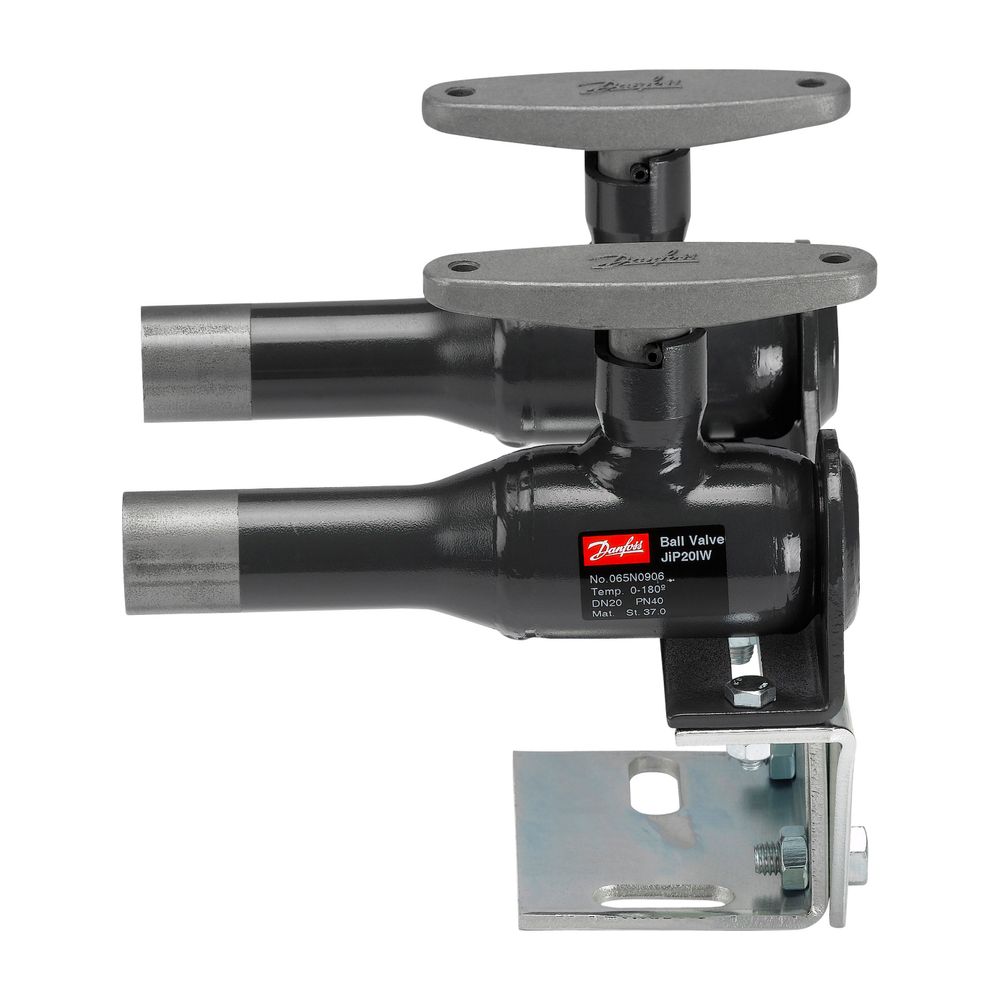

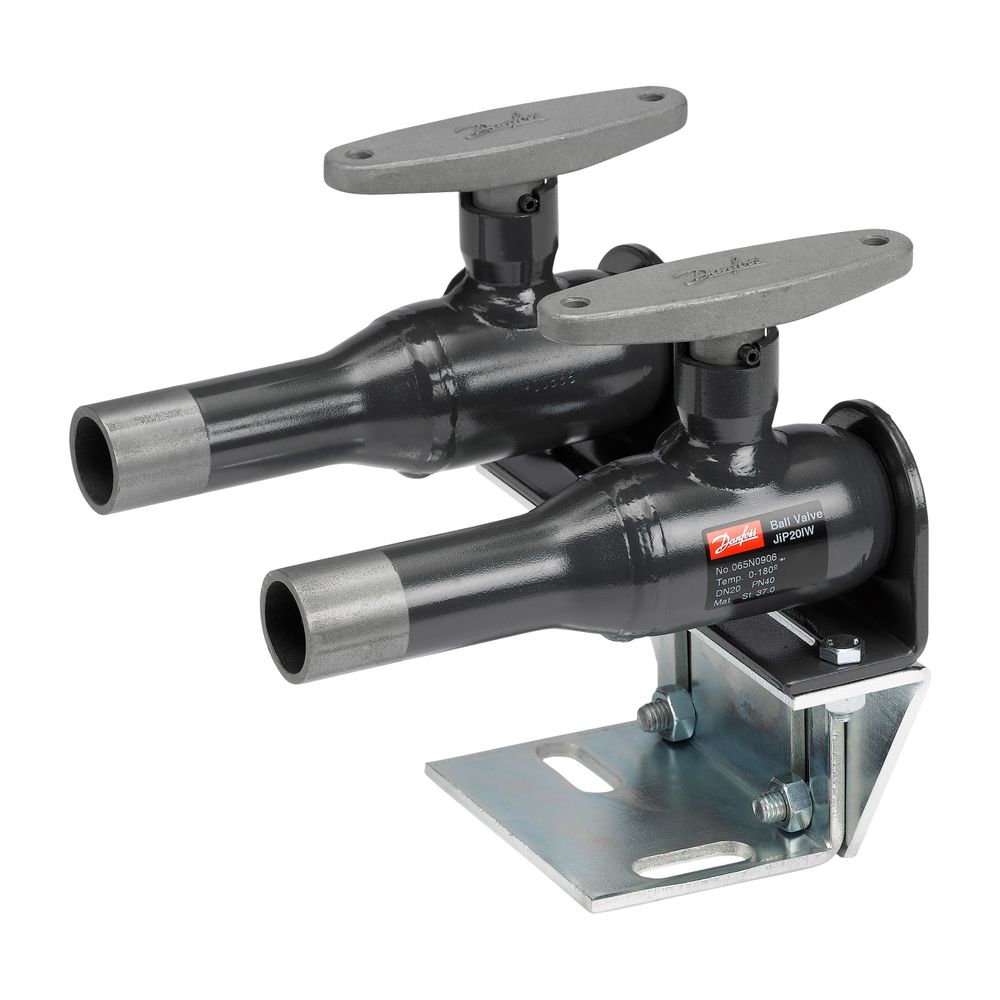

Danfoss Kugelhahn Typ JIP 140.17 ER DN 20, Kvs 15m3/h, PN 40, Außengewinde und Innengewinde (AE - IG)
Der Danfoss Kugelhahn Typ JIP 140.17 ER DN 20 ist eine robuste und wartungsfreie Komponente für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einem Kvs-Wert von 15 m3/h und einem Nenndruck von PN 40 ist er für Medientemperaturen von bis zu 180 Grad Celsius ausgelegt. Die Ausführung mit Außengewinde und Innengewinde (AE - IG) ermöglicht vielseitige Anschlussmöglichkeiten.
Wie ist der Danfoss Kugelhahn konstruiert und welche Materialien werden verwendet?
Der Kugelhahn verfügt über ein einteiliges, vollverschweißtes Gehäuse aus Stahl (P 235 GH, ähnlich St. 37). Die massive Kugel ist mit einem zylindrischen Durchgang versehen und besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301). Die Schaltwelle ist ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305) gefertigt. Für die Sitzringe kommt kohlegefülltes Polytetrafluorethylen (PTFE) zum Einsatz, während die Dichtungen an der Schaltwelle aus Polytetrafluorethylen (PTFE) und Graphit bestehen. Diese Kombination ermöglicht eine alterungsbeständige und wartungsfreie Abdichtung zur Atmosphäre. Eine Schaltwellenverlängerung ist zur Isolierung gemäß EnEV integriert.
Welche Leistungsmerkmale und Prüfungen zeichnen den Kugelhahn aus?
Alle Danfoss Kugelhähne des Typs JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Dies stellt die hohe Zuverlässigkeit und Langlebigkeit des Produkts im täglichen Betrieb sicher. Der Kugelhahn hat eine Baulänge von 160 mm und eine Nennweite von DN 20. Die Bedienung erfolgt komfortabel über einen Handhebel mit T-Griff.
Technische Daten
- Nennweite: DN 20
- Kvs-Wert: 15 m3/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 160 mm
- Anschlüsse: Außengewinde und Innengewinde (AE - IG)
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Werkstoff Kugel: Rostfreier Stahl (X5CrNi 18-10)
- Dichtungsmaterial: Polytetrafluorethylen (PTFE) / Graphit
- Betätigungsart: Handhebel T-Griff
Der Danfoss Kugelhahn Typ JIP 140.17 ER bietet eine zuverlässige und langlebige Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanwendungen. Seine robuste Bauweise aus Stahl und rostfreiem Stahl, kombiniert mit wartungsfreien Polytetrafluorethylen-Dichtungen, ermöglicht einen sicheren Betrieb bei einem Nenndruck von PN 40 und Medientemperaturen bis 180 °C. Mit einer Nennweite von DN 20 und einem Kvs-Wert von 15 m3/h ist er eine effiziente Komponente für die Fluidsteuerung.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-IW-TW |
| Hersteller-Artikelnummer | 065N0906 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N0906 |
| Ausführung | gerade |
| Bedienung | T-Griff |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421652923 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 2,565 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
