Beschreibung
Danfoss Kugelhahn Typ JIP 140.17 DN 32, Kvs 52m3/h, PN 40, Anschlüsse Innengewinde (IG - IG)
Der Danfoss Kugelhahn Typ JIP 140.17 DN 32 ist eine robuste und wartungsfreie Komponente für Heizungs-, Kälte- und Fernwärmesysteme. Er zeichnet sich durch einen Kvs-Wert von 52 m³/h, einen Nenndruck von PN 40 und eine maximale Mediumtemperatur von 180 °C aus. Die Anschlüsse sind als Innengewinde ausgeführt und verfügen über Kupplungsanschlüsse, was eine einfache Integration in bestehende Rohrsysteme ermöglicht.
Wie ist der Danfoss Kugelhahn Typ JIP 140.17 konstruiert und welche Materialien werden verwendet?
Der Kugelhahn verfügt über ein vollverschweißtes, einteiliges Gehäuse aus Stahl (P 235 GH, ähnlich St. 37), das für hohe Druck- und Temperaturbelastungen ausgelegt ist. Die Kugel besteht aus massivem rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) und besitzt einen zylindrischen Durchgang mit reduziertem Querschnitt. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt. Die Schaltwelle, ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305), ist mit einer Verlängerung zur Isolierung gemäß EnEV ausgestattet. Die Ausführung des Kugelhahns ist gerade.
Welche Funktionen bietet der Danfoss Kugelhahn und wie wird er betätigt?

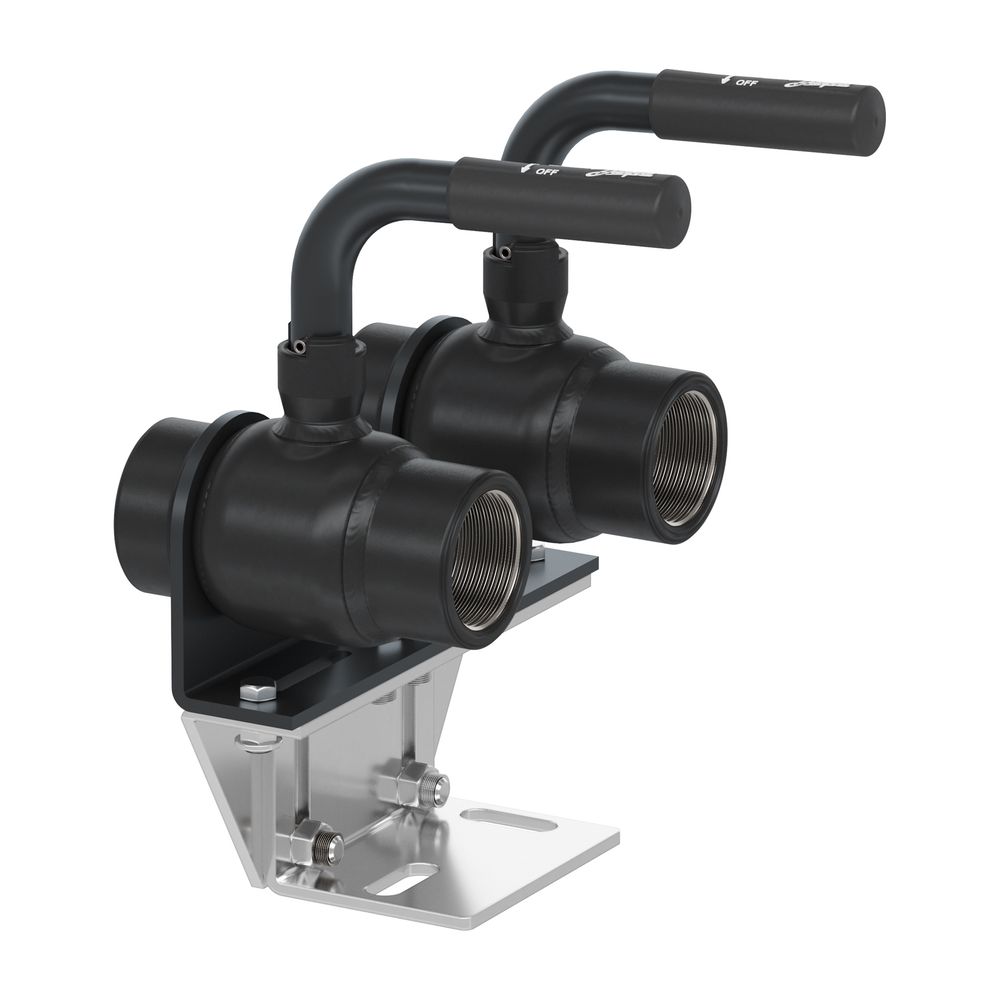

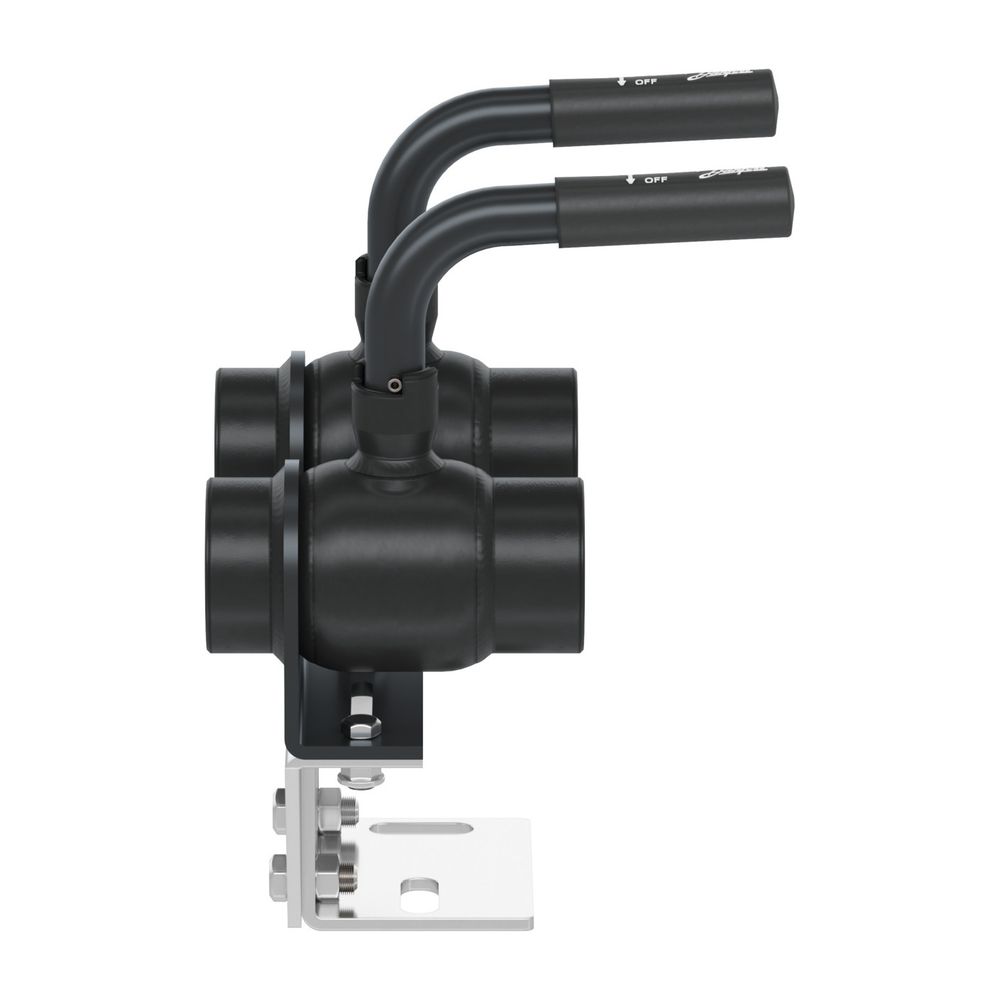

Dieser Danfoss Kugelhahn Typ JIP 140.17 ist als Zwillingshahn konzipiert und wartungsfrei. Die Betätigung erfolgt über einen Handhebel in L-Form. Alle Danfoss Kugelhähne Typ JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Dies stellt die Zuverlässigkeit und Dichtheit im Betrieb sicher. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge nötig.
Für welche Einsatzbereiche ist der Danfoss Kugelhahn geeignet?
Der Kugelhahn ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen vorgesehen. Er ist für Rohrleitungen mit einer Nennweite von DN 32 ausgelegt und kann Medien mit Temperaturen bis zu 180 °C und einem maximalen Druckunterschied von 40 bar sicher handhaben. Der Kugelhahn ist nicht als Volldurchgangsventil ausgeführt.
Technische Daten
- Nennweite: DN 32
- Kvs-Wert: 52 m³/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Anschlüsse: Innengewinde
- Betätigungsart: Handhebel L-Form
- Gehäusematerial: Stahl (P 235 GH)
- Kugelmaterial: Rostfreier Stahl (X5CrNi 18-10)
- Dichtungsmaterial: Polytetrafluorethylen (PTFE) / Graphit
- Volldurchgang: Nein
Der Danfoss Kugelhahn Typ JIP 140.17 bietet eine zuverlässige und langlebige Lösung für die Absperrung in anspruchsvollen Heizungs-, Kälte- und Fernwärmeanlagen. Mit seiner robusten Bauweise, den hochwertigen Werkstoffen und der geprüften Dichtheit ist er für den Dauerbetrieb bei hohen Temperaturen bis 180 °C und Drücken bis PN 40 ausgelegt und unterstützt eine sichere und effiziente Systemsteuerung.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-II-TW |
| Hersteller-Artikelnummer | 065N0816 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N0816 |
| Ausführung | gerade |
| Bedienung | T-Griff |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421652633 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 3,402 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
