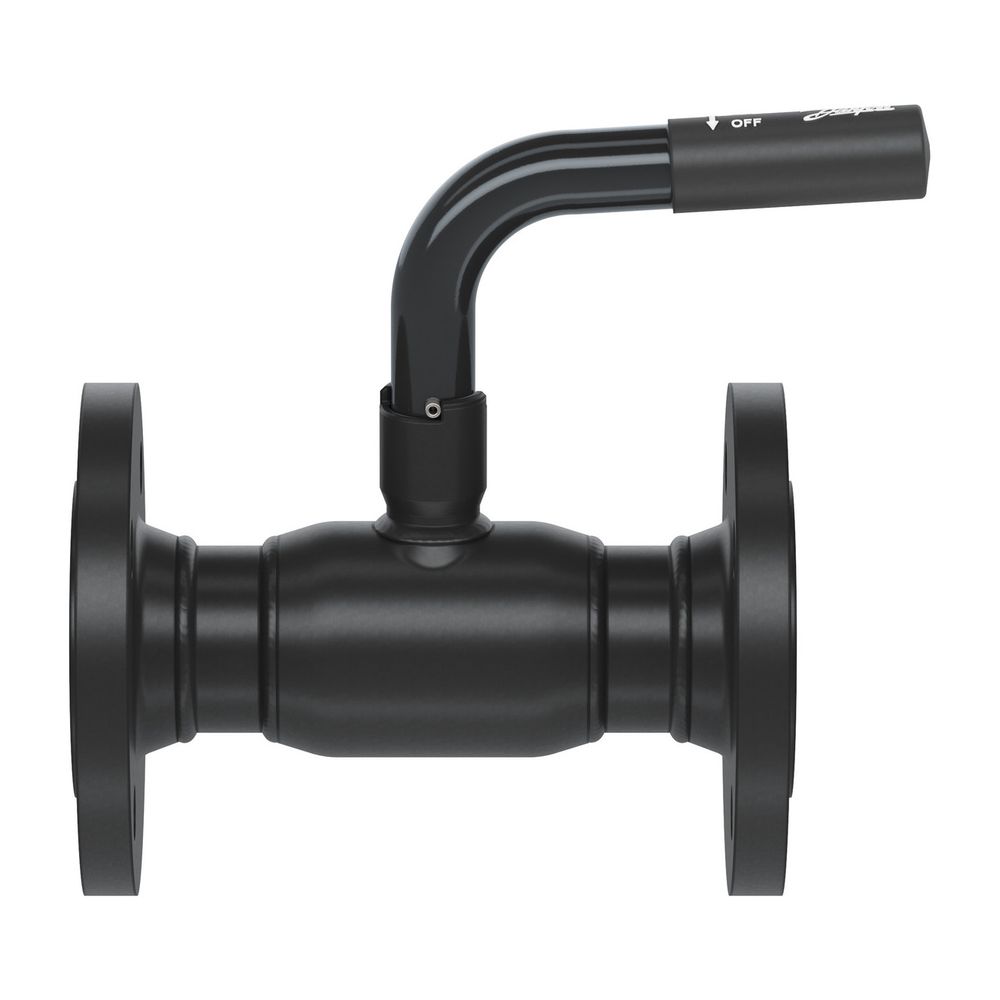

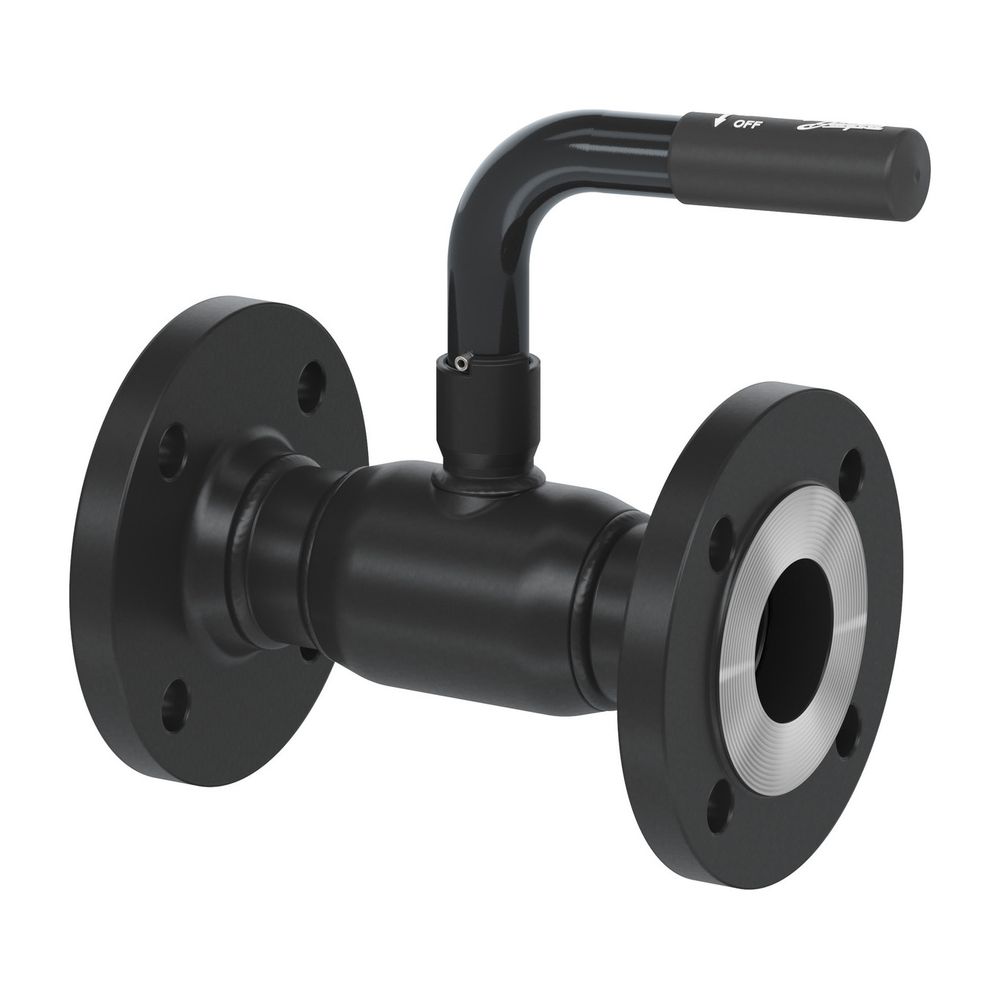

Danfoss Kugelhahn Typ JIP 140.10 DN 25, Kvs 34m3/h, PN 40, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 140.10 DN 25 ist eine robuste Absperrarmatur mit einem Kvs-Wert von 34 m³/h und einem Nenndruck von PN 40. Er ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert und verfügt über beidseitige Flanschanschlüsse. Das vollverschweißte Gehäuse und der reduzierte Durchgang machen ihn besonders geeignet für geschlossene Wasserkreisläufe mit zirkulierendem Medium und Temperaturen bis zu 180 °C. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV ist integriert.

Welche Vorteile bietet der Danfoss Kugelhahn Typ JIP 140.10?

Der Kugelhahn zeichnet sich durch eine optimierte Medienführung aus, die zu hohen kv-Werten führt und somit die Pumpenenergiekosten reduziert. Eine lange Lebensdauer und optimale Dichtigkeit werden durch die Konstruktion und den Werkstoff der Kugeldichtung (kohlegefülltes Polytetrafluorethylen (PTFE)) sowie die Schaftdichtung aus Graphit sichergestellt. Die Armatur ist wartungsfrei und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV. Die massive Kugel mit zylindrischem Durchgang sorgt für eine zuverlässige Absperrung.

Aus welchen Materialien besteht der Kugelhahn und wie ist er konstruiert?

Das Gehäuse und die Schweißenden bestehen aus Stahl (P 235 GH, ähnlich St. 37). Die Kugel ist aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088) gefertigt, während die Schaltwelle ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9) besteht. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit an der Schaltwelle. Die Konstruktion ist einteilig und vollverschweißt, was die Dichtigkeit und Langlebigkeit erhöht. Der Kugelhahn verfügt über einen reduzierten Durchgang und massive Kugeln mit zylindrischem Durchgang.

Für welche Einsatzbedingungen ist der Kugelhahn geeignet?

Der Kugelhahn ist für Medien wie Zirkulationswasser und glykolhaltiges Wasser mit bis zu 50 % Glykolanteil ausgelegt. Er kann Temperaturen von 0 °C bis maximal 180 °C und einen maximalen Druckunterschied von 40 bar bei 20 °C standhalten. Die Leckrate entspricht der Klasse A nach DIN EN 12266-1 in beiden Richtungen. Die Mindestlager- und Transporttemperatur beträgt minus 40 °C.

Welche Prüfungen und Normen erfüllt der Danfoss Kugelhahn?

Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Zudem erfüllen sie die DGFL-Richtlinie 2014/68/EU Modul H1. Danfoss A/S ist nach ISO 9001 zertifiziert und verfügt zusätzlich über Zertifizierungen nach EN/ISO 14001 und EN/ISO 45001.

Technische Daten

• Nennweite: DN 25
• Kvs-Wert: 34 m³/h
• Nenndruck: PN 40
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 160 mm
• Anschlüsse: Flansch PN 40 - Flansch PN 40
• Betätigungsart: Handhebel L-Form
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: Rostfreier Stahl (X5CrNi 18-10)
• Werkstoff Kugeldichtung: Polytetrafluorethylen (PTFE)
• Leckrate: Klasse A nach DIN EN 12266-1

Der Danfoss Kugelhahn Typ JIP 140.10 mit DN 25, Kvs 34 m³/h und PN 40 ist eine zuverlässige und wartungsfreie Absperrarmatur für anspruchsvolle Anwendungen in der Heizungs-, Kälte- und Fernwärmetechnik. Seine robuste Bauweise mit vollverschweißtem Gehäuse, hochwertigen Dichtungsmaterialien und optimierter Medienführung sorgt für eine lange Lebensdauer, hohe Dichtigkeit und energieeffizienten Betrieb bei Temperaturen bis 180 °C.
