Jung Pumpen Highlogo 2-610 LCSX Set mit Außenschrank Typ A

Das Jung Pumpen Highlogo 2-610 LCSX Set mit Außenschrank Typ A ist eine fortschrittliche Mikroprozessor-Steuerung, konzipiert für das niveauabhängige Ein- und Ausschalten von ein oder zwei direkt startenden Pumpen, auch mit Ex-Schutz. Dieses Set wird in einem robusten Außenschrank Typ A geliefert, der eine sichere Außenaufstellung ermöglicht. Es bietet flexible Steuerungskonzepte und eine intuitive Bedienung für vielfältige Anwendungen, beispielsweise in der Abwassertechnik oder bei der Wasserförderung.

Welche Funktionen bietet die Highlogo 2-610 LCSX Steuerung?

Die Mikroprozessor-Steuerung Highlogo 2-610 LCSX ermöglicht das präzise niveauabhängige Schalten von ein oder zwei direkt startenden Drehstrompumpen, auch in explosionsgeschützten Bereichen. Die Niveauerfassung im Schacht kann mittels Kugeltauchschaltern, Staudruckglocken oder hydrostatischen Tauchsonden erfolgen, wobei das Wasserniveau bei letzterer Option direkt auf dem Steuerungsdisplay visualisiert wird. Für erhöhte Sicherheit sorgen zwei voneinander unabhängige Niveaugeber für die Ein-/Aus-Schaltfunktion und eine automatische Noteinschaltung mit Alarmmeldung. Eine automatisch wechselnde Einschaltung der Pumpen sowie eine wählbare ATEX-gerechte Überwachung von Motortemperatur und Laufzeit sind weitere Merkmale. Die Steuerung ist anschlussfertig, nullspannungssicher und entspricht den EU EMC- und Niederspannungsrichtlinien.

Wie erfolgt die Bedienung und Überwachung des Systems?

Die Steuerung wird menügeführt über einen Drehknopf und ein beleuchtetes Grafikdisplay bedient, das alle Informationen und Alarmmeldungen im Klartext anzeigt. Einstellungen sind passwortgeschützt. Das System überwacht umfassend Betriebsparameter wie Betriebsstunden, Füllstände, Motorstrom und Laufzeiten. Konfigurierbare Funktionen umfassen Nachlaufzeiten, Einschaltverzögerungen nach Netzausfall und automatische Probeläufe. Ein Ereignisspeicher für 70 Meldungen ist integriert. Die Meldeanlage bietet potentialfreie Wechsler für Sammelstörmeldung und Hochwasseralarm, einen Wechsler zur Ansteuerung einer Warnleuchte sowie einen quittierbaren elektronischen Summer. Eine Akku-Ladeschaltung für netzunabhängigen Hochwasseralarm ist ebenfalls vorhanden.

Welche Eigenschaften bietet der Außenschrank Typ A?

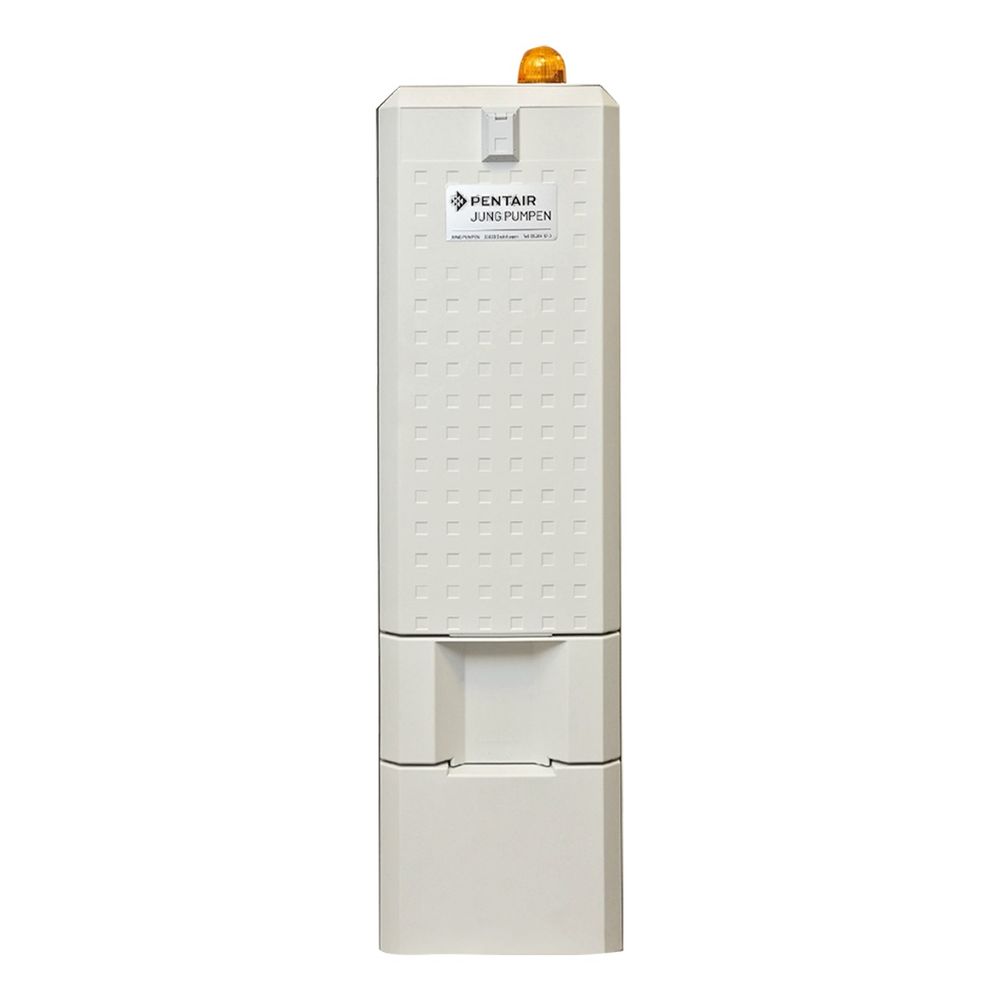

Der Außenschrank Typ A ist für die Außenaufstellung konzipiert und verfügt über einen integrierten Sockel. Er ist vorgerüstet für den Einbau eines Profilhalbzylinders und bietet Außenmaße von 1415 x 316 x 224 mm (HxBxT) bei einer Nutztiefe von 194 mm. Die Schutzart beträgt IP 44, die Farbe ist RAL 7035. Zur Vermeidung von Schwitzwasserbildung wird empfohlen, den Sockelboden ca. 5 cm über der Erdgleiche mit weißem Sand zu füllen und das Kabelleerrohr mit einem Dichtstopfen zu verschließen.

Welche zusätzlichen Komponenten sind im Set enthalten?

Eine orange, schlagfeste und diebstahlsichere Blitzleuchte (IP 65) ist im Außenschrank vormontiert und wird über den potentialfreien Kontakt der Alarmanlage des Steuergerätes angesteuert. Der beiliegende Dichtstopfen für Kabelleerrohr DN 100 (di=110 mm) wird oberhalb der Rückstauebene eingesetzt, entspricht den Forderungen der VDE 165 und ist schwadensicher sowie TÜV-geprüft. Er trennt explosionsgefährdete Räume von solchen ohne Ex-Schutz und eignet sich für die Durchführung von bis zu 9 Leitungen mit Durchmessern von 7 mm, 14 mm und 20 mm.

Technische Daten

• Hersteller-Warengruppe: Steuerungen
• Hersteller-Produktgruppe: HIGHLOGO - DIREKT-START
• Betriebsspannung: 3/N/PEx230/400 V, 50 Hz
• Motorschütze: 4,0 KW / 400 V
• Motorschutzschalter: 6,3-10,0 A
• Hauptschalter: 15 kW
• Steuerungsgehäuse Schutzart: IP 44
• Außenschrank Außenmaße (HxBxT): 1415 x 316 x 224 mm
• Außenschrank Schutzart: IP 44
• Blitzleuchte Schutzart: IP 65

Das Jung Pumpen Highlogo 2-610 LCSX Set mit Außenschrank Typ A stellt eine umfassende und zuverlässige Lösung für die niveauabhängige Steuerung von Pumpen dar. Die Mikroprozessor-Steuerung ermöglicht das präzise Schalten von ein oder zwei direkt startenden Pumpen, auch in explosionsgeschützten Bereichen, und bietet eine intuitive Bedienung über das grafische Display. Der robuste Außenschrank mit integrierter Blitzleuchte und der beiliegende Dichtstopfen runden das System ab und tragen zur Sicherheit und Funktionalität bei.

Lieferumfang

• 1x Jung Pumpen Highlogo 2-610 LCSX Set (inkl. Steuerung, Außenschrank Typ A, vormontierter Blitzleuchte und Profilhalbzylinder)
• 1x Dichtstopfen für Kabelleerrohr DN 100 (di=110 mm)
