Beschreibung

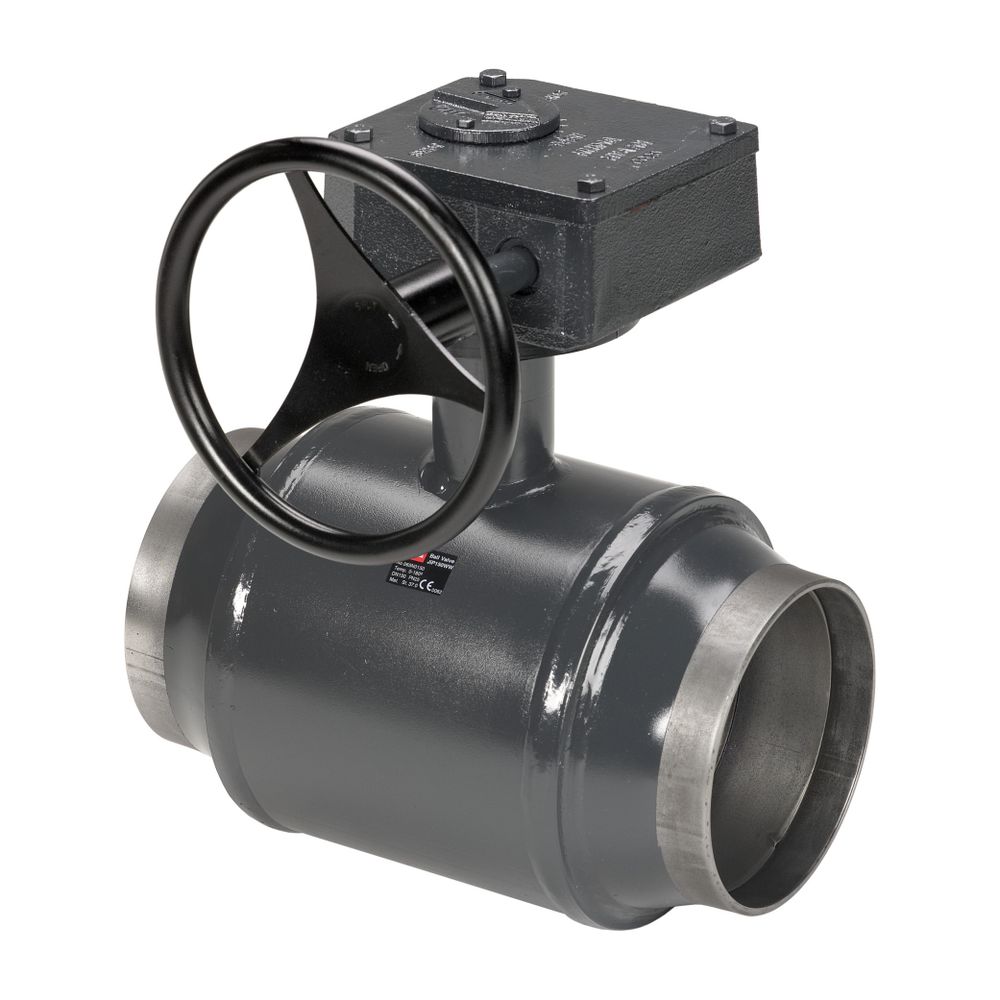

Danfoss Kugelhahn Typ JIP 125.12 DN 400, Kvs 10400m3/h, PN 25, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 125.12 ist ein robuster und wartungsfreier Kugelhahn für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einer Nennweite von DN 400, einem Kvs-Wert von 10400 m3/h und einem Nenndruck von PN 25 ist dieses Ventil für hohe Durchflussmengen und Drücke bis maximal 180 °C ausgelegt. Die beidseitigen Anschweißenden (AE-AE) ermöglichen eine sichere und dauerhafte Integration in Rohrleitungssysteme.
Wie ist der Danfoss Kugelhahn JIP 125.12 konstruiert und welche Materialien werden verwendet?
Das Ventil verfügt über ein vollverschweißtes, einteiliges Gehäuse aus Stahl (P 235 GH, ähnlich St. 37), das wartungsfrei ist. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet. Eine Schaltwellenverlängerung ist zur Isolierung gemäß EnEV vorhanden. Die Schaltwelle ist aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) gefertigt. Der Kugelhahn besitzt einen reduzierten Durchgang.
Welche Dichtungen und Abdichtungen sind verbaut?
Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit an der Schaltwelle. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE). Diese Materialien ermöglichen eine zuverlässige Abdichtung und eine lange Lebensdauer des Ventils.
Welche Qualitätsstandards erfüllt der Danfoss Kugelhahn JIP 125.12?
Alle Danfoss Kugelhähne der Serie JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen unterzogen. Diese Prüfungen erfolgen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20, um die Zuverlässigkeit und Sicherheit im Betrieb zu bestätigen.
Wie erfolgt die Betätigung und welche Anschlüsse sind vorhanden?
Die Betätigung des Ventils erfolgt über ein S-Getriebe oder ein Handrad, was eine präzise Steuerung des Durchflusses ermöglicht. Der Kugelhahn ist mit Anschweißenden auf beiden Seiten ausgestattet, was eine feste und dichte Verbindung in Rohrleitungssystemen sicherstellt.
Technische Daten
- Nennweite: DN 400
- Kvs-Wert: 10400 m3/h
- Nenndruck: PN 25
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 820 mm
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Material Kugel: Rostfreier Stahl (X5CrNi 18-10)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Betätigungsart: S-Getriebe / Handrad
- Max. Druckunterschied bei 20 °C: 25
Der Danfoss Kugelhahn Typ JIP 125.12 bietet eine wartungsfreie und langlebige Lösung für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit seiner hohen Durchflusskapazität von 10400 m3/h, robusten Materialien und geprüfter Dichtheit ist er für anspruchsvolle Anwendungen bis 180 °C und einem Nenndruck von PN 25 ausgelegt.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-WW, RB, Sch |
| Hersteller-Artikelnummer | 065N0176 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N0176 |
| Ausführung | gerade |
| Bedienung | Schneckenkasten |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421650387 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 379,4 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 25 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
