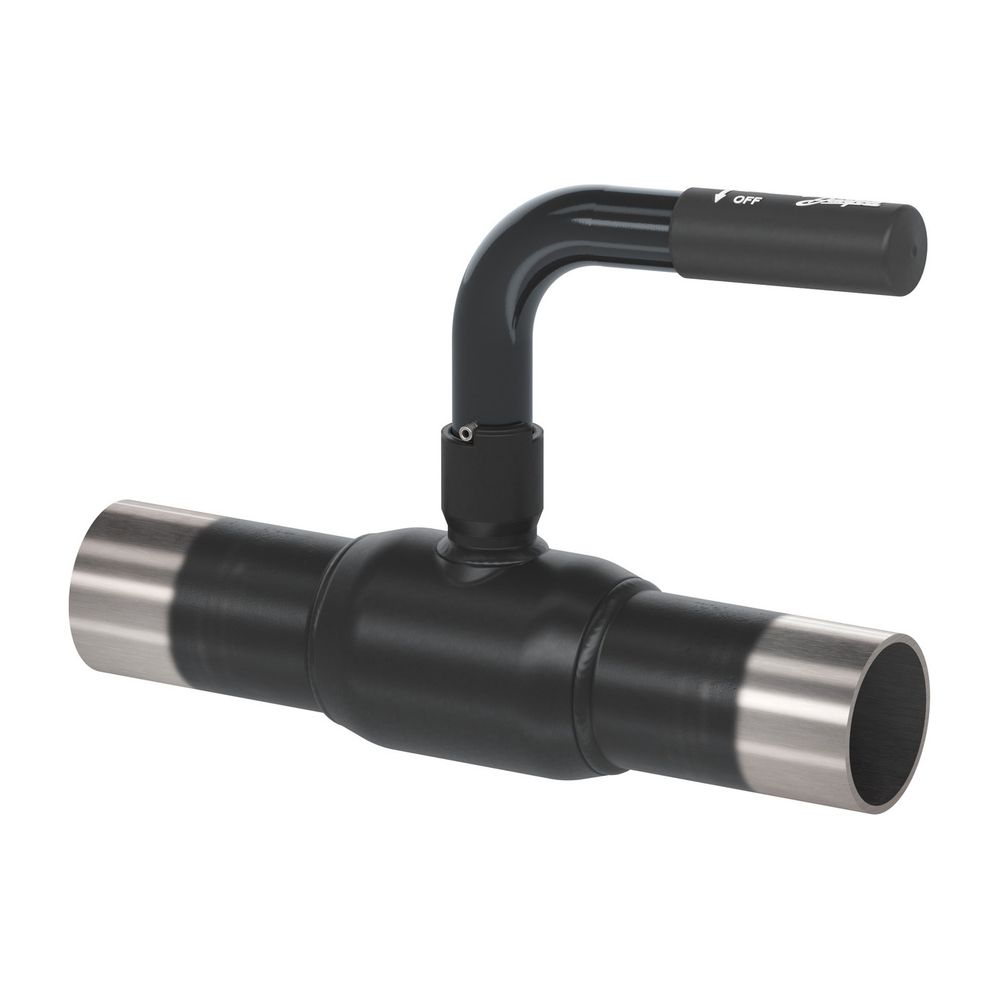

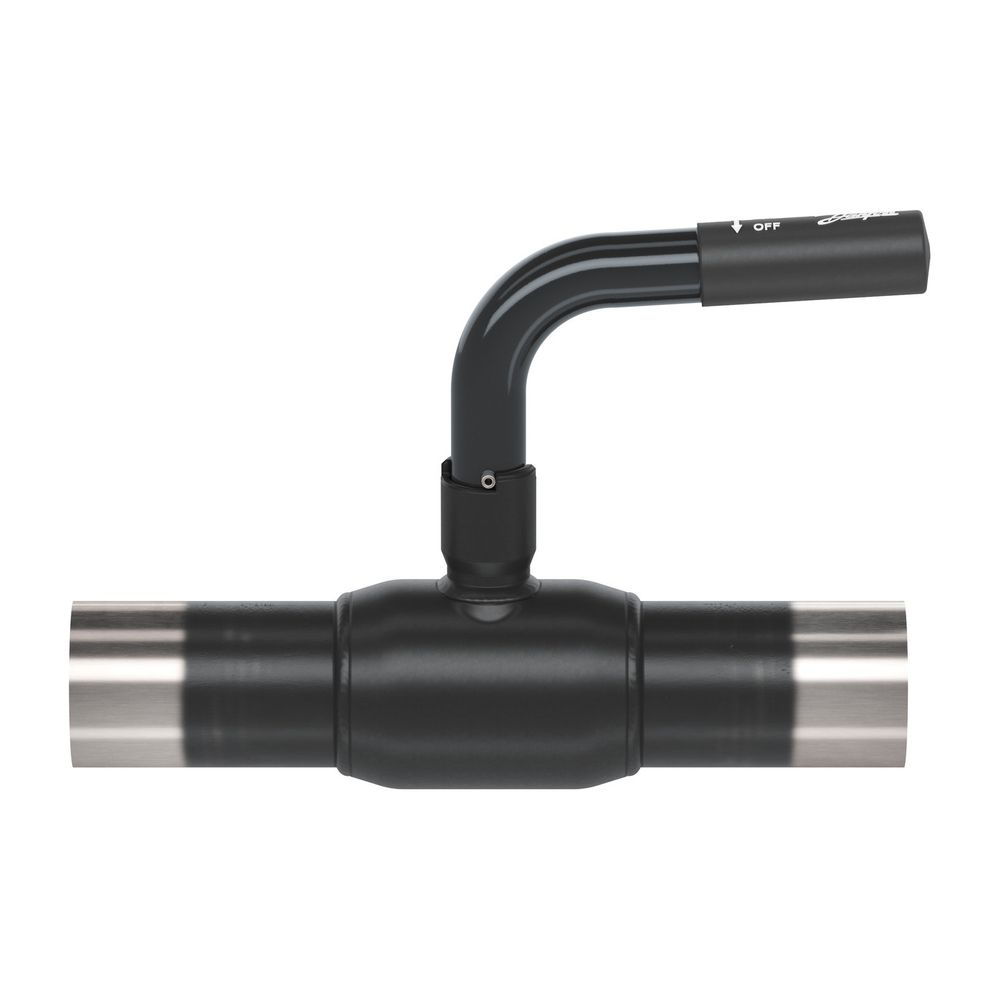

Danfoss Kugelhahn JIP-WW 140.12, DN 32, Kvs 52m3/h, PN 40, Anschweißende beidseitig, 065N0115

Der Danfoss Kugelhahn Typ JIP 140.12 mit einer Nennweite von DN 32 und einem Kvs-Wert von 52 m3/h ist eine robuste Absperrarmatur für Heizungs-, Kälte- und Fernwärmesysteme. Er ist für einen Nenndruck von PN 40 ausgelegt und verfügt über beidseitige Anschweißenden (AE-AE). Das vollverschweißte Gehäuse und die wartungsfreie Konstruktion machen ihn zu einer optimalen Lösung für geschlossene Wasserkreisläufe mit zirkulierendem Medium wie Wasser oder glykolhaltigem Wasser bis zu 50 % Glykolanteil. Die maximale Betriebstemperatur beträgt 180 °C.

Welche Vorteile bietet der Danfoss Kugelhahn Typ JIP 140.12?

Dieser Kugelhahn zeichnet sich durch eine optimierte Medienführung aus, die zu hohen kv-Werten führt und somit die Pumpenenergiekosten reduziert. Die Konstruktion mit einem vollverschweißten Gehäuse und hochwertigen Materialien wie kohlefaserverstärktem Polytetrafluorethylen (PTFE) und Graphit für die Kugel- und Schaftdichtung sorgt für eine lange Lebensdauer und optimale Dichtigkeit. Die Armatur ist wartungsfrei und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV. Für dieses spezifische Modell ist ein reduzierter Durchgang vorgesehen.

Aus welchen Materialien besteht der Kugelhahn?

Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus Stahl P 235 GH (ähnlich St. 37). Die Kugel ist aus rostfreiem Stahl X5CrNi 18-10 (ähnlich 1.4301) gefertigt, während die Schaltwelle aus rostfreiem Stahl X10CrNiS 18-9 (ähnlich 1.4305) besteht. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) und die Dichtungen an der Schaltwelle aus Polytetrafluorethylen (PTFE) und Graphit.

Für welche Einsatzbereiche ist der Kugelhahn geeignet?

Der Danfoss Kugelhahn Typ JIP 140.12 ist speziell für Fernwärme- und Fernkältenetze mit zirkulierendem Medium konzipiert. Er eignet sich für geschlossene Wasserkreisläufe, in denen Temperaturen von 0 °C bis maximal 180 °C und ein Nenndruck von PN 40 vorherrschen. Die Armatur ist für Medien wie Zirkulationswasser und glykolhaltiges Wasser mit bis zu 50 % Glykolanteil ausgelegt. Die Anschweißenden ermöglichen eine sichere und dauerhafte Verbindung in Rohrleitungssystemen. Die Betätigung erfolgt mittels eines Handhebels in L-Form.

Welche Prüfungen und Normen erfüllt der Danfoss Kugelhahn Typ JIP 140.12?

Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Die Armatur entspricht der DGFL-Richtlinie 2014/68/EU Modul H1.

Technische Daten

• Nennweite: DN 32
• Kvs-Wert: 52 m3/h
• Nenndruck: PN 40
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 260 mm
• Anschlussart: Anschweißende beidseitig (AE-AE)
• Werkstoff Gehäuse: Stahl P 235 GH (ähnlich St. 37)
• Material Kugel: Rostfreier Stahl X5CrNi 18-10 (ähnlich 1.4301)
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Betätigungsart: Handhebel L-Form

Der Danfoss Kugelhahn Typ JIP 140.12 bietet eine langlebige und wartungsfreie Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmesysteme. Mit seinem vollverschweißten Gehäuse, der hohen Druckstufe PN 40 und der maximalen Mediumtemperatur von 180 °C erfüllt er zuverlässig die Anforderungen an Absperrarmaturen in geschlossenen Wasserkreisläufen.
