Beschreibung

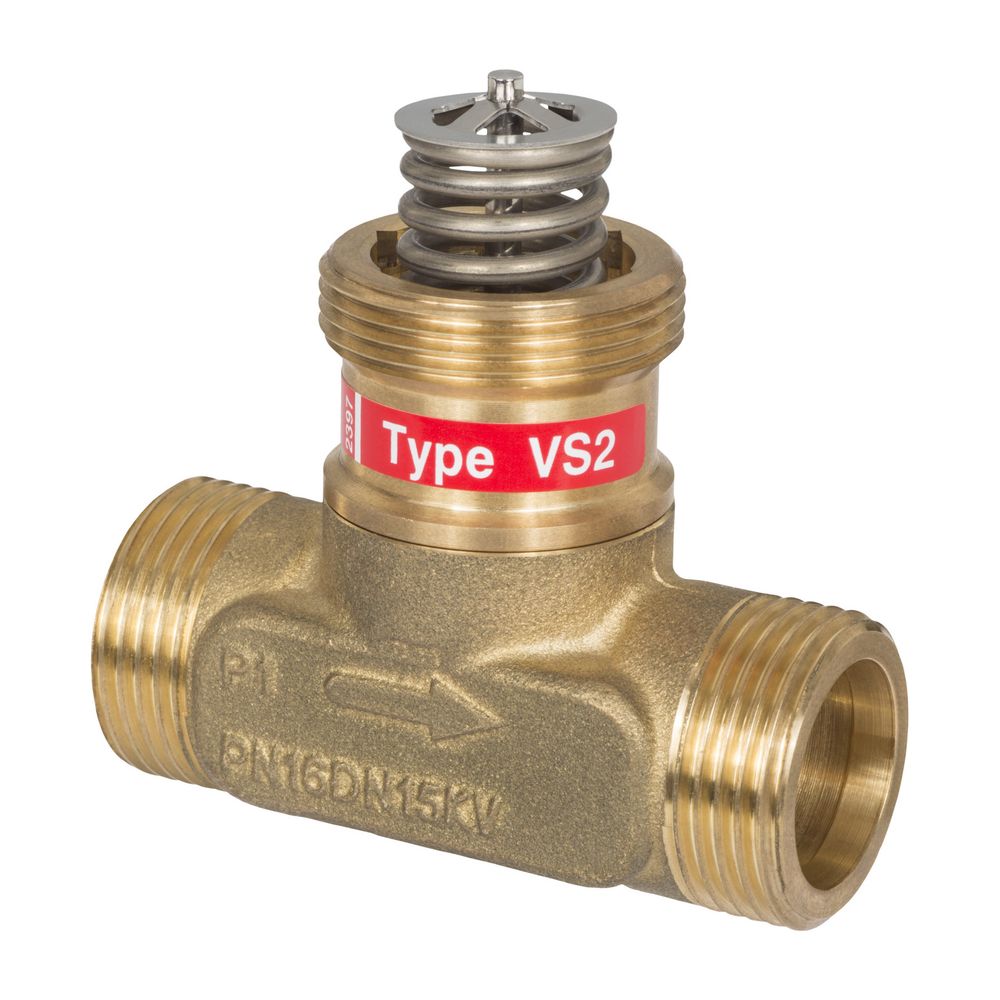

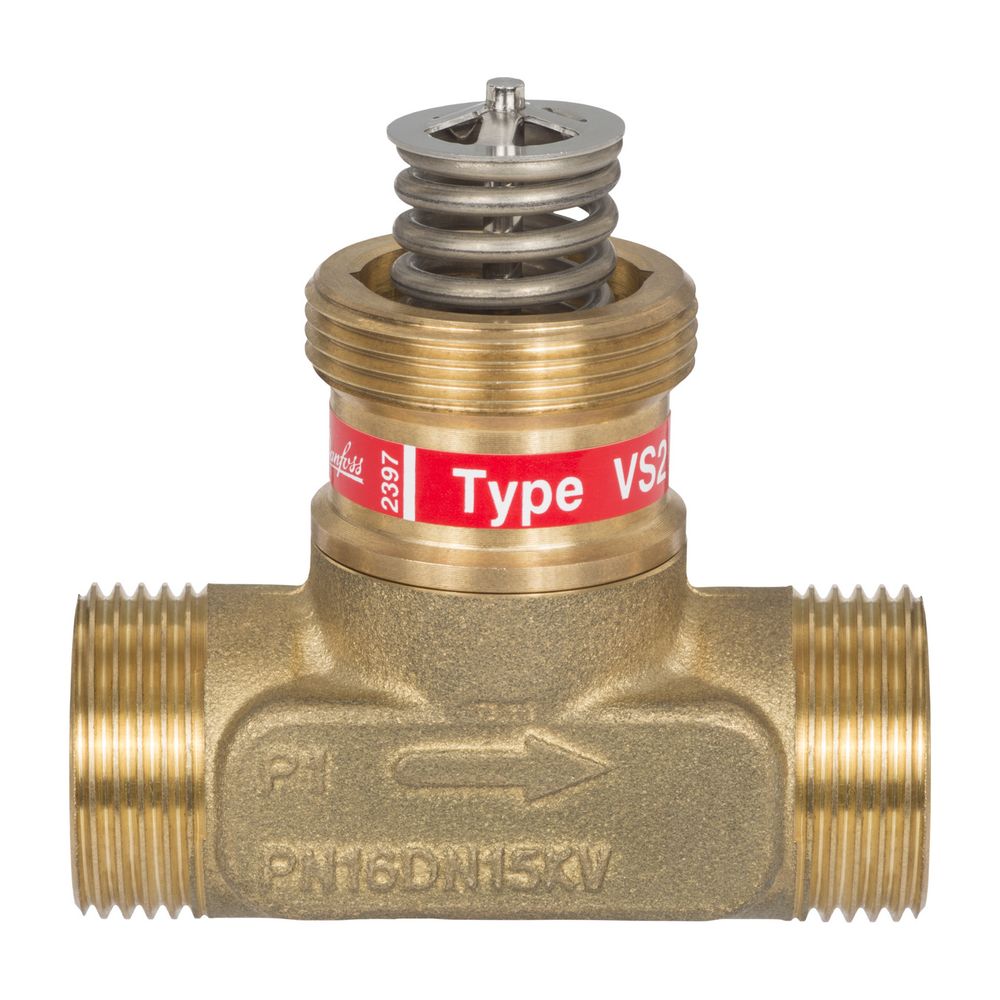

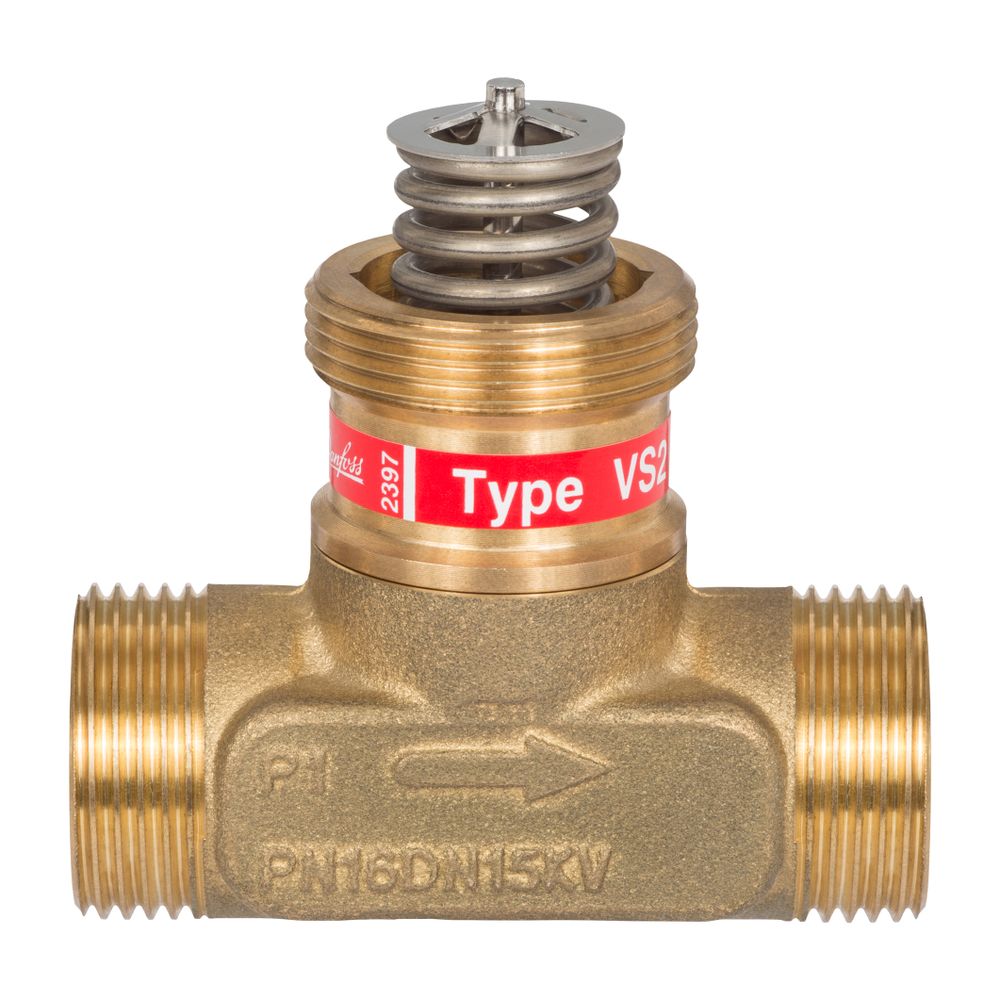

Danfoss Durchgangsventil VS2 DN 20 Kvs 2,5, PN 16, entzinkungsfreies Messing

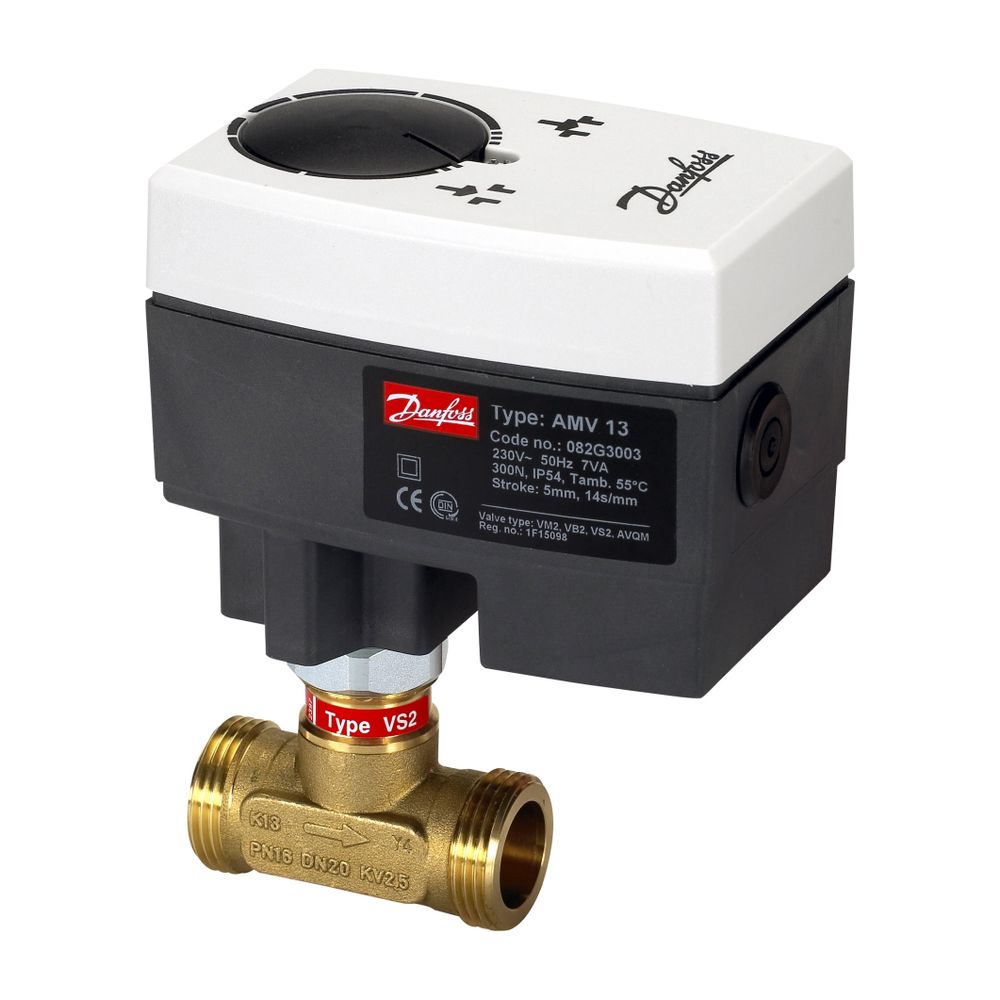

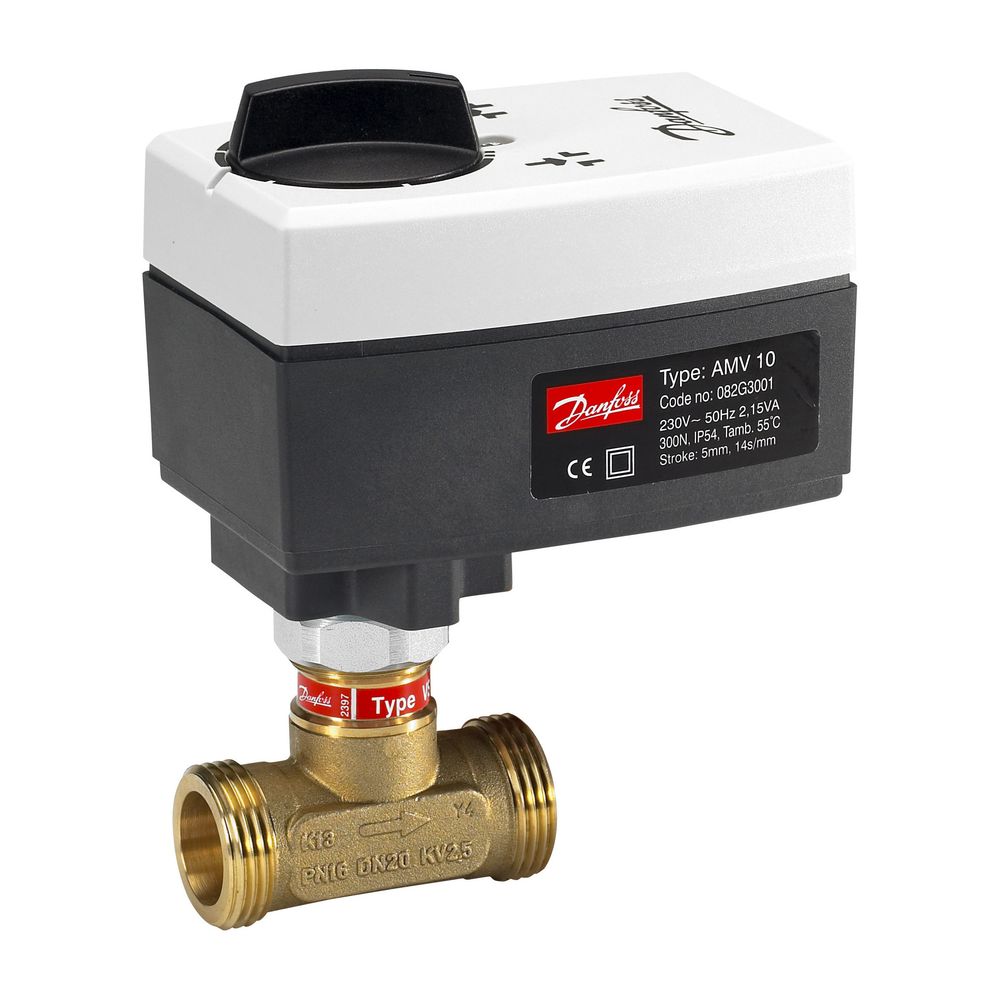

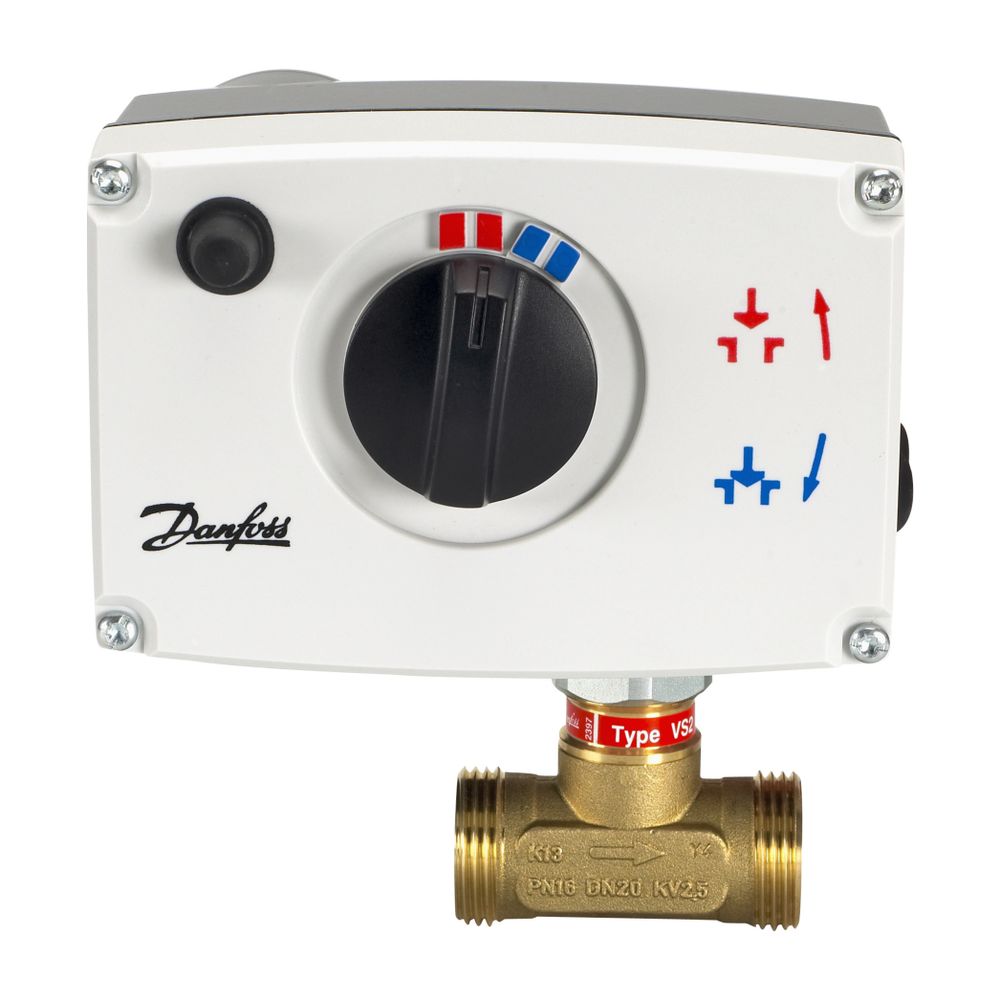

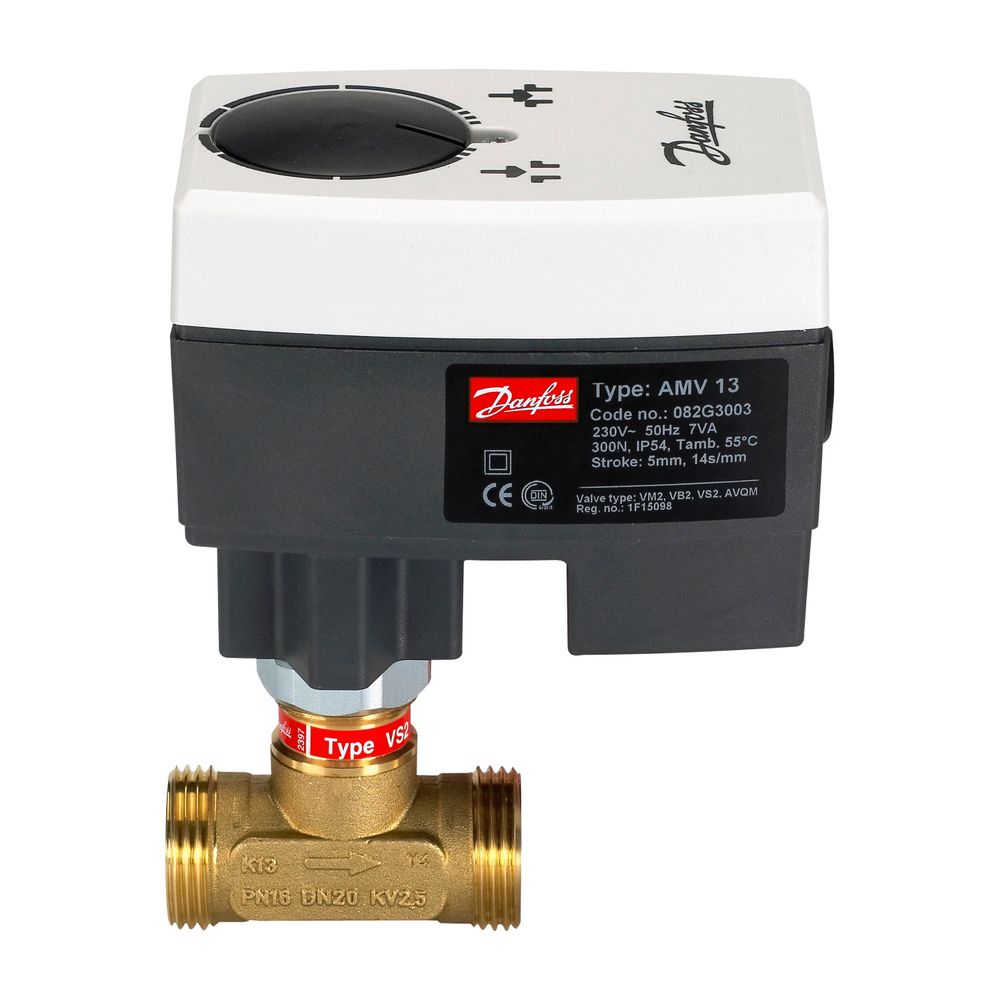

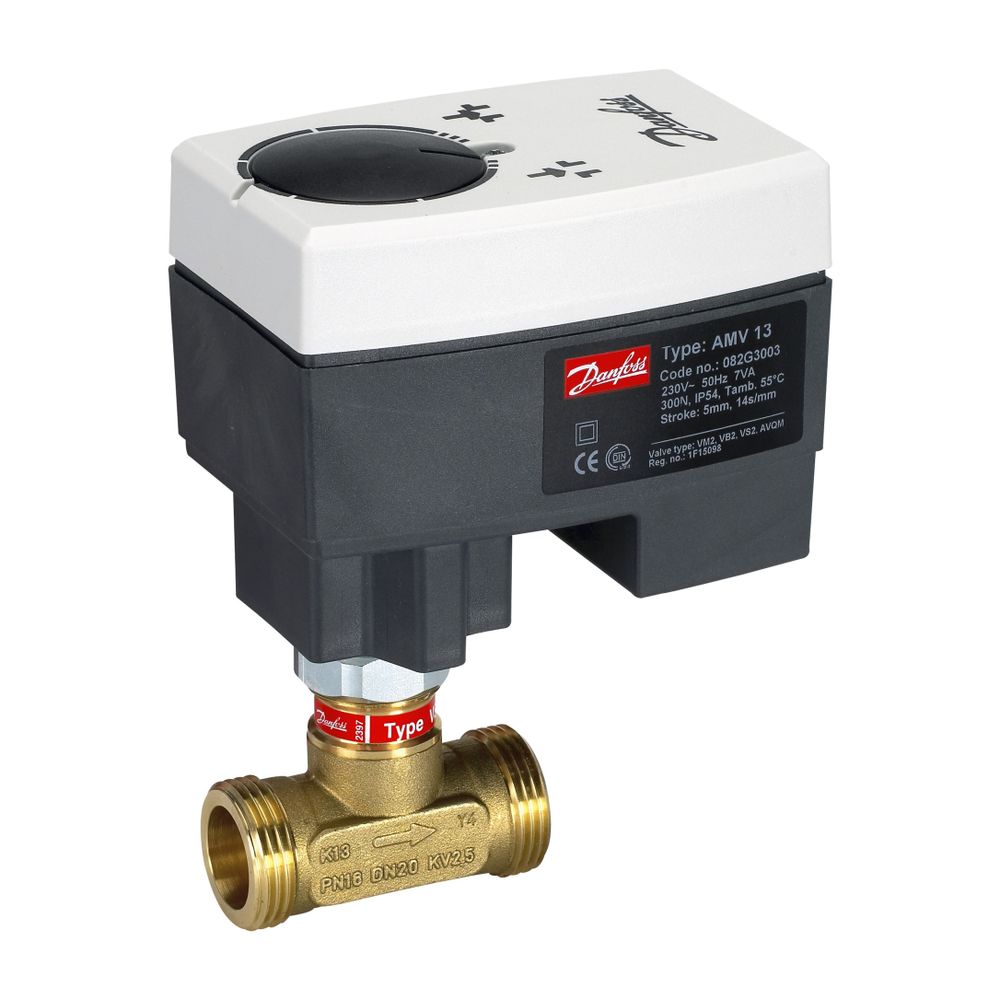

Das Danfoss Durchgangsventil VS2 DN 20 mit einem Kvs-Wert von 2,5 und einer Druckstufe von PN 16 ist aus entzinkungsfreiem Messing gefertigt. Es ist für den Einsatz in Fernwärme-, Heizungs- und Warmwassersystemen mit Wärmeübertrager oder Speicher konzipiert und verfügt über Außengewindeanschlüsse. Das Ventil ist kompatibel mit den elektrischen Stellantrieben AMV 150, AMV(E) 10, AMV(E) 20, AMV(E) 30 sowie den Stellantrieben mit Sicherheitsfunktion AMV(E) 13, AMV(E) 23 und AMV(E) 33 von Danfoss.
Für welche Anwendungen ist das Danfoss Durchgangsventil VS2 geeignet?
Das Danfoss Durchgangsventil VS2 ist vielseitig einsetzbar in Fernwärmesystemen, Heizungssystemen sowie in der Warmwasserversorgung mit Wärmeübertragern oder Speichern. Es ist für Kreislaufwasser und Wasser-Glykol-Gemische bis 30 Prozent geeignet und deckt einen Temperaturbereich von 5 bis 130 °C ab.
Welche technischen Merkmale zeichnen das VS2 Ventil aus?
Das Durchgangsventil VS2 verfügt über eine SPLIT-Ventilkennlinie, die für die Nennweiten DN 20 und DN 25 optimiert ist. Ein Stellverhältnis von mindestens 50:1 ermöglicht eine präzise Regelung. Der Hub des Ventils beträgt 5 mm, und es ist für einen maximalen Differenzdruck von 10 bar in geöffneter Stellung ausgelegt.
Aus welchen Materialien besteht das Danfoss VS2 Durchgangsventil?
Das Ventilgehäuse des Danfoss VS2 ist aus entzinkungsfreiem Messing (DZR) gefertigt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Ventilkegel, Ventilsitz und Kegelstange bestehen aus Edelstahl, während die Dichtung aus EPDM gefertigt ist.
Wie sind die Anschlüsse des Ventils ausgeführt?
Das Ventil verfügt über metrische Außengewindeanschlüsse gemäß ISO 228/1 mit der Größe G1A, entsprechend der Nennweite DN 20. Diese ermöglichen eine einfache und sichere Verbindung in Rohrleitungssystemen.
Technische Daten
- Nennweite: DN 20
- Nenndruck: PN 16
- Kvs-Wert: 2,5 m³/h
- Max. zul. Temperatur: 5 bis 130 °C
- Medium: Kreislaufwasser / Wasser-Glykol-Gemisch bis 30 %
- Hub: 5 mm
- Regelbereich: größer als 50:1
- Werkstoffe: entzinkungsfreies Messing (Gehäuse), Edelstahl (Ventilkegel, Ventilsitz, Kegelstange), EPDM (Dichtung)
- Anschluss: Außengewinde (ISO 228/1) G1A
- Max. Differenzdruck: 10 bar
Das Danfoss Durchgangsventil VS2 DN 20 bietet eine zuverlässige und präzise Regelung in Heizungs- und Fernwärmesystemen. Mit seinem Kvs-Wert von 2,5 m³/h, der Druckstufe PN 16 und dem robusten Materialmix aus entzinkungsfreiem Messing und Edelstahl ist es für den Einsatz mit Wasser und Wasser-Glykol-Gemischen bis 30 Prozent geeignet und ermöglicht eine lange Lebensdauer sowie hohe Betriebssicherheit.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VS 2 |
| Hersteller-Artikelnummer | 065F2120 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-065F2120 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421510247 |
| Einstellverhältnis (Svo) | 2 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 0,37 kg |
| Hublänge | 5 |
| Kvs-Wert | 2,5 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Max Differenzdruck in geöffneter Stellung | 10 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Rohraußendurchmesser Anschluss 2 | 20 |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | 66490570 |
