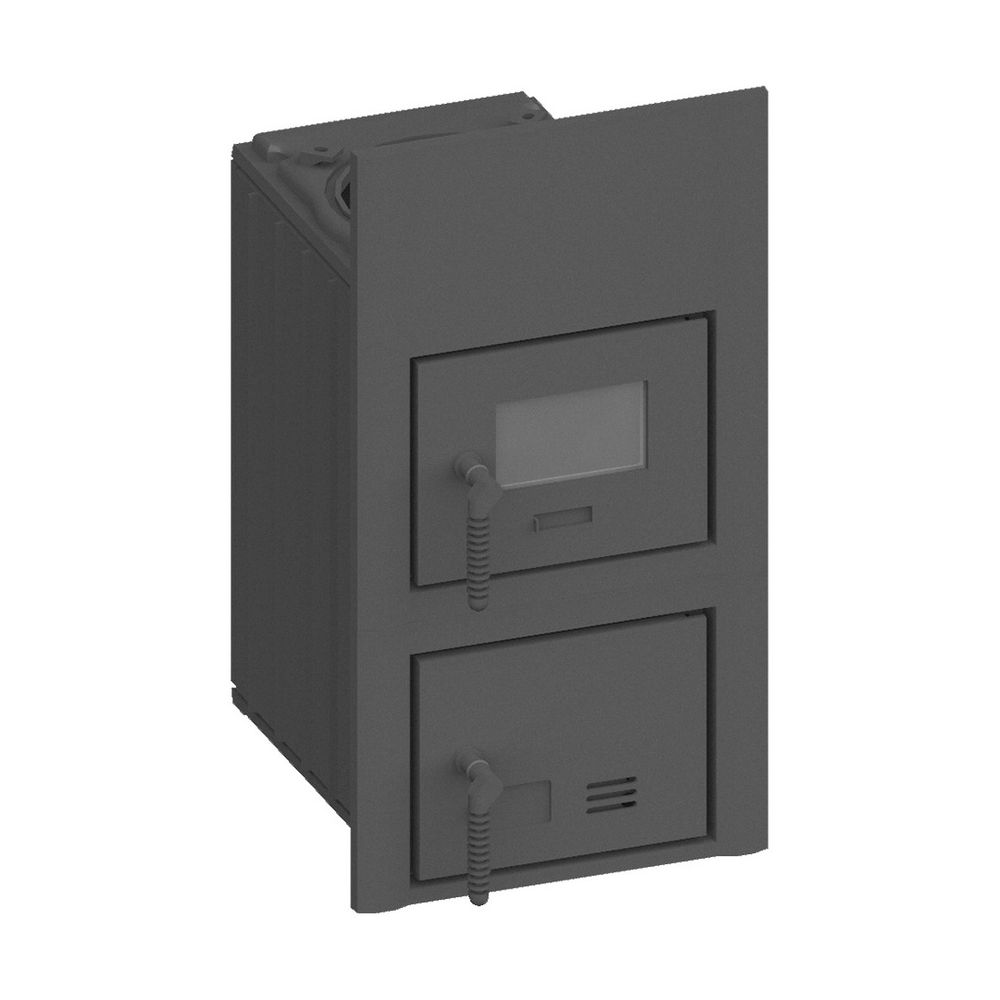

Schmid Olsberg Heizeinsatz Format 6 Holz, 6kW, ohne Abgasstutzen d. 145mm und d. 160mm, TA rechts nicht wechselbar

Der Heizeinsatz Format 6 von Schmid (Creation 6) ist ein leistungsstarker Holzeinsatz mit einer Nennwärmeleistung von 6 kW, der speziell für den Einsatz in Kaminanlagen konzipiert wurde. Mit seiner festen, schwarz lackierten Frontplatte und dem rechtsseitigen Türanschlag fügt er sich nahtlos in moderne Heizkonzepte ein. Das Gerät zeichnet sich durch einen oberen, schadstoffarmen Abbrand und eine hochwertige Feuerraumkombination aus Schamotte und Guss aus, was eine effiziente Energieausnutzung sicherstellt. Durch seine Zulassung für die Mehrfachbelegung am Schornstein bietet er flexible Installationsmöglichkeiten im SHK-Bereich.

Welche brenntechnischen Eigenschaften bietet das Gerät?

Die Verbrennung erfolgt über eine klassische Rostfeuerung, die für einen effizienten Abbrand von Scheitholz mit einer empfohlenen Länge von 33 cm optimiert ist. Der Heizeinsatz erreicht einen Wirkungsgrad von über 80 % und ist in die Energieeffizienzklasse A+ eingestuft. Die Wärmeabgabe erfolgt zu 90 % über konvektive Leistung, während etwa 10 % als Strahlungswärme über die Sichtscheibe abgegeben werden. Dies ermöglicht eine schnelle Erwärmung der Raumluft bei gleichzeitiger angenehmer Sichtfeuer-Atmosphäre.

Wie flexibel ist die Verbrennungsluftversorgung?

Das System ist für unterschiedliche Einbausituationen gerüstet und unterstützt sowohl die raumluftabhängige (VLRaum) als auch die externe Verbrennungsluftversorgung (VLExtern). Bei einem direkten Anschluss an die Außenluft arbeitet die Verbrennung unabhängig von der unmittelbaren Umgebungsluft. Der Verbrennungsluftbedarf liegt bei ca. 30 m³/h bei Nennwärmeleistung. Für die fachgerechte Installation sind Zuluftquerschnitte von 1300 cm² und Umluftquerschnitte von 1080 cm² einzuplanen, um eine thermische Überlastung sicher zu vermeiden.

Welche Anforderungen gelten für die Schornsteinbemessung?

Für die Berechnung nach DIN EN 13384 weist der Heizeinsatz einen Abgasmassenstrom von 8,6 g/s und eine Abgastemperatur von 260 °C hinter der Nachschaltfläche auf. Der erforderliche Förderdruck beträgt 14 Pa. Falls der Einsatz für die Befeuerung keramischer Züge verwendet wird, steigt die Feuerungsleistung auf 24,4 kW bei einem Abgasmassenstrom von 17,4 g/s und einer Stutzentemperatur von 504 °C. Diese Leistungsdaten unterstreichen die Robustheit der Schamotte-Guss-Konstruktion.

Technische Daten

• Nennwärmeleistung: 6 kW
• Wärmeleistungsbereich: 3,2–7,1 kW
• Wirkungsgrad: 81,1 %
• Energieeffizienzklasse: A+
• Gewicht inkl. Schamotte: 135 kg
• Abgasstutzen Durchmesser: 145 mm / 160 mm
• Erforderlicher Förderdruck: 14 Pa
• Brennstoff: Scheitholz (33 cm)

Benötigtes Zubehör (je nach Anschluss, wird ein unterschiedlicher Abgasstutzen benötigt )

• Camina Schmid Abgasstutzen, Abgang seitlich, mit Reduzierstück von 160 mm auf 145 mm, für Heizeinsatz Format 6 (Artikelnummer 19/0483-9200)
• Camina Schmid Abgasstutzen d. 160 mm, Abgang oben, für Heizeinsatz Format 6 (Artikelnummer 21/0214-9200)

Der Schmid Heizeinsatz Format 6 vereint hohe Effizienz mit langlebiger Materialqualität aus Guss und Schamotte. Mit einem Wirkungsgrad von über 80 % erfüllt er die Anforderungen der 1. BImSchV Stufe 2. Dank der flexiblen Luftführung und der Eignung für Mehrfachbelegungen ist er eine zuverlässige Lösung für anspruchsvolle Kaminprojekte mit einer Heizleistung von bis zu 7,1 kW.

Lieferumfang

• 1x Heizeinsatz Format 6
• 1x Verschlussdeckel für Abgang hinten
