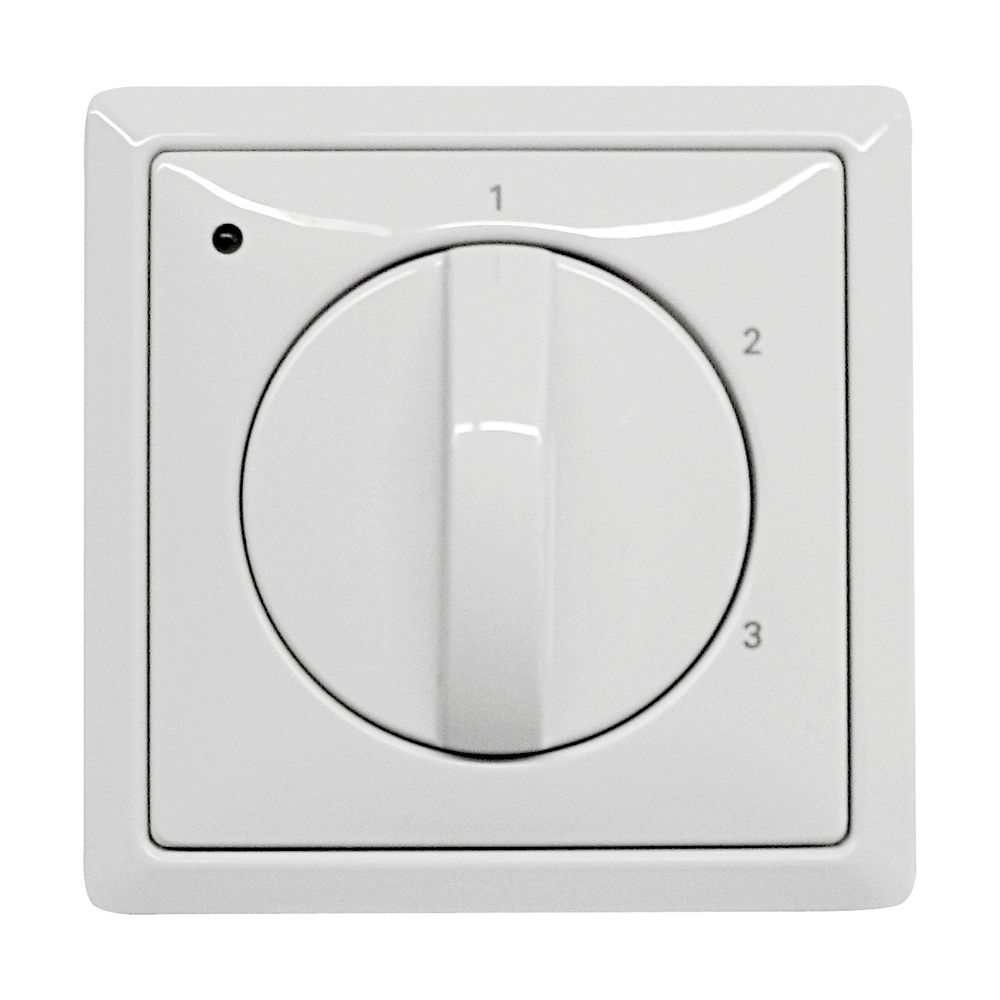

Zehnder Dreistufenschalter UP, ohne 0-Stellung, mit Störanzeige

Der Zehnder Dreistufenschalter für die Unterputzmontage dient als kabelgebundene Bedieneinheit für Lüftungsgeräte wie das ComfoAir E350. Das Gerät ermöglicht die manuelle Anwahl von drei Lüftungsstufen über einen Drehknopf und ist mit einer LED-Störanzeige ausgestattet, die den Betriebszustand signalisiert. Das Design in Weiß, ähnlich RAL 9010, mit glänzender Oberfläche integriert sich dezent in die Raumgestaltung.

Wie erfolgt die Bedienung und Montage?

Die Bedienung erfolgt intuitiv über einen Drehknopf. Das Gerät ist als Basiselement mit voller Abdeckplatte für die Unterputzmontage konzipiert. Die Befestigung erfolgt mittels Schraube in einer Gerätedose, die eine Mindesttiefe von 32 mm aufweisen muss. Der Schalter besteht aus halogenfreiem Duroplast, was eine robuste und langlebige Ausführung sicherstellt.

Welche technischen Funktionen bietet der Schalter?

Der Schalter unterstützt die Anwahl der Stufen 1, 2 und 3. Die Schaltungsart ist als 0 - 1 - 1+2 - 1+2+3 ausgeführt. Mit einer Schutzart von IP20 ist das Bedienelement für den Einsatz in trockenen Innenräumen geeignet. Die elektrische Anbindung erfolgt bei einer Nennspannung von 230 V.

Technische Daten

• Montageart: Unterputz
• Bedienungsart: Drehknopf
• Schaltungsart: 0 - 1 - 1+2 - 1+2+3
• Nennspannung: 230 V
• Bemessungsstrom: 10 A
• Schutzart: IP20
• Farbe: Weiß (ähnlich RAL 9010)
• Werkstoff: Duroplast
• Min. Tiefe der Gerätedose: 32 mm

Dieser Dreistufenschalter stellt eine zuverlässige Lösung für die manuelle Steuerung von Lüftungssystemen dar. Durch die intuitive Bedienung über den Drehknopf, die integrierte Störanzeige und die robuste Bauweise aus Duroplast unterstützt das Gerät den effizienten Betrieb der Anlage. Die Unterputzmontage sorgt für eine saubere Integration in die Wand, während die Auslegung auf 230 V eine stabile elektrische Anbindung für die Lüftungsstufen 1, 2 und 3 sicherstellt.
