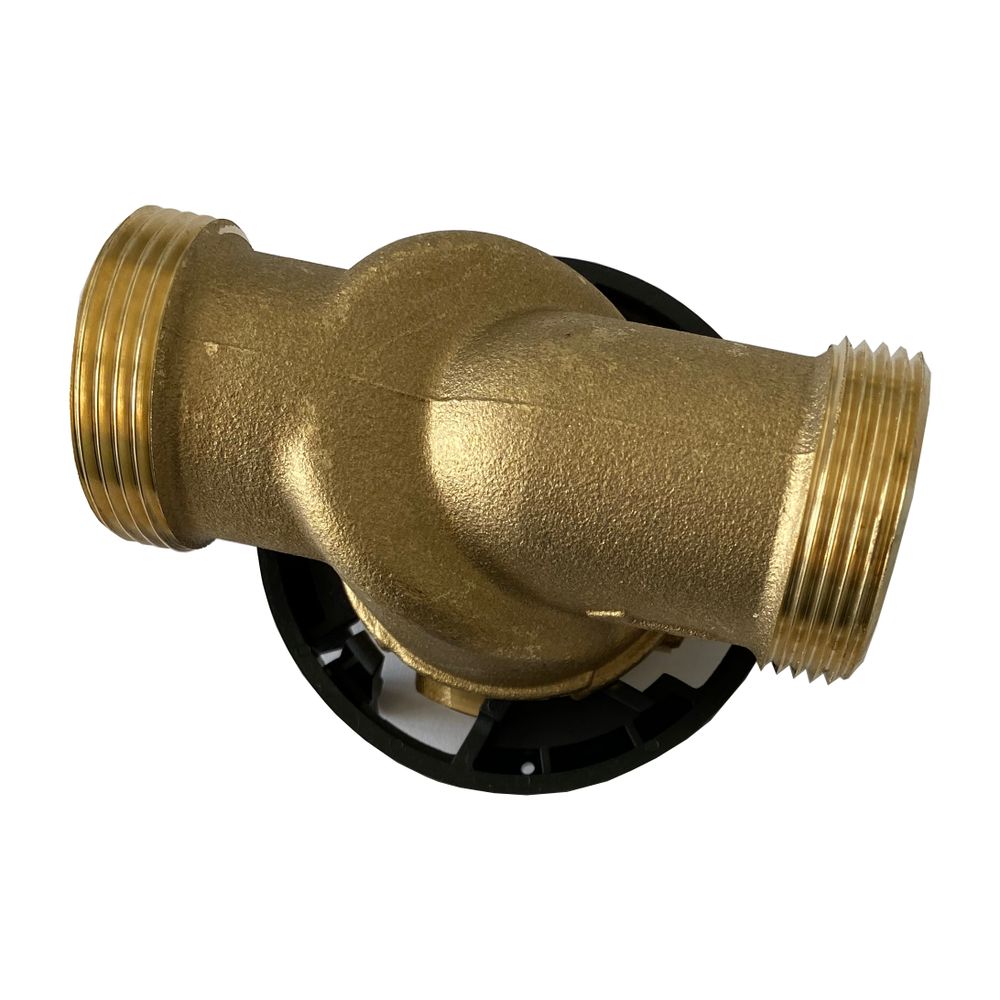

BWT Anschluss-Modul ohne Druckminderer 1"x100 Anschlussstück mit Sicherungsring, HACCP, bleifrei
Das BWT Anschluss-Modul ohne Druckminderer 1"x100 ist ein bleifreies Anschlussstück mit Sicherungsring, das für den Schnellanschluss von Wasseraufbereitungsgeräten konzipiert wurde. Es ist sowohl waagerecht als auch senkrecht einbaubar und erfüllt die Anforderungen für HACCP. Gefertigt aus hochwertigem bleifreiem Messing-Kokillenguss, ermöglicht es die einfache Integration von Filtern, Weichwasseranlagen, Dosiergeräten und physikalischen Behandlungsgeräten in Rohrleitungssysteme.
Wie ist das BWT Anschluss-Modul konstruiert?
Das Anschluss-Modul besteht aus einem Gehäuse und Anschlussverschraubungen aus bleifreiem Messing-Kokillenguss der Werkstoffgüte CuZn21Si3P (CW724R), gefertigt nach DIN EN 1982 und 50930-6. Eine Dichtung aus Kunststoff und eine primäre Spindeldichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sorgen für die Abdichtung. Ein Sicherungsring aus hochwertigem Kunststoff verhindert ein unbeabsichtigtes Lösen des angeschlossenen Gerätes. Das Modul ist unbehandelt und verfügt über metrische Außengewinde an beiden Anschlussseiten. Mit einer Blindkappe HM kann das Modul bis zum Anschluss eines entsprechenden Gerätes verschlossen werden.
Für welche Anwendungen ist das Anschluss-Modul geeignet?
Dieses Modul ist speziell für den Schnellanschluss von Wasseraufbereitungsgeräten wie Filtern, Weichwasseranlagen, Dosiergeräten und physikalischen Behandlungsgeräten ausgelegt. Es ist für den Einsatz mit Flüssigkeiten geeignet, jedoch nicht für Gase oder Dampf. Die maximale Wassertemperatur beträgt 30 °C. Das Modul ist für den Einbau in waagerecht und senkrecht verlaufende Rohrleitungen vorgesehen.
Welche technischen Merkmale bietet das Modul?
Das Anschluss-Modul ist für einen Nenndruck von 16 bar (PN 16) ausgelegt und besitzt eine Anschlussnennweite von 25 DN (1 Zoll). Die Baulänge mit Verschraubung beträgt 184 mm. Es ist als festes Ventil ausgeführt und bietet Freistrom. Eine Rückstromsicherung ist nicht integriert.
Technische Daten
- Anschlussnennweite: 25 DN (1 Zoll)
- Nenndruck (PN): 16 bar
- Wassertemperatur max.: 30 °C
- Baulänge mit Verschraubung: 184 mm
- Werkstoff Gehäuse: Messing-Kokillenguss (CuZn21Si3P (CW724R))
- Dichtungsmaterial: Kunststoff, EPDM
- Anschlüsse: Außengewinde (metrisch)
- Freistrom: Ja
- Oberflächenschutz: unbehandelt
Das BWT Anschluss-Modul ohne Druckminderer bietet eine zuverlässige und flexible Lösung für den Schnellanschluss von Wasseraufbereitungsgeräten. Gefertigt aus bleifreiem Messing-Kokillenguss und ausgelegt für einen Nenndruck von 16 bar sowie eine maximale Wassertemperatur von 30 °C, stellt es eine sichere Integration in bestehende Rohrleitungssysteme sicher. Die Baulänge mit Verschraubungen beträgt 184 mm und die Anschlussnennweite liegt bei 25 DN (1 Zoll).
Technische Daten
| Hersteller-Warengruppe | Filter - Installationstechnik |
| Hersteller-Produktgruppe | HydroModul |
| Hersteller-Artikelnummer | 125596762 |
| Hersteller | BWT |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | BWT-125596762 |
| Ausführung des Ventils | festes Ventil |
| Balgventil | nein |
| Bedienung | ohne |
| Dichtung | Kunststoff |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 9022000017599 |
| Edelstahlsitzring | nein |
| Federschließend (NC) | nein |
| Federöffnend (NO) | nein |
| Freistrom | ja |
| Gastec QA Prüfung | nein |
| Geeignet für Dampf | nein |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Gase | nein |
| Gewicht | 1,12 kg |
| KIWA-Prüfsiegel | nein |
| Länge Anschluss 1 | 184 |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb) | 5 - 65 |
| Mit Entleerungsventil | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückstromsicherung | nein |
| Mit Standanzeiger | nein |
| Nennbaugröße | DIN |
| Nenndurchmesser | 1 1/2 Zoll (40) |
| Oberflächenschutz | unbehandelt |
| Rechtwinklige Ausführung | nein |
| Rückflusssicherung nach EN 1717 | EB |
| Selbstverschließend | nein |
| Spindel und/oder Handrad ansteigend | nein |
| Spindelgewinde außerhalb des Mediums | nein |
| Totraumfrei | nein |
| Typenzulassung nach BBR/EKS | nein |
| Unter Druck austauschbare Spindelabdichtung | nein |
| VdS-geprüft | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte des Gehäuses | CuZn21Si3P (CW724R) |
| WEEE-Nr. | 80428986 |
BWT Wassertechnik GmbH
Industriestr. 7
68198 Schriesheim
Deutschland
68198 Schriesheim
Deutschland
BWT – Europas Marktführer in der Wasseraufbereitung
Die österreichische BWT AG ist seit 1990 im Bereich der Wasseraufbereitung tätig. BWT leitet sich ab von „Best Water Technology“. Das Unternehmen produziert und vertreibt seine Produkte rund um das Thema Wassertechnik sehr erfolgreich in ganz Europa. Langjähriges Know-How und konsequente Forschung nach immer effizienteren und nachhaltigeren Technologien verhelfen allen BWT-Artikel nicht nur zum Bestseller-Status auf dem Markt für Wasseraufbereitung, sondern sorgen zudem für ein Höchstmaß an Sicherheit, Hygiene und Gesundheit.
Kunden, die sich für BWT-Produkte entscheiden, können sich darauf verlassen, dass sie Produkte von höchster Qualität erhalten, die den Anforderungen an eine effektive und nachhaltige Wasseraufbereitung gerecht werden. Das Angebot von BWT reicht von Filtern über Desinfektions- und Kalkschutzsysteme bis hin zu Wasserenthärtung und Ionenaustausch-Systemen zur Demineralisierung, sowohl für industrielle Zwecke als auch für private Hausinstallationen. Bei heizung-billiger.de bieten wir Ihnen das komplette Sortiment an BWT-Produkten zu fairen Preisen.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
