Beschreibung

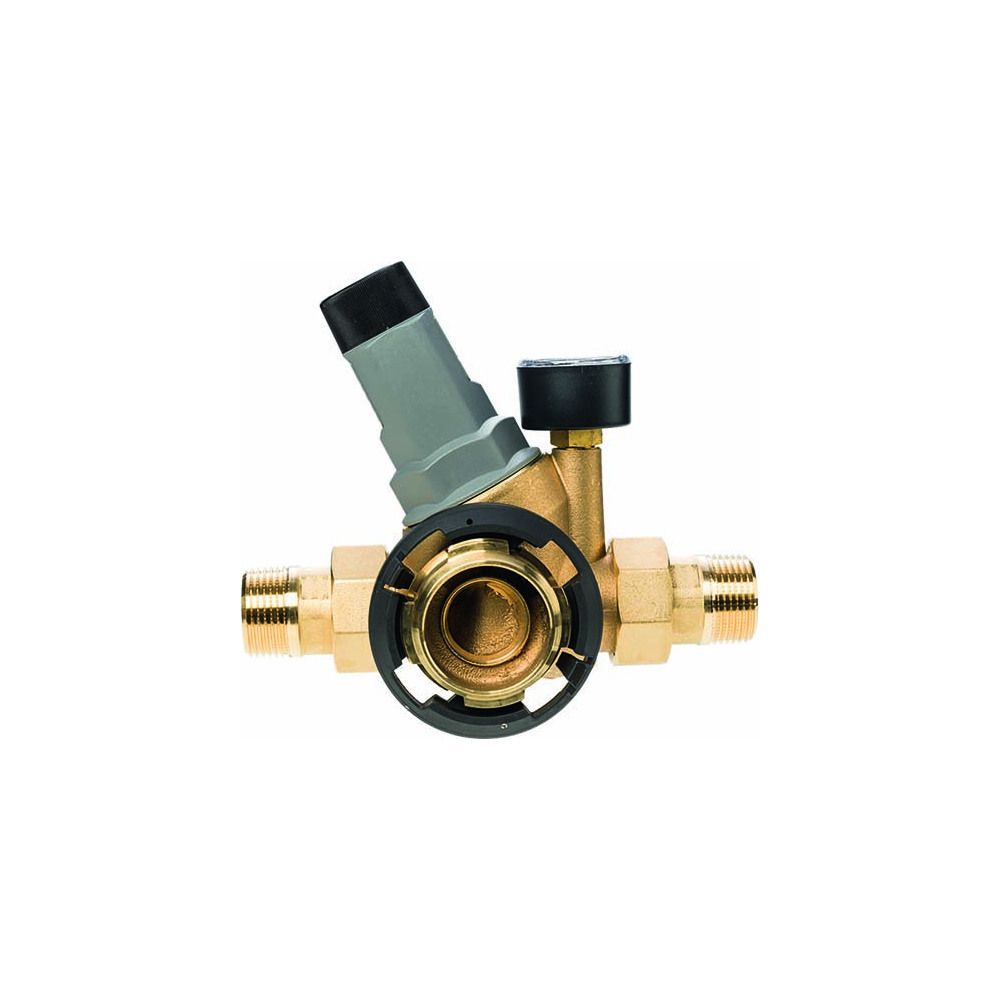

BWT Anschluss-Modul mit Druckminderer 1"x100 Druckminderer-Anschlussstück, HACCP, bleifrei
Das BWT Anschluss-Modul mit Druckminderer 1"x100 ist ein bleifreies Anschlussstück aus Messing-Kokillenguss, das für den Schnellanschluss von Schutzfiltern konzipiert wurde. Es verfügt über einen integrierten Druckminderer mit Hinterdruckmanometer und ist für den Einbau in waagerecht und senkrecht verlaufende Rohrleitungen geeignet. Das Modul entspricht den Normen DIN EN 1982 und 50930-6 und erfüllt die HACCP-Standards.
Wie ist das Anschluss-Modul konstruiert und welche Materialien werden verwendet?
Das Gehäuse und die Anschlussverschraubungen des BWT Anschluss-Moduls bestehen aus bleifreiem Messing-Kokillenguss (Werkstoffgüte CuZn21Si3P, CW724R), gefertigt nach DIN EN 1982 und 50930-6. Die Dichtung ist aus Kunststoff und die primäre Spindeldichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Ein Sicherungsring aus hochwertigem Kunststoff verhindert ein unbeabsichtigtes Lösen des angeschlossenen Filters. Das Modul ist unbehandelt und verfügt über metrische Außengewinde an beiden Anschlüssen.
Für welche Einsatzbereiche ist das Anschluss-Modul geeignet?
Das Anschluss-Modul ist für den Einsatz mit Flüssigkeiten vorgesehen, jedoch nicht für Gase oder Dampf. Es ist für eine maximale Wassertemperatur von 30 °C ausgelegt und hält einem Nenndruck von 16 bar (PN 16) stand. Die Anschlussnennweite beträgt 25 DN (1 Zoll). Eine integrierte Rückflusssicherung nach EN 1717 (Typ EB) ist vorhanden. Das Modul ist zudem nach HACCP-Standards konzipiert.
Welche Installationsmöglichkeiten und Funktionen bietet das Modul?
Das BWT Anschluss-Modul kann flexibel in waagerecht oder senkrecht verlaufende Rohrleitungen eingebaut werden. Es ist mit einem integrierten Druckminderer und einem Hinterdruckmanometer zur Druckanzeige ausgestattet. Die Baulänge mit Verschraubungen beträgt 184 mm, die Höhe des Handgriffs 125 mm. Anschluss 1 verfügt über einen Kupplungsanschluss. Eine Blindkappe (Typ HM) ermöglicht das Verschließen des Moduls bis zum Anschluss eines entsprechenden Gerätes.
Technische Daten
- Anschlussnennweite: 25 DN (1 Zoll)
- Nenndruck (PN): 16 bar
- Maximale Wassertemperatur: 30 °C
- Baulänge mit Verschraubungen: 184 mm
- Höhe Handgriff/Handrad: 125 mm
- Werkstoff Gehäuse: Messing (CuZn21Si3P (CW724R))
- Dichtung: Kunststoff
- Primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Anschlüsse: Außengewinde (metrisch)
- Rückflusssicherung: Typ EB nach EN 1717
Das BWT Anschluss-Modul mit Druckminderer 1"x100 bietet eine zuverlässige und sichere Lösung für die Integration von Schutzfiltern in Rohrleitungssystemen. Mit seinem robusten Gehäuse aus bleifreiem Messing, dem integrierten Druckminderer und der Rückflusssicherung ist es für den Einsatz in verschiedenen Installationen geeignet. Die technischen Eigenschaften wie der Nenndruck von 16 bar und die maximale Wassertemperatur von 30 °C ermöglichen eine vielseitige Anwendung in der Haustechnik.
Technische Daten
| Hersteller-Warengruppe | Filter - Installationstechnik |
| Hersteller-Produktgruppe | HydroModul |
| Hersteller-Artikelnummer | 125596765 |
| Hersteller | BWT |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | BWT-125596765 |
| Ausführung des Ventils | festes Ventil |
| Balgventil | nein |
| Dichtung | Kunststoff |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 9022000017629 |
| Edelstahlsitzring | nein |
| Federschließend (NC) | nein |
| Federöffnend (NO) | nein |
| Freistrom | ja |
| Gastec QA Prüfung | nein |
| Geeignet für Dampf | nein |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Gase | nein |
| Gewicht | 1,98 kg |
| Höhe Handgriff/Handrad | 125 |
| KIWA-Prüfsiegel | nein |
| Länge Anschluss 1 | 184 |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb) | 5 - 65 |
| Mit Entleerungsventil | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückstromsicherung | nein |
| Mit Standanzeiger | nein |
| Nennbaugröße | DIN |
| Nenndurchmesser | 1 1/2 Zoll (40) |
| Oberflächenschutz | unbehandelt |
| Rechtwinklige Ausführung | nein |
| Rückflusssicherung nach EN 1717 | EB |
| Selbstverschließend | nein |
| Spindel und/oder Handrad ansteigend | nein |
| Spindelgewinde außerhalb des Mediums | nein |
| Totraumfrei | nein |
| Typenzulassung nach BBR/EKS | nein |
| Unter Druck austauschbare Spindelabdichtung | nein |
| VdS-geprüft | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte des Gehäuses | CuZn21Si3P (CW724R) |
| WEEE-Nr. | 80428986 |
