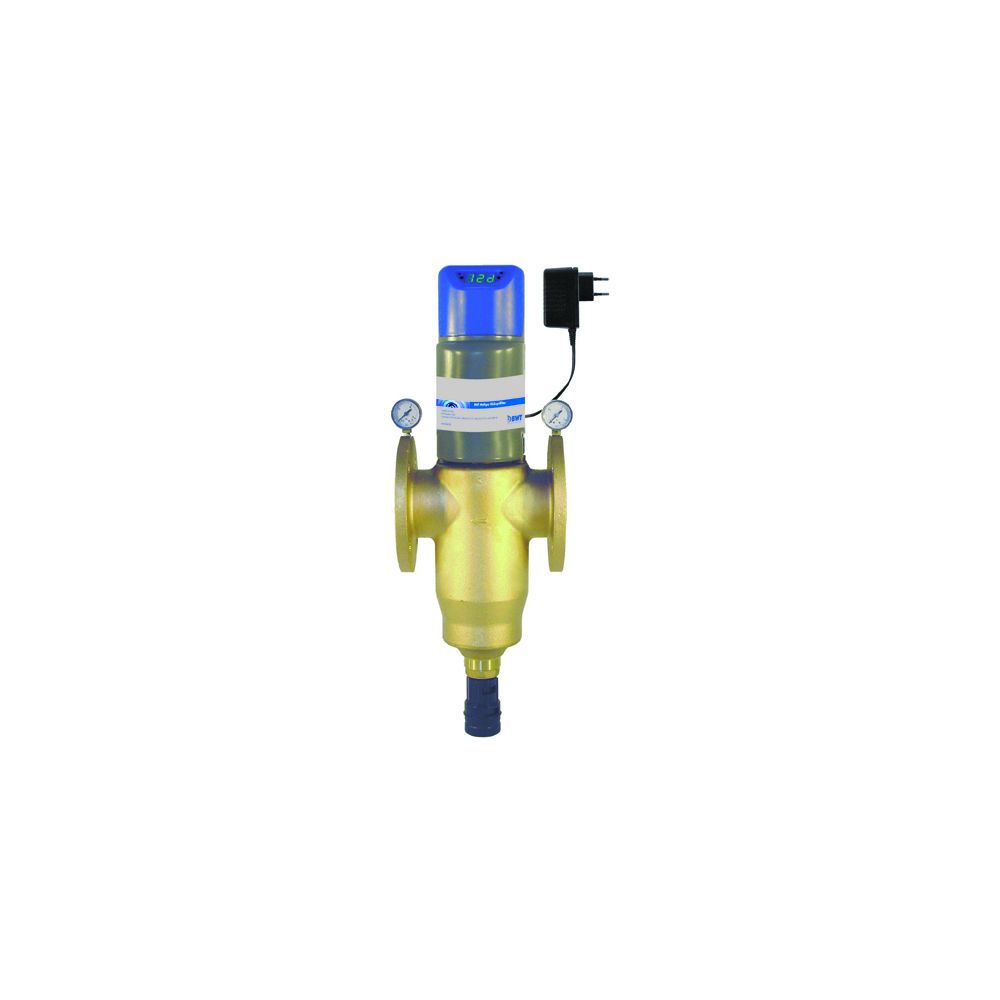

BWT Multipur AP Filter DN 100 56m3/h, PN 10, 100um, automatisch mit Differenzdrucksteuerung, Rotgussgehäuse

Der BWT Multipur AP Filter DN 100 ist ein automatischer Rückspülfilter, der für die effiziente Filtration von Fremdpartikeln aus Trink- und Brauchwasser konzipiert wurde. Mit einer Durchflussleistung von 56 m³/h, einem Nenndruck von PN 10 und einem Edelstahl-Filtergewebe mit 100 µm Maschenweite, bietet dieses Gerät eine zuverlässige Lösung. Das robuste Rotgussgehäuse und die automatische Differenzdrucksteuerung mit Zeitvorrangschaltung unterstreichen die Leistungsfähigkeit des Filters.

Wie funktioniert die automatische Rückspülung des BWT Multipur AP Filters?

Die Rückspülung des BWT Multipur AP Filters erfolgt vollautomatisch und elektronisch gesteuert. Eine Differenzdrucksteuerung mit Zeitvorrangschaltung sorgt für eine bedarfsgerechte Reinigung des Filterelements. Der Antrieb erfolgt über ein Magnetventil und einen Differenzdrucksensor. Das Rohwasser durchströmt ein Filterelement aus Edelstahl. Während der Rückspülung öffnet sich ein Verschlusselement am Spülwasseraustritt. Saugringsegmente des Rückspülelements bewegen sich über die gesamte Filterfläche und reinigen dabei das Filtergewebe mit Reinwasser und hoher Fließgeschwindigkeit. Die Rückspülung wird vorrangig durch den Differenzdruck ausgelöst, wenn dieser einen eingestellten Wert von circa 0,8 bar überschreitet. Alternativ erfolgt die Rückspülung nach Ablauf eines voreingestellten Intervalls, ohne die Filtration zu unterbrechen.

Welche Merkmale und Steuerungselemente sind integriert?

Das Gehäuse des Filters besteht aus hochwertigem Rotguss in NLL-Qualität, was zu hoher Beständigkeit und Langlebigkeit beiträgt. Die Anschlüsse sind als Flansche nach DIN 2501, Teil 1, ausgeführt und ermöglichen eine sichere Installation in Rohrleitungssystemen mit einer Nennweite von DN 100. Der Filter verfügt über eine optische Betriebs- und Störanzeige sowie eine Handrückspülmöglichkeit. Ein Netzgerät mit 24 Volt Schutzkleinspannung versorgt den Filter zuverlässig mit Energie. Für die Fernüberwachung ist ein elektrischer Kontaktgeber mit potentialfreiem Ausgang vorhanden, der den Anschluss an eine Zentrale-Leit-Technik (ZLT) ermöglicht. Ein zusätzliches Differenzdruckmanometer ist nicht erforderlich, da die Steuerung die Druckdifferenz automatisch erfasst.

Für welche Medien ist der BWT Multipur AP Filter geeignet?

Der automatische Rückspülfilter ist primär für die Filtration von Fremdpartikeln aus Trink- und Brauchwasser konzipiert. Nach einer entsprechenden Fachberatung kann er auch für die Filtration von Brunnen-, Prozess-, Kesselspeise-, Kühl- und Klimawasser eingesetzt werden. Es ist wichtig zu beachten, dass der Filter nicht für Öle, Fette, Lösungsmittel, Seifen und sonstige schmierende Medien geeignet ist. Wasserlösliche Stoffe können mit diesem Filter ebenfalls nicht abgeschieden werden.

Technische Daten

• Anschlussnennweite: DN 100
• Durchflussleistung: 56 m³/h
• Druckverlust bei Nenndurchfluss: 0,2 bar
• Filterwirksamkeit: 100 µm
• Nenndruck (PN): 10 bar
• Betriebsdruck: 2,5 - 10 bar
• Mediumtemperatur (Wasser/Umgebung): 30/40 °C
• Leistungsaufnahme: 12 W
• Baulänge: 220 mm
• Gesamthöhe: 680 mm

Der BWT Multipur AP Filter DN 100 stellt eine leistungsstarke und wartungsarme Lösung für die Wasserfiltration dar. Seine automatische, differenzdruckgesteuerte Rückspülung sorgt für eine kontinuierliche Reinigungsleistung ohne Unterbrechung des Betriebs. Mit einer Durchflussleistung von 56 m³/h, einem Nenndruck von PN 10 und einer Filterwirksamkeit von 100 µm ist dieser Filter eine effiziente Komponente für diverse Wasseranwendungen.
