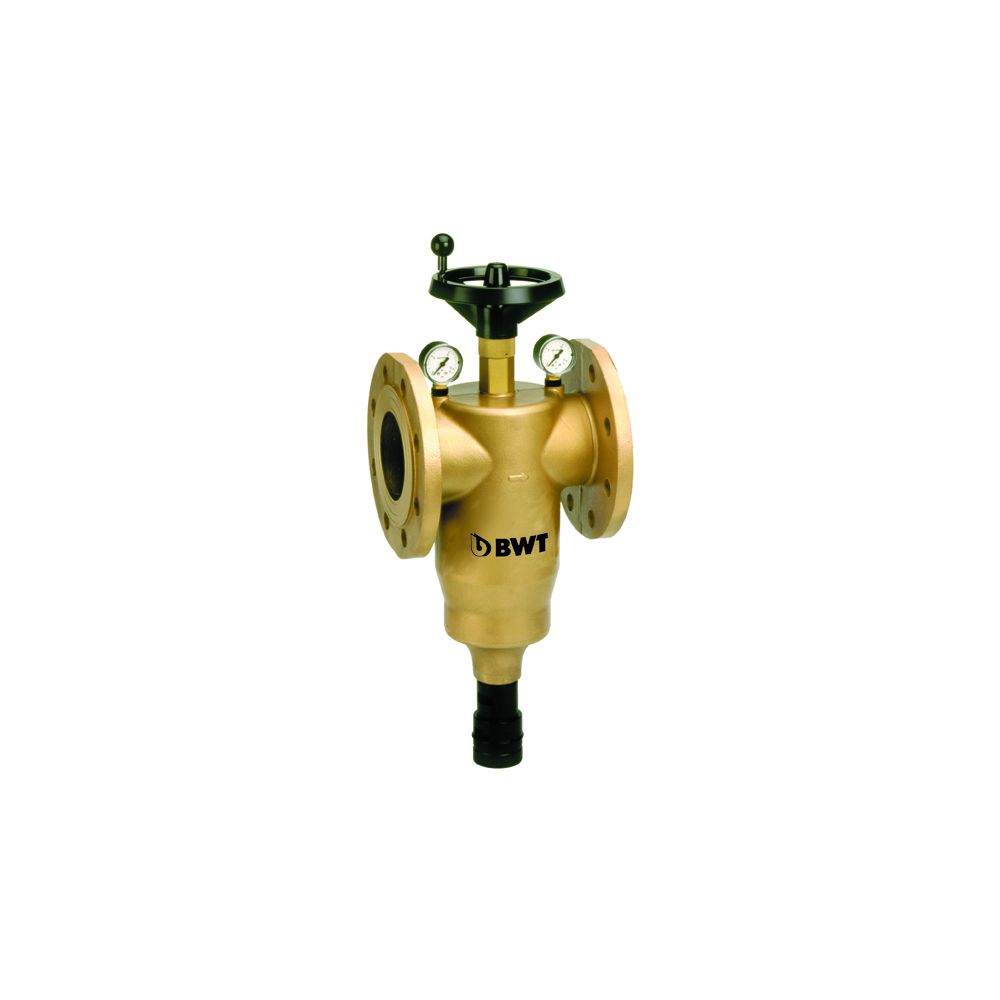

BWT Multipur M Rückspülfilter DN 100 56m3/h, PN 10, 100um, manuell, Rotgussgehäuse

Der BWT Multipur M Rückspülfilter DN 100 ist ein manuell bedienbarer Filter mit einem Rotgussgehäuse, der zur Filtration von Fremdpartikeln aus Trink- und Brauchwasser eingesetzt wird. Mit einer Durchflussleistung von 56 m³/h und einer Filterfeinheit von 100 Mikrometern eignet sich der Filter für Anwendungen mit einem Betriebsdruck von 2,5 bis 10 bar. Er ist für den Non-Stopp-Betrieb konzipiert und ermöglicht eine kontinuierliche Filtration.

Wie ist der BWT Multipur M Rückspülfilter aufgebaut und welche Funktion erfüllt er?

Der BWT Multipur M Rückspülfilter ist mit einem Gehäuse aus Rotguss in NLL-Qualität ausgestattet und verfügt über Flansche nach DIN 2501, Teil 1. Das Filterelement besteht aus einem Kunststofffiltergewebe mit einem Stützkörper aus Kunststoff und Edelstahlstützgewebe. Die manuelle Rückspülung erfolgt über ein Handrad, wodurch angesammelte Fremdpartikel effektiv entfernt werden können, ohne den Betrieb zu unterbrechen. Roh- und reinwasserseitige Manometer ermöglichen die präzise Überwachung des Drucks vor und nach dem Filterelement. Ein Abwasseranschluss ist ebenfalls vorhanden.

Welche technischen Spezifikationen und Betriebsbedingungen sind zu beachten?

Der Filter ist für eine Anschlussnennweite von DN 100 ausgelegt. Die Baulänge beträgt 220 mm, der Mindestabstand von der Rohrmitte zum Boden 400 mm und die Höhe von der Rohrmitte bis zur Geräteoberkante 230 mm. Der Druckverlust bei Nenndurchfluss liegt bei 0,2 bar. Der Nenndruck beträgt PN 10, und der Betriebsdruckbereich liegt zwischen 2,5 und 10 bar. Der Spülwasserverbrauch bei 4 bar beträgt circa 30 Liter. Die Mediumtemperatur kann zwischen 30 und 40 Grad Celsius liegen, während die Umgebungstemperatur bis zu 40 Grad Celsius betragen darf. Für den Abwasseranschluss ist ein Kanalanschluss von mindestens DN 50 erforderlich. Das Betriebsgewicht des Filters liegt bei circa 18 kg.

Technische Daten

• Anschlussnennweite: DN 100
• Durchflussleistung: 56 m³/h
• Druckverlust: 0,2 bar
• Filterwirksamkeit: 90/100 µm
• Nenndruck (PN): 10 bar
• Betriebsdruck: 2,5 - 10 bar
• Spülwasserverbrauch bei 4 bar: ca. 30 l
• Temperatur Wasser/Umgebung: 30/40 °C
• Baulänge: 220 mm
• Betriebsgewicht: ca. 18 kg

Der BWT Multipur M Rückspülfilter DN 100 bietet eine zuverlässige Filtration von Trink- und Brauchwasser mit einer hohen Durchflussleistung von 56 m³/h und einer Filterfeinheit von 100 Mikrometern. Die manuelle Rückspülung und die robuste Bauweise mit Rotgussgehäuse stellen eine langlebige und wartungsfreundliche Lösung für den Einsatz in Wasserversorgungsanlagen dar.
