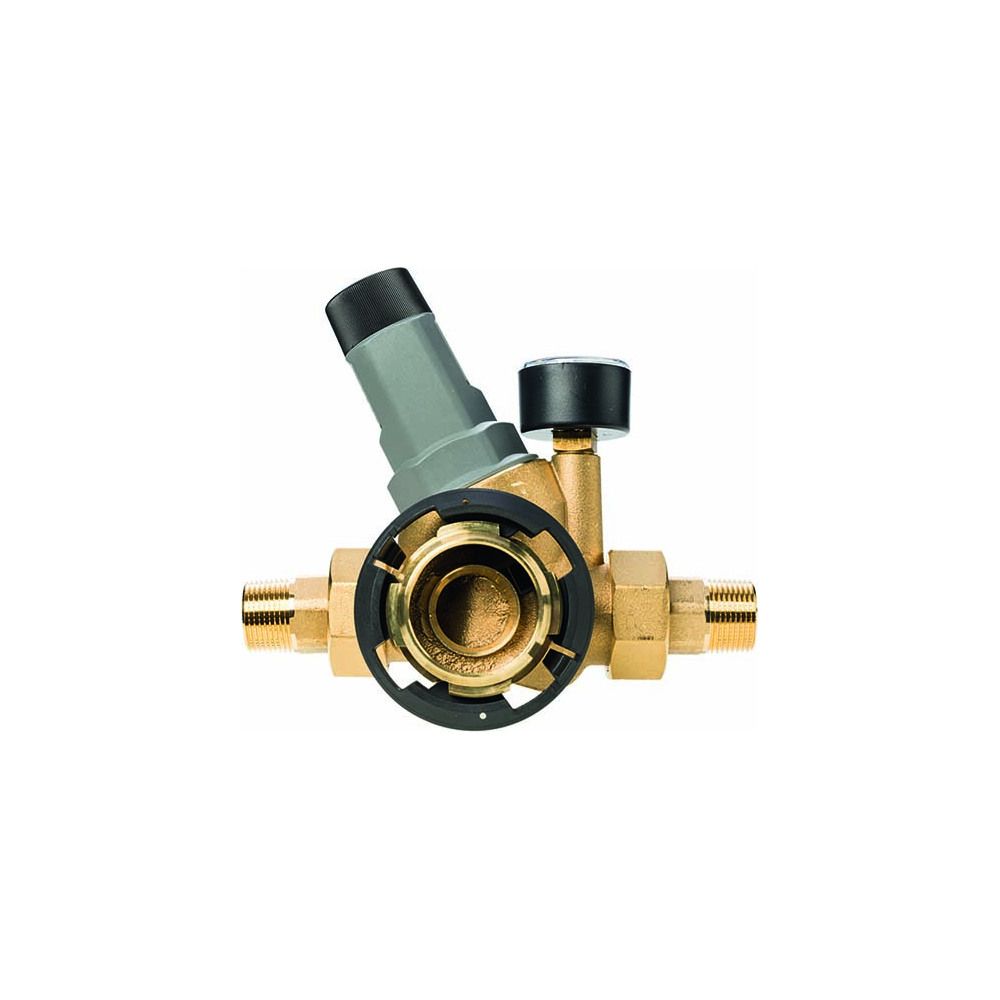

BWT Anschluss-Modul mit Druckminderer 3/4"x100 Druckminderer-Anschlussstück, HACCP, bleifrei
Das BWT Anschluss-Modul mit Druckminderer 3/4"x100 ist ein bleifreies Anschlussstück aus Messing-Kokillenguss, das speziell für den Schnellanschluss von Schutzfiltern in der Installationstechnik entwickelt wurde. Es ist HACCP-konform und eignet sich für den Einbau in waagerecht und senkrecht verlaufende Rohrleitungen. Das Modul verfügt über einen integrierten Druckminderer mit Hinterdruckmanometer zur präzisen Druckanzeige und -regulierung.
Welche Funktionen bietet das BWT Anschluss-Modul?
Das Anschluss-Modul von BWT ist mit einem integrierten Druckminderer ausgestattet, der eine zuverlässige Regulierung des Wasserdrucks ermöglicht. Ein Hinterdruckmanometer dient dabei zur direkten Anzeige des aktuellen Drucks. Für den Schnellanschluss von Schutzfiltern konzipiert, sorgt ein Sicherungsring aus hochwertigem Kunststoff dafür, dass der angeschlossene Filter nicht unbeabsichtigt gelöst wird. Das Modul kann zudem mit der Blindkappe HM bis zum Anschluss eines entsprechenden Gerätes sicher verschlossen werden.
Aus welchen Materialien besteht das Anschluss-Modul?
Das Gehäuse und die Anschlussverschraubungen des Anschluss-Moduls bestehen aus bleifreiem Messing-Kokillenguss (Werkstoffgüte CuZn21Si3P, CW724R), gefertigt nach DIN EN 1982 und 50930-6. Die Dichtung ist aus Kunststoff gefertigt, während die primäre Spindeldichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) besteht. Das Modul ist unbehandelt und ermöglicht durch die Materialwahl eine hohe Beständigkeit und Einhaltung relevanter Standards.
Für welche Anwendungen ist das Modul geeignet?
Das Anschluss-Modul ist für den Einsatz mit Flüssigkeiten konzipiert und nicht für Gase oder Dampf geeignet. Es ist für einen Nenndruck von 16 bar (PN 16) ausgelegt und kann in einem Mediumtemperaturbereich von 5 bis 65 °C dauerhaft betrieben werden, wobei die maximale Wassertemperatur 30 °C beträgt. Die Anschlüsse sind als metrische Außengewinde ausgeführt, und das Modul verfügt über eine Rückflusssicherung nach EN 1717 (Typ EB) sowie Freistromfähigkeit. Der Einbau ist flexibel in waagerecht und senkrecht verlaufenden Rohrleitungen möglich.
Technische Daten
- Anschlussnennweite: 20 DN (3/4 Zoll)
- Nenndruck (PN): 16 bar
- Baulänge mit Verschraubungen: 184 mm
- Maximale Wassertemperatur: 30 °C
- Mediumtemperatur (Dauerbetrieb): 5 - 65 °C
- Werkstoff Gehäuse: Bleifreies Messing (CuZn21Si3P, CW724R)
- Dichtung: Kunststoff
- Primäre Spindeldichtung: EPDM
- Rückflusssicherung nach EN 1717: EB
- Anschlüsse: Außengewinde (metrisch)
Das BWT Anschluss-Modul mit Druckminderer 3/4"x100 bietet eine robuste und zuverlässige Lösung für die Installation von Schutzfiltern. Die Konstruktion aus bleifreiem Messing und die Druckstufe PN 16 stellen eine hohe Beständigkeit sicher. Mit einer Baulänge von 184 mm und der Möglichkeit zur Installation in verschiedenen Rohrleitungen ist es eine flexible Komponente für die moderne Haustechnik, die eine präzise Druckregulierung bei einer maximalen Wassertemperatur von 30 °C ermöglicht.
Technische Daten
| Hersteller-Warengruppe | Filter - Installationstechnik |
| Hersteller-Produktgruppe | HydroModul |
| Hersteller-Artikelnummer | 125596764 |
| Hersteller | BWT |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | BWT-125596764 |
| Ausführung des Ventils | festes Ventil |
| Balgventil | nein |
| Bedienung | ohne |
| Dichtung | Kunststoff |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 9022000017612 |
| Edelstahlsitzring | nein |
| Federschließend (NC) | nein |
| Federöffnend (NO) | nein |
| Freistrom | ja |
| Gastec QA Prüfung | nein |
| Geeignet für Dampf | nein |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Gase | nein |
| Gewicht | 1,98 kg |
| Höhe Handgriff/Handrad | 125 |
| KIWA-Prüfsiegel | nein |
| Länge Anschluss 1 | 184 |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb) | 5 - 65 |
| Mit Entleerungsventil | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückstromsicherung | nein |
| Mit Standanzeiger | nein |
| Nennbaugröße | DIN |
| Nenndurchmesser | 3 Zoll (80) |
| Oberflächenschutz | unbehandelt |
| Rechtwinklige Ausführung | nein |
| Rückflusssicherung nach EN 1717 | EB |
| Selbstverschließend | nein |
| Spindel und/oder Handrad ansteigend | nein |
| Spindelgewinde außerhalb des Mediums | nein |
| Totraumfrei | nein |
| Typenzulassung nach BBR/EKS | nein |
| Unter Druck austauschbare Spindelabdichtung | nein |
| VdS-geprüft | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte des Gehäuses | CuZn21Si3P (CW724R) |
| WEEE-Nr. | 80428986 |
