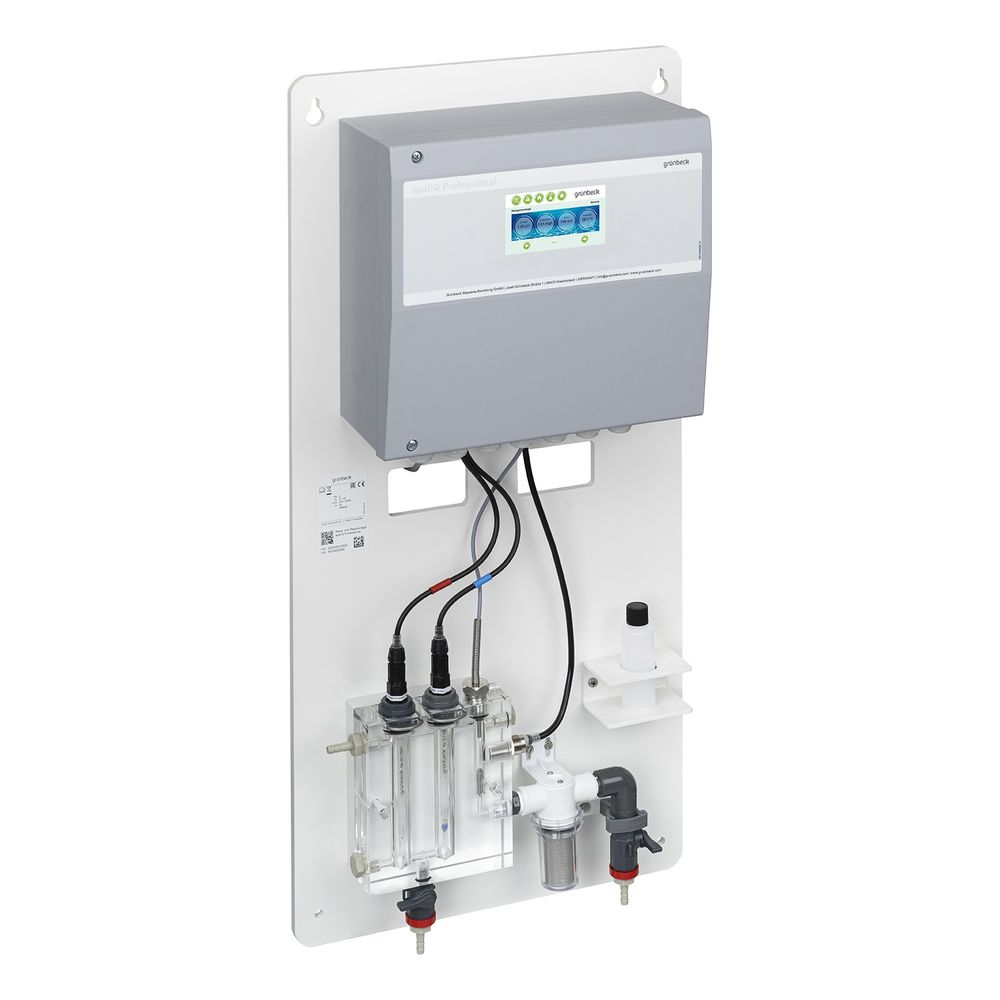

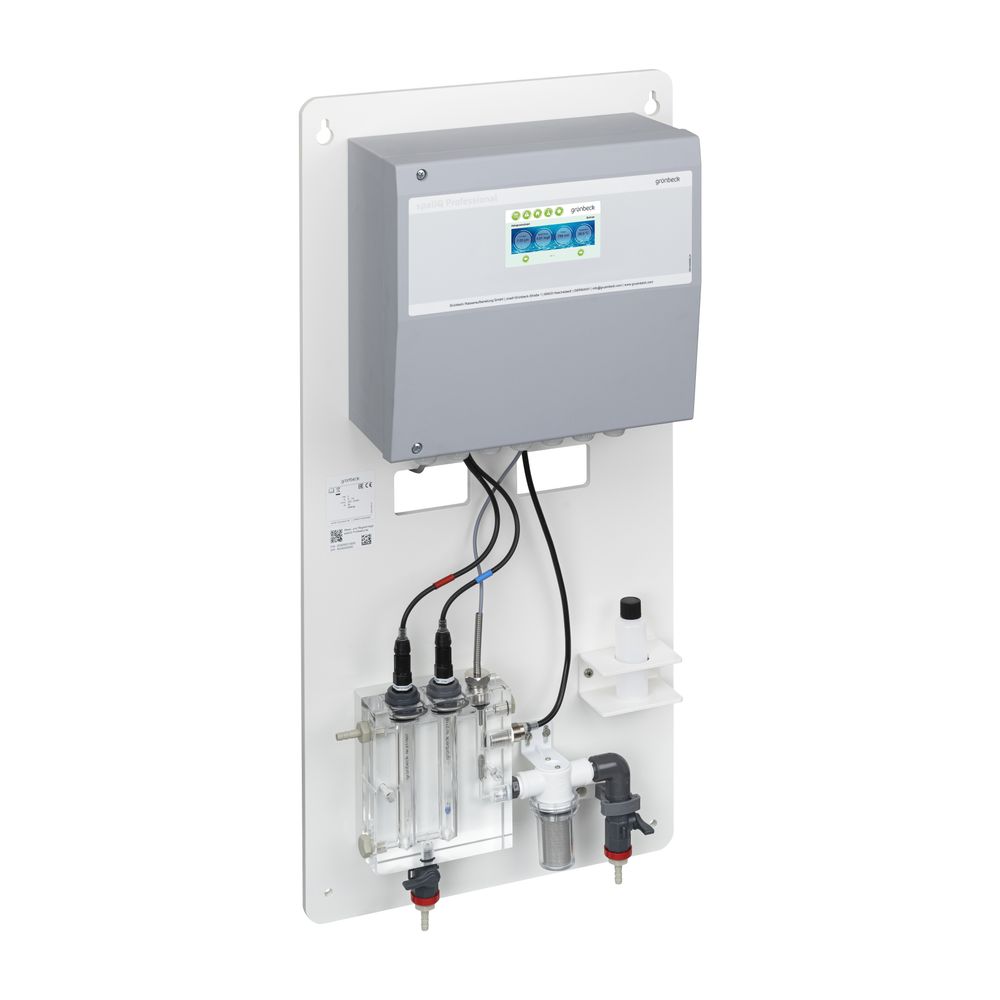

Grünbeck Mess- und Regelanlage spaliQ Professional

Automatische Mess- und Regelanlage spaliQ Professional Die spaliQ Professional, für Schwimmbäder und Whirlpools im privaten Bereich, misstkontinuierlich die Wasserparameter pH-Wert und Redox-Wert, vergleicht diese mit Sollwerten und regelt daraufhin die Zugabe der Pflegeprodukte. Des Weiteren wird die Temperatur des Beckenwassers gemessen. Diese kann zur Temperatur-Kompensation der pH-Wert-Messung und zur Regelung der Wassertemperatur verwendet werden. Es besteht die Möglichkeit zur Ansteuerung einer Dosierpumpe (z .B. GENODOS SBF 0/40) für die Zugabe von Flockungsmittel. Übersichtsbild mit relevanten Infos am 4,3_ Touch-Display, Bedienung über Schnellzugriffe, Archivierung der Messwerte auf SD-Speicherkarte. Über die Kombination mit der Filtersteuerung GENO-BW-tronic kann die Bedienung der Temperaturauswahl, Rückspülung und Rinnenreinigung erfolgen. Bei Einbindung der Anlage ins kundeneigene Netzwerk ist ein Zugriff auf die Steuerung von jedem Ort möglich, Einbindung in Smart-Home-System über Modbus RTU und TCP/IP-Schnittstellen möglich, Teillast-,Sparbetrieb und Hochchlorung realisierbar. Integrierte Dosierzeitüberwachung. Kalibrierung der Anlage erfolgt über ein softwaregeführtes Tool innerhalb der Anlage. Messbereich Redox : 0,0

• 1300 mV Messbereich pH-Wert : 0,0 _ 14 Messbereich Temperatur : 0 _ 100 Grad C Nenndruck (PN) : 2 bar Messwasserdurchfluss : > 30 l/h max. Betriebstemp. : 40 Grad C Bemessungsspannung : 230 V Bemessungsfrequenz : 50-60 Hz Bemessungsaufnahme : 17 W Schutzart : IP 65 Absicherung (bauseits) : < 16 A Messwasserein- und ausgang : DN 6 Luftfeuchtigkeit : < 90 % Schnittstellen/Steuerung:
• 4 x Analogausgänge 0/4
• 20 mA zur Weitergabe von Messwerten
• 1 x LAN-Schnittstelle zur Einbindung ins Kundennetzwerk
• integrierter Webserver für die Bedienung über einen Webbrowser
• VNC-Server zur externen Bedienung
• Modbus RTU (RS485) und Modbus TCP/IP (LAN/RJ45) zur Kommunikation mit der Gebäudeautomatisierung
• 2 x USB-Schnittstelle
• 3 x Dosierausgänge 230 V
• 3x Dosierausgänge Puls-Frequenz
• pot.-freier Ausgang Sammelstörung, Heizungsanforderung und Redox GW1/GW2
• Analogeingang 4 _ 20 mA Raumtemp.
• Analogeingang 4 _ 20 mA Raumfeuchte
• Schalteingang Durchflussüberwachung Filtrat und Messwasser Aufbau/Ausstattung:
• Durchflussarmatur mit leicht zu entnehmenden Messelektroden für die Reinigung und Kalibrierung
• Kalibrierlösungen pH 7, pH 9 und Redox 475 mV
• Messwasserfilter zum Schutz der Elektroden
• Probeentnahmestelle für Messwasserproben
• Durchflussüberwachung für die notwendige Messwassermenge Auf Befestigungsplatte vormontiert. Maß der Montageplatte: 825x397 mm (HxB) Fabrikat: Grünbeck
