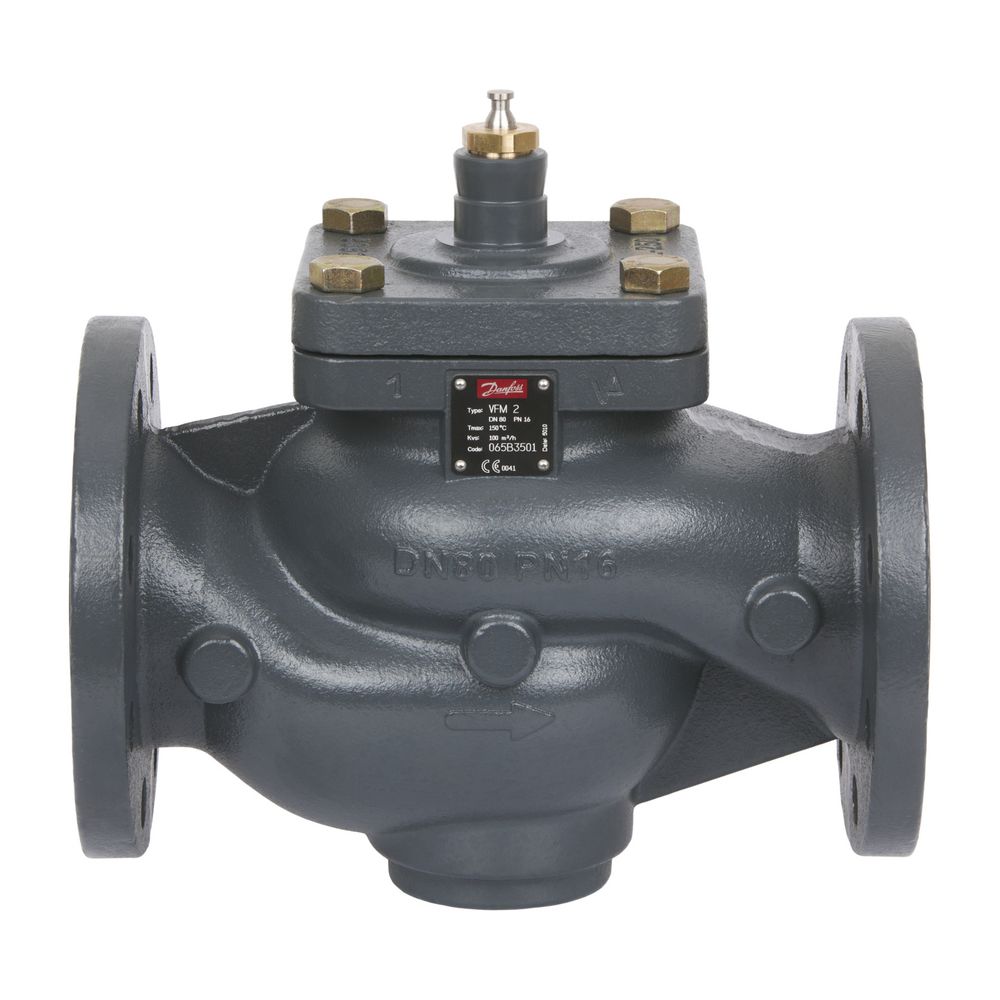

Danfoss Durchgangsventil VFM2 DN 80 Kvs 100,0, PN 16, GGG40,3, mit Flansch

Das Danfoss Durchgangsventil VFM2 DN 80 ist ein druckentlastetes Motorregelventil, das für präzise Regelaufgaben in Heizungsanlagen konzipiert wurde. Mit einem Nenndurchmesser von DN 80, einem Kvs-Wert von 100 m³/h und einer Druckstufe von PN 16 bietet es eine zuverlässige Lösung für Systeme, die Wasser oder Wasser-Glykol-Gemische (bis 50 %) als Medium nutzen. Die Ausführung mit Flanschanschlüssen nach DIN EN1092-2 ermöglicht eine sichere und standardisierte Integration.

Wie ist das Danfoss Durchgangsventil VFM2 konstruiert und welche Materialien werden verwendet?

Das Ventilgehäuse des VFM2 besteht aus robustem Grauguss (EN-GJL-250), der für seine Langlebigkeit und Stabilität bekannt ist. Ventilkegel und Ventilsitz sind aus hochwertigem Edelstahl gefertigt, was eine metallisch dichte Abdichtung sicherstellt. Eine Stopfbuchsendichtung aus EPDM ermöglicht zusätzliche Dichtheit. Die formschlüssige Push-Pull-Verbindung ermöglicht eine einfache und sichere Montage der passenden Stellantriebe.

Welche technischen Eigenschaften und Regelungsfunktionen bietet das Ventil?

Das Danfoss Durchgangsventil VFM2 ist druckentlastet und verfügt über eine SPLIT-Ventilkennlinie, die im Bereich von 0 bis 30 % linear und von 30 bis 100 % logarithmisch verläuft. Dies ermöglicht eine präzise und angepasste Regelung. Mit einem Stellverhältnis von größer als 100:1 bietet das Ventil eine hohe Regelgenauigkeit. Die Leckrate liegt gemäß IEC 534 bei weniger als 0,03 % des Kvs-Wertes. Es ist für einen maximalen Differenzdruck von 8,0 bar in geöffneter Stellung und einen maximalen Schließdruck von 16,0 bar ausgelegt. Die Einbaulage des Ventils ist beliebig wählbar, was flexible Installationsmöglichkeiten bietet. Es ist einsetzbar mit den Stellantrieben AME655(GA)/659SD/685 und AMV(E)85/86 und unterstützt eine Notstellfunktion mit dem AME659SD.

Für welche Einsatzbereiche und Normen ist das Danfoss VFM2 geeignet?

Das Durchgangsventil VFM2 ist speziell für den Einsatz in Heizungsanlagen konzipiert und eignet sich für Medien wie Wasser und Wasser mit bis zu 50 % Glykol. Der Temperaturbereich erstreckt sich von 2 bis 150 °C, wobei kurzzeitig auch Temperaturen bis -10 °C zulässig sind. Das Ventil ist typgeprüft nach DIN EN 14597, was die Einhaltung hoher Qualitäts- und Sicherheitsstandards bestätigt. Die Flanschanschlüsse entsprechen der Norm DIN EN 1092-2, die eine standardisierte und sichere Verbindung im Rohrleitungssystem sicherstellt.

Technische Daten

• Nenndurchmesser: DN 80
• Kvs-Wert: 100 m³/h
• Druckstufe: PN 16
• Temperaturbereich: 2 bis 150 °C (kurzzeitig bis -10 °C)
• Max. Differenzdruck (Dp): 8,0 bar
• Max. Schließdruck (Dps): 16,0 bar
• Stellverhältnis: >100:1
• Leckrate: <0,03 % des Kvs-Wertes
• Hublänge: 34 mm
• Werkstoff Gehäuse: Grauguss (EN-GJL-250)

Das Danfoss Durchgangsventil VFM2 DN 80 ist eine robuste und präzise Lösung für die Regelung von Heizungsanlagen. Mit seinem Gehäuse aus Grauguss, Edelstahlkomponenten und einer Druckstufe von PN 16 bietet es eine hohe Langlebigkeit. Der Kvs-Wert von 100 m³/h und das Stellverhältnis von über 100:1 ermöglichen eine effiziente und genaue Steuerung von Wasser- und Glykolgemischen in einem breiten Temperaturbereich.
