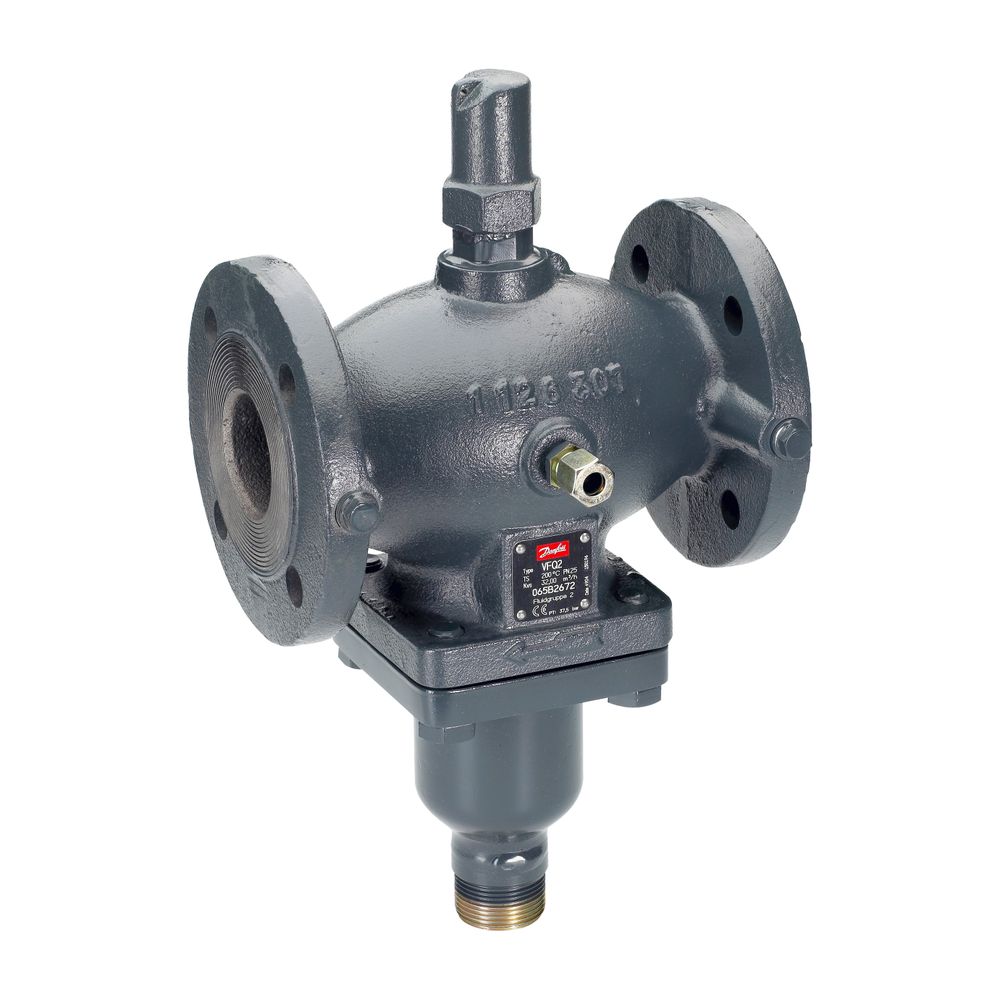

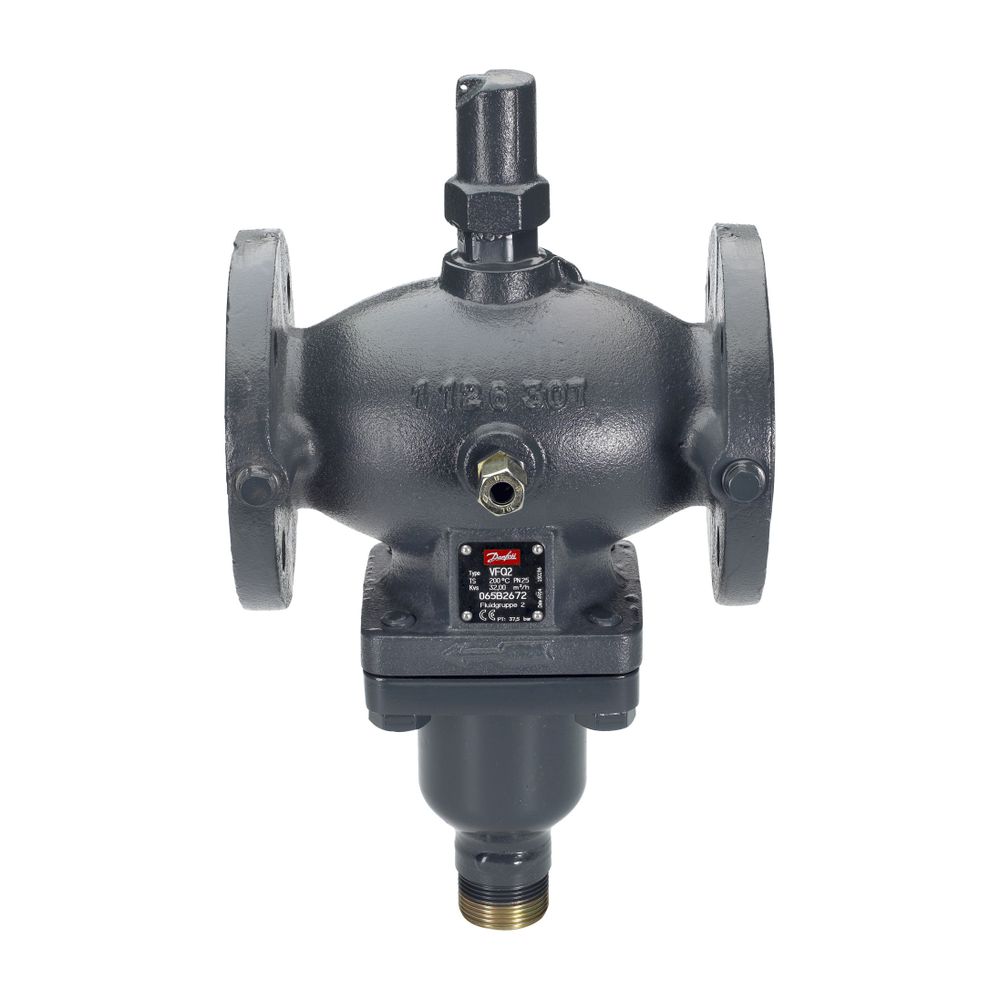

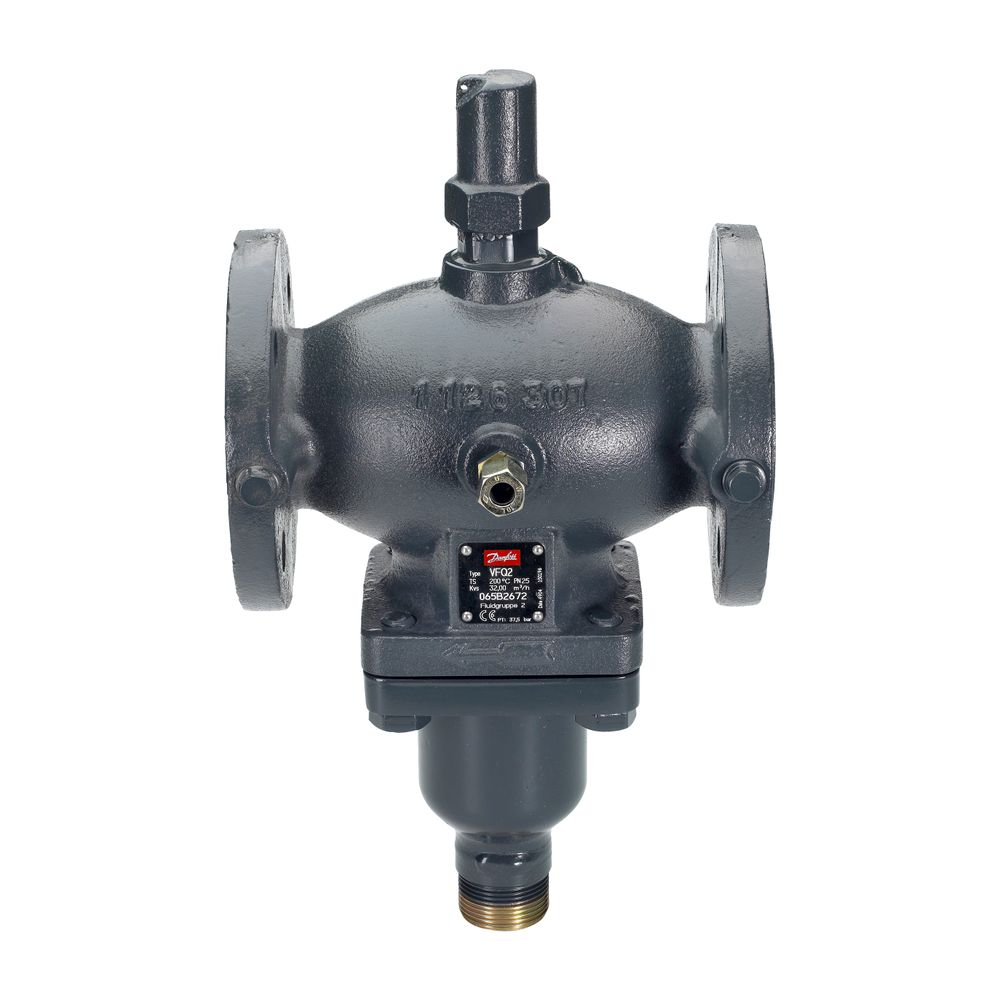

Danfoss Durchgangsventil VFQ2 DN 32 Kvs 16, PN 25, GGG-40,3, mit Flansch

Der Danfoss Durchgangsventil VFQ2 DN 32 ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der speziell für Fernwärmesysteme entwickelt wurde. Mit einem Kvs-Wert von 16 m³/h und einem Nenndruck von PN 25 eignet sich das Ventil für Heiz- und Kühlwasseranwendungen mit einem Glykolanteil bis zu 30 %. Die robuste Ausführung mit Flanschanschlüssen und einem Gehäuse aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3) ermöglicht eine langlebige und zuverlässige Funktion im Temperaturbereich von 2 bis 150 °C, kurzzeitig bis 200 °C.

Wie funktioniert das Danfoss Durchgangsventil VFQ2?

Das VFQ2 ist ein druckentlastetes Schließventil mit metallisch dichtendem Kegel, das den Differenzdruck und den Volumenstrom unabhängig voneinander regelt. Es schließt automatisch bei steigendem Differenzdruck oder wenn der eingestellte maximale Durchfluss überschritten wird. Die Regelung erfolgt über ein Regelventil mit einstellbarem Druckbegrenzer, einen Stellantrieb mit zwei Stellmembranen sowie eine Feder zur Differenzdruckeinstellung. Eine Einstelldrossel zur Volumenstrombegrenzung ist integriert.

Für welche Medien und Einsatzbereiche ist das Ventil geeignet?

Das Ventil ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil ausgelegt. Es wird bevorzugt in Fernwärmesystemen eingesetzt und ist für den Einbau sowohl im Vorlauf als auch im Rücklauf geeignet. Die Flanschanschlüsse entsprechen der Norm DIN 2501-C und sind für Rohrleitungen mit einem Nenndurchmesser von DN 32 ausgelegt.

Welche Werkstoffe und Bauarten kommen beim VFQ2 zum Einsatz?

Das Ventilgehäuse besteht aus hochwertigem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilkegel ist aus Edelstahl gefertigt (Werkstoffnummer 1.4404), ebenso der Ventilsitz (Werkstoffnummer 1.4021). Die Druckentlastung erfolgt über einen Edelstahlbalg (Werkstoffnummer 1.4571). Es sind zwei Ventilausführungen verfügbar: die Standardausführung VFQ 2 mit metallisch dichtendem Kegel und auf Anfrage eine Variante VFQ 21 mit weich dichtendem Kegel.

Welche technischen Leistungsdaten sind relevant?

Das Ventil ist für einen maximalen Differenzdruck von 20 bar in geöffneter Stellung ausgelegt. Der Volumenstrombereich liegt bei 0,4 bis 7 m³/h bei einem Wirkdruck von 0,2 bar und bei 0,5 bis 10 m³/h bei 0,5 bar Wirkdruck. Der Einstellbereich für den Differenzdruck liegt zwischen 0,1 und 0,7 bar beziehungsweise 0,15 bis 1,5 bar. Die Volumenstrombegrenzung erfolgt über eine Einstelldrossel mit einem Differenzdruck von 0,2 oder 0,5 bar.

Technische Daten

• Nennweite: DN 32
• Kvs-Wert: 16 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck (geöffnet): 20 bar
• Volumenstrom bei 0,2 bar Wirkdruck: 0,4 - 7 m³/h
• Volumenstrom bei 0,5 bar Wirkdruck: 0,5 - 10 m³/h
• Temperaturbereich: 2 - 150 °C (kurzzeitig bis 200 °C)
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Anschluss: Flansch nach DIN 2501-C
• Hublänge: 9

Das Danfoss Durchgangsventil VFQ2 DN 32 bietet eine präzise und zuverlässige Regelung von Differenzdruck und Volumenstrom in Fernwärmeanlagen. Mit seiner robusten Bauweise aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3), dem Kvs-Wert von 16 m³/h und dem Nenndruck PN 25 ist es für den Einsatz in Heiz- und Kühlsystemen mit Glykolanteil bis 30 % bestens geeignet und ermöglicht eine sichere und effiziente Funktion über einen weiten Temperaturbereich.
