Beschreibung

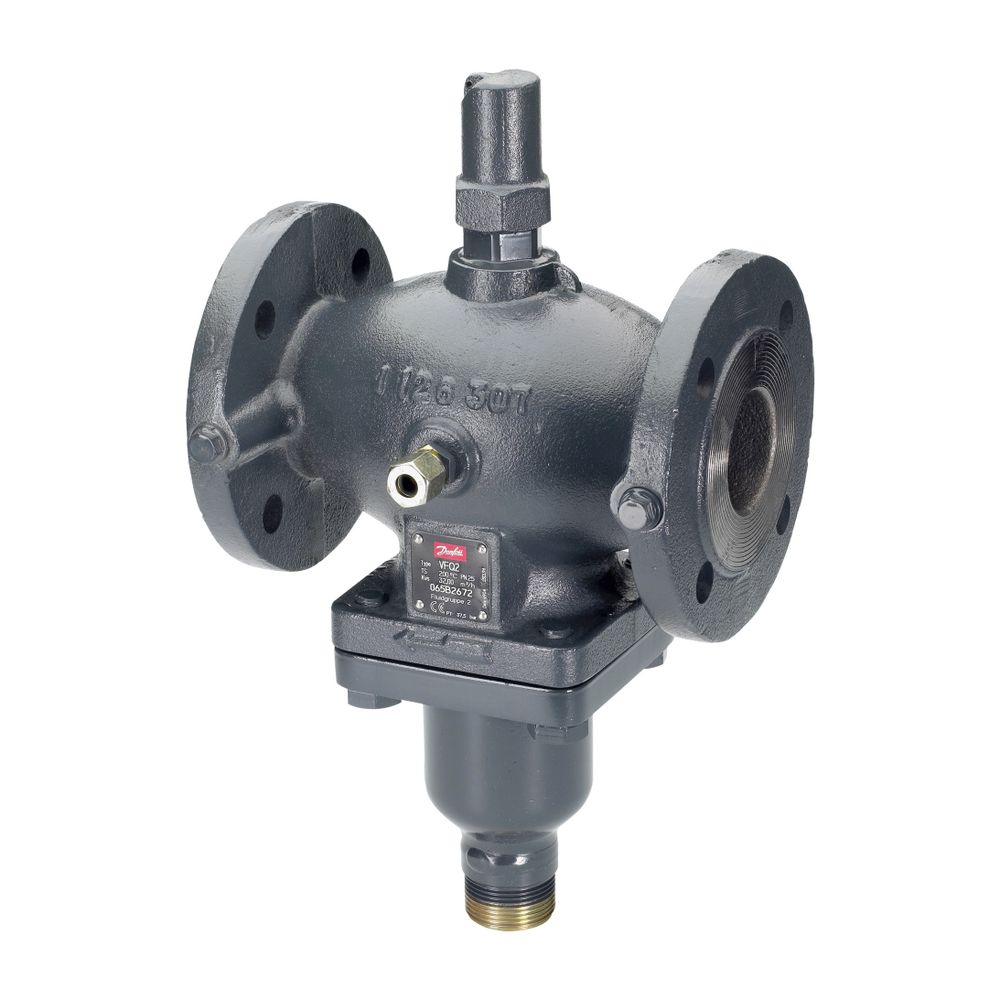

Danfoss Durchgangsventil VFQ2 DN 125 Kvs 160, PN 16, GG-25, mit Flansch
Das Danfoss Durchgangsventil VFQ2 ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der speziell für den Einsatz in Fernwärmesystemen konzipiert wurde. Mit einer Nennweite von DN 125, einem Kvs-Wert von 160 m³/h und einer Druckstufe von PN 16 bietet dieses Ventil eine präzise Regelung. Das Gehäuse aus Grauguss EN-GJL-250 (GG-25) und der Flanschanschluss nach DIN 2501-C ermöglichen eine robuste und zuverlässige Installation.
Wie funktioniert der Danfoss VFQ2 Regler?
Der Danfoss VFQ2 Regler arbeitet als selbsttätiger Differenzdruck- und Volumenstromregler. Seine primäre Funktion ist das Schließen bei einem steigenden Differenzdruck oder wenn der voreingestellte maximale Durchfluss überschritten wird. Eine Besonderheit des Reglers ist die unabhängige Regelung von Differenzdruck und Volumenstrom, was eine hohe Präzision im Betrieb sicherstellt.
Welche Komponenten sind im Danfoss VFQ2 verbaut?
Der Regler besteht aus einem Regelventil, das mit einem einstellbaren Druckbegrenzer ausgestattet ist. Ein Stellantrieb mit zwei Stellmembranen und eine Feder zur Differenzdruckeinstellung sind zentrale Bestandteile. Das VFQ2 Modell verfügt über einen metallisch dichtenden Kegel, der für eine zuverlässige Absperrfunktion sorgt.
Für welche Medien und Temperaturen ist das Ventil geeignet?
Das Danfoss VFQ2 Durchgangsventil ist für den Einsatz mit Heiz- und Kühlwasser geeignet, wobei ein Glykolanteil von bis zu 30 % zulässig ist. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C, wobei kurzzeitig auch Temperaturen bis 200 °C toleriert werden. Dies ermöglicht eine flexible Anwendung in verschiedenen Heiz- und Kühlsystemen.
Welche Materialien sichern die Langlebigkeit?
Für die Konstruktion des Danfoss VFQ2 Ventils werden hochwertige Materialien verwendet, die eine lange Lebensdauer und Beständigkeit ermöglichen. Das Ventilgehäuse besteht aus Grauguss EN-GJL-250 (GG-25). Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4404 gefertigt, während der Ventilsitz aus Edelstahl W.-Nr. 1.4021 besteht. Die Druckentlastung wird durch einen Edelstahlbalg aus W.-Nr. 1.4571 realisiert.
Technische Daten
- Nennweite DN: 125
- Kvs-Wert: 160 m³/h
- Nenndruck PN: 16
- Max. Differenzdruck: 15 bar
- Volumenstrom Wirkdruck 0,2 bar: 8 - 80 m³/h
- Volumenstrom Wirkdruck 0,5 bar: 12 - 120 m³/h
- Temperaturbereich: 2 - 150 (200) °C
- Werkstoff Gehäuse: Grauguss EN-GJL-250 (GG-25)
- Anschluss: Flansch
- Hublänge: 20
Das Danfoss Durchgangsventil VFQ2 bietet als präziser Differenzdruck- und Volumenstromregler eine zuverlässige Lösung für Fernwärmesysteme. Die robuste Bauweise aus Grauguss und Edelstahl, kombiniert mit einer Nennweite von DN 125 und einem Kvs-Wert von 160 m³/h, ermöglicht eine effiziente und langlebige Regelung von Heiz- und Kühlwasser.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VFQ 2 |
| Hersteller-Artikelnummer | 065B2663 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-065B2663 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421809273 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 65 kg |
| Hublänge | 20 |
| Kvs-Wert | 160 |
| Leckverlust des Kvs-Wertes | 0,03 |
| Max Differenzdruck in geöffneter Stellung | 15 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 12 |
| Nenndurchmesser Anschluss 2 | DN 12 |
| Rohraußendurchmesser Anschluss 1 | 125 |
| Rohraußendurchmesser Anschluss 2 | 125 |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GG 25 (GJL-250) |
| WEEE-Nr. | 66490570 |
