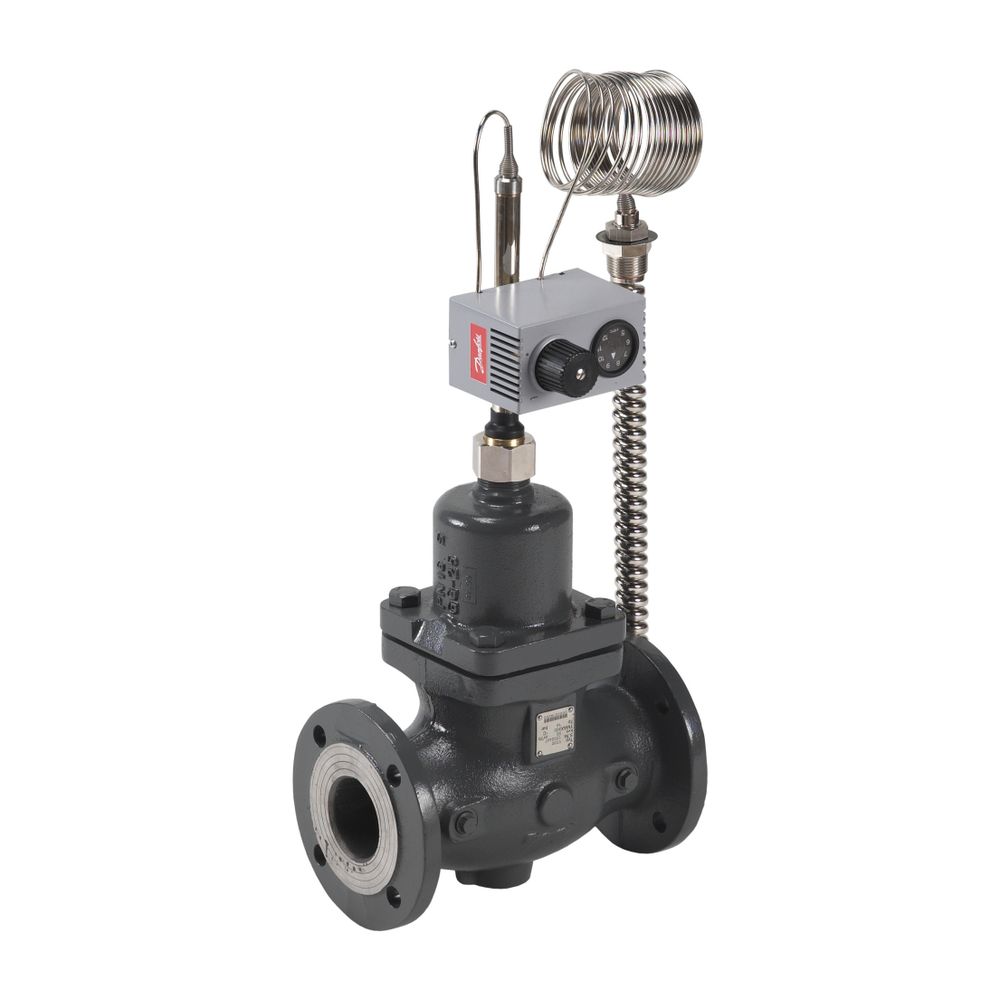

Danfoss Durchgangsventil VFGS2 DN 50 Kvs 32, PN 25, GGG-40,3, mit Flansch

Der Danfoss Durchgangsventil VFGS2 DN 50 ist ein druckentlastetes Schließventil mit metallisch dichtendem Kegel, das speziell für den Einsatz in Fernwärmesystemen mit Dampf entwickelt wurde. Das Ventil verfügt über einen Nennweiten-Durchmesser von DN 50, einen Kvs-Wert von 32 m³/h und ist für Nenndrücke bis PN 25 ausgelegt. Es ist mit Flanschanschlüssen nach DIN 2501-C ausgestattet und eignet sich für Temperaturen von 2 bis 200 °C bei Dampf, mit einem erweiterten Temperaturbereich bis 350 °C bei Verwendung eines Zwischenstücks.

Wie funktioniert das Danfoss Durchgangsventil VFGS2?

Das Ventil arbeitet als selbsttätiger Druckminderungsregler, der drucklos geschlossen ist und sich bei steigendem Druck öffnet. Es besteht aus einem Regelventil, einem Stellantrieb mit Stellmembran sowie einer Feder zur Druckeinstellung. Die Druckentlastung erfolgt über einen Edelstahlbalg, wodurch das Ventil zuverlässig und sicher in Fernwärmeanwendungen eingesetzt werden kann.

Für welche Medien und Anwendungen ist das Ventil geeignet?

Das VFGS2 ist speziell für Dampf konzipiert, kann aber auch für Zirkulationswasser und glykolhaltiges Wasser mit bis zu 30 % Glykolanteil verwendet werden. Es ist für Heizungsanwendungen geeignet, jedoch nicht für Kühlanwendungen. Die robuste Bauweise aus Gusseisen (GGG-40.3) und Edelstahlkomponenten ermöglicht eine hohe Beständigkeit gegenüber den eingesetzten Medien.

Welche Werkstoffe und Anschlüsse werden verwendet?

Das Ventilgehäuse besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Ventilkegel und Ventilsitz sind aus Edelstahl W.-Nr. 1.4021 gefertigt. Die Druckentlastung erfolgt über einen Edelstahlbalg W.-Nr. 1.4571. Die Anschlüsse sind als Flansch nach DIN 2501-C ausgeführt, passend für Rohraußendurchmesser von 50 mm.

Welche technischen Leistungsdaten sind relevant?

Das Ventil hat einen Kvs-Wert von 32 m³/h und einen maximalen Differenzdruck in geöffneter Stellung von 20 bar. Die Hublänge beträgt 12 mm. Der Nenndruck ist PN 25, der maximale Differenzdruck (dp max.) liegt bei 16 bar. Die Temperaturbereiche sind für Dampf von 2 bis 200 °C und mit Zwischenstück von 2 bis 350 °C angegeben.

Technische Daten

• Nennweite: DN 50
• Kvs-Wert: 32 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck (dp max.): 16 bar
• Hublänge: 12 mm
• Temperaturbereich Dampf: 2 bis 200 °C
• Temperaturbereich mit Zwischenstück: 2 bis 350 °C
• Werkstoff Gehäuse: Gusseisen GGG-40.3 (EN-GJS-400-18-LT)
• Werkstoff Ventilkegel und Sitz: Edelstahl W.-Nr. 1.4021
• Anschluss: Flansch nach DIN 2501-C

Das Danfoss Durchgangsventil VFGS2 DN 50 bietet eine zuverlässige und robuste Lösung für die Druckregelung in Fernwärmesystemen mit Dampf. Mit einem Kvs-Wert von 32 m³/h, einem Nenndruck von PN 25 und einem Temperaturbereich bis 350 °C (mit Zwischenstück) erfüllt es anspruchsvolle Anforderungen in der Heiztechnik und sorgt für eine präzise Druckminderung und sichere Regelung.
