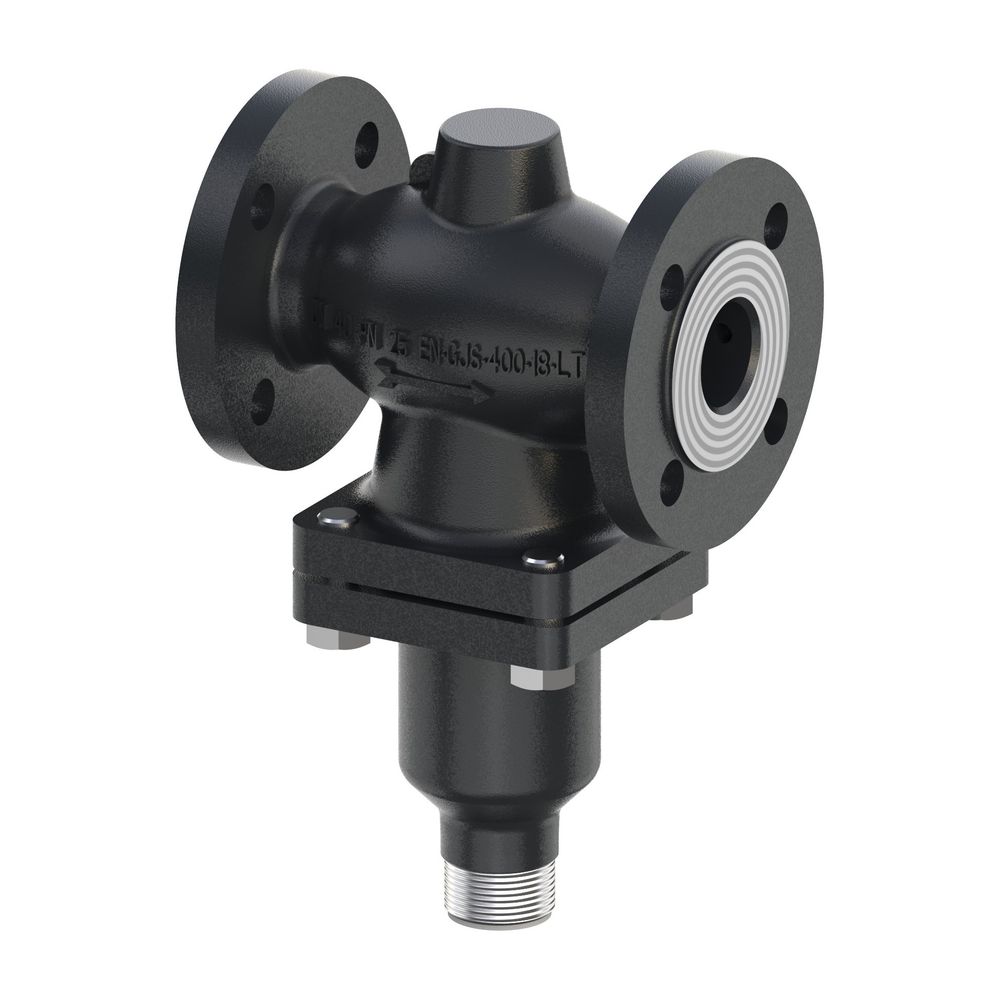

Danfoss Durchgangsventil VFG2 DN 40 Kvs 20, PN 25, GGG-40,3, mit Flansch

Das Danfoss Durchgangsventil VFG2 DN 40 ist ein robustes Schließventil mit metallisch dichtendem Kegel, ausgelegt für Heizungsanlagen und Thermoölsysteme. Mit einem Kvs-Wert von 20 m³/h und einem Nenndruck von PN 25 bietet es eine zuverlässige Regelung des Medienstroms. Das Ventilgehäuse aus hochwertigem Sphäroguss EN-GJS-400-18-LT (GGG-40.3) und der Flanschanschluss nach DIN 2501-C stellen eine sichere und langlebige Installation sicher.

Wie funktioniert das Danfoss Durchgangsventil VFG2?

Das Danfoss Durchgangsventil VFG2 ist als druckentlastetes Schließventil konzipiert und kann als Differenzdruck-Überströmregler eingesetzt werden. Es besteht aus einem Regelventil, einem Antrieb mit Regelmembrane und einer Sollwertfeder zur Einstellung des Differenzdrucksollwerts. Die metallisch dichtende Kegelbauweise stellt eine sichere Absperrung und eine präzise Regelung des Durchgangs bei steigendem Differenzdruck sicher.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Danfoss Durchgangsventil VFG2 ist vielseitig einsetzbar und für verschiedene Medien geeignet. Es kann mit Heizwasser, das einen Glykolanteil von bis zu 30 % aufweist, betrieben werden. Die Temperaturspanne für Heizwasser liegt dabei zwischen 2 °C und 200 °C. Darüber hinaus ist das Ventil für Thermoöle mit einem Temperaturbereich von 2 °C bis 300 °C sowie für Gase von 2 °C bis 80 °C ausgelegt.

Aus welchen Materialien besteht das Danfoss Durchgangsventil VFG2?

Für eine hohe Beständigkeit und Langlebigkeit werden hochwertige Materialien verwendet. Das Ventilgehäuse besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilkegel wird aus Edelstahl W.-Nr. 1.4404 gefertigt, während der Ventilsitz aus Edelstahl W.-Nr. 1.4021 besteht. Die Druckentlastung erfolgt über einen Edelstahlbalg aus W.-Nr. 1.4571. Die Anschlüsse sind als Flanschanschlüsse nach DIN 2501-C ausgeführt, passend für Rohrleitungen mit einem Nenndurchmesser von DN 40.

Welche technischen Eigenschaften bietet das Ventil?

Das Danfoss Durchgangsventil VFG2 DN 40 zeichnet sich durch einen Kvs-Wert von 20 m³/h und einen Nenndruck von PN 25 aus. Der maximale Differenzdruck in geöffneter Stellung beträgt 20 bar, während der Leckverlust des Kvs-Wertes bei 0,03 liegt. Die Hublänge des Ventils beträgt 8 mm. Diese Spezifikationen ermöglichen eine präzise Steuerung und hohe Betriebssicherheit in den vorgesehenen Anwendungen.

Technische Daten

• Nennweite: DN 40
• Kvs-Wert: 20 m³/h
• Nenndruck: PN 25
• Max. Differenzdruck in geöffneter Stellung: 20 bar
• Hublänge: 8 mm
• Leckverlust Kvs: 0,03
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4404
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4021
• Anschluss: Flansch nach DIN 2501-C

Das Danfoss Durchgangsventil VFG2 DN 40 bietet eine zuverlässige und präzise Regelung für Heizungs- und Thermoölsysteme. Mit seinem robusten Sphärogussgehäuse, Edelstahlkomponenten und einem Kvs-Wert von 20 m³/h ist es für anspruchsvolle Anwendungen bei einem Nenndruck von PN 25 geeignet und stellt eine sichere Absperrung und Druckentlastung sicher.
