Beschreibung

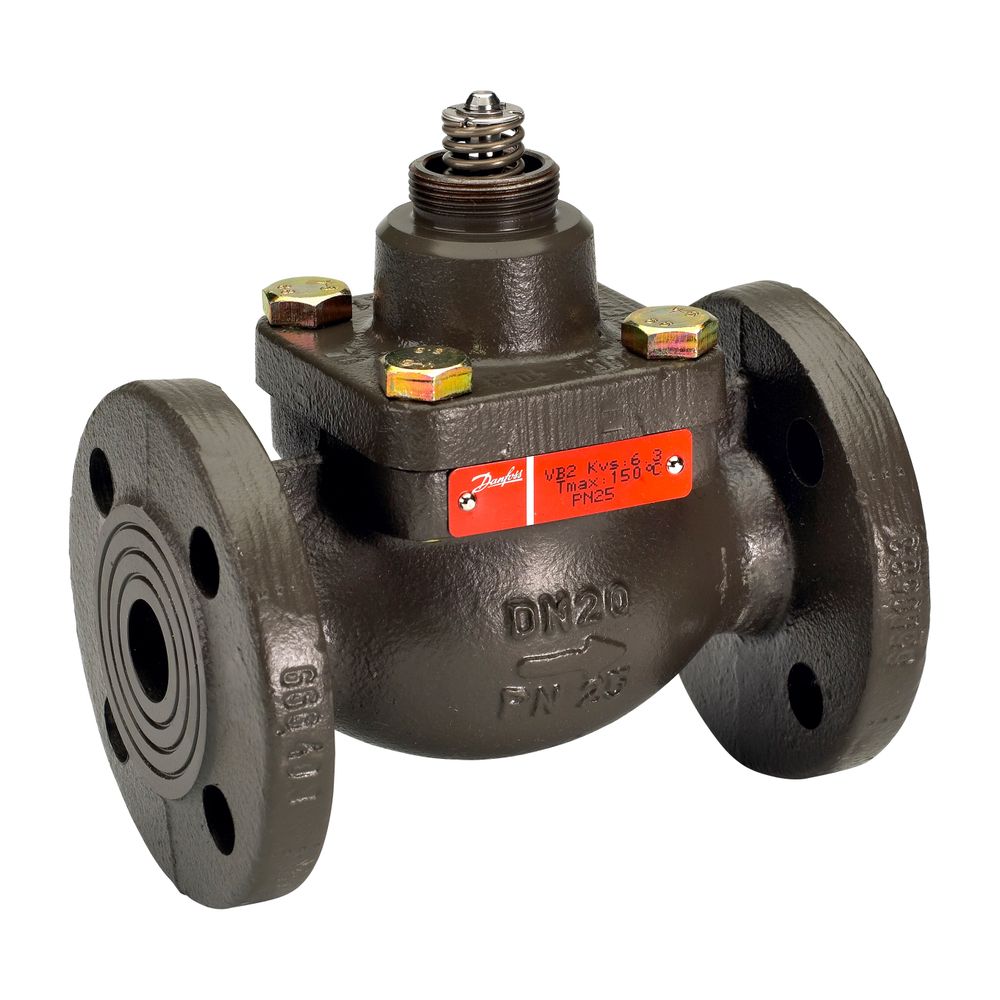

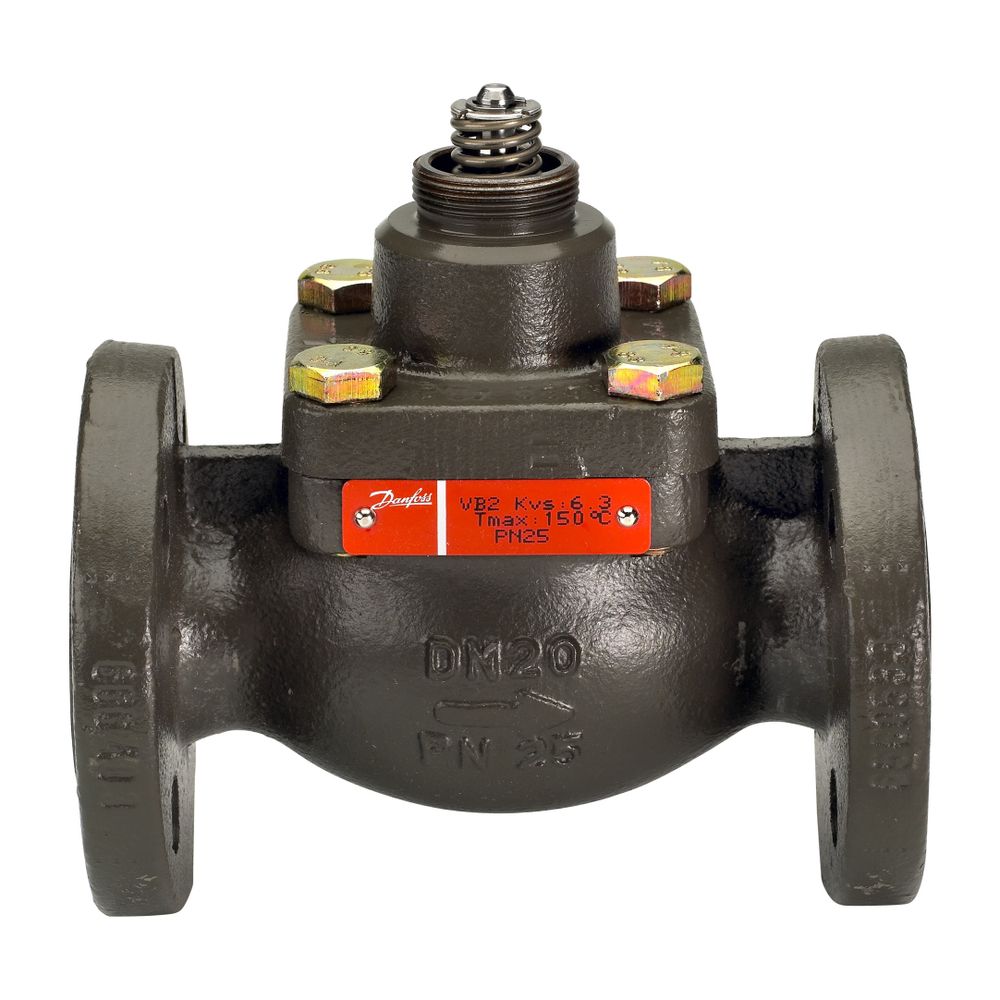

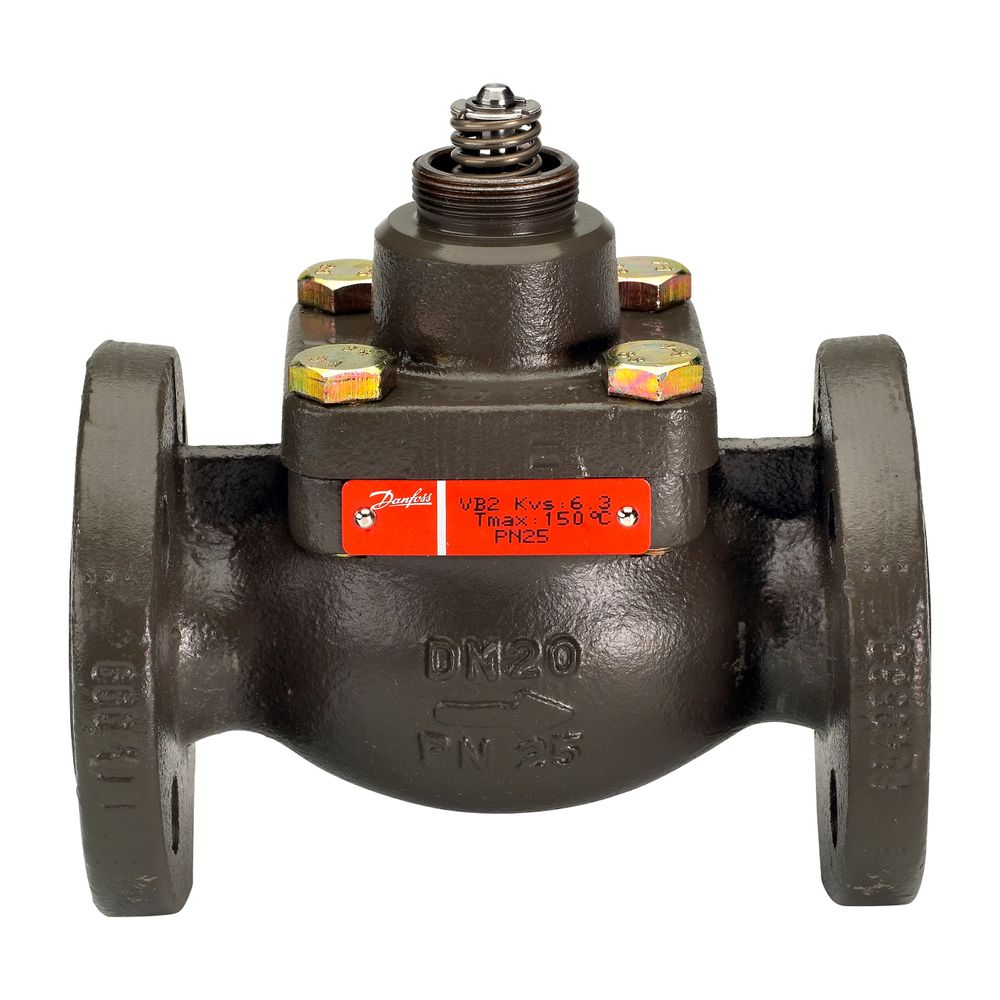

Danfoss Durchgangsventil VB2 DN 20 Kvs 6,3, PN 25, GGG40,3, mit Flansch
Das Danfoss Durchgangsventil VB2 DN 20 ist ein robustes Motorregelventil aus der Danfoss Fernwärme-Komponentenserie. Es ist für einen Nenndurchmesser von DN 20 und einen Kvs-Wert von 6,3 ausgelegt. Mit einer Druckstufe von PN 25 und Flanschanschlüssen nach DIN 2501-C eignet es sich für den Einsatz in Heizungsanlagen mit Wasser oder Wasser-Glykol-Gemischen bis 30 %.
Wie ist das Danfoss Durchgangsventil VB2 konstruiert?
Das Ventilgehäuse des VB2 besteht aus Sphäroguss GGG40.3 (Gusseisen GJS-400-15), das für hohe Belastbarkeit sorgt. Der Ventilkegel und der Ventilsitz sind aus Edelstahl gefertigt, was eine hohe Beständigkeit gegenüber den eingesetzten Medien sicherstellt. Die Anschlüsse sind als Flanschverbindungen nach DIN 2501-C ausgeführt, passend für Rohrleitungen mit einem Außendurchmesser von 20 mm.
Für welche Einsatzbereiche und Medien ist das Ventil geeignet?
Das Danfoss VB2 ist für den Einsatz in Heizungsanlagen konzipiert und nicht für Kühlanwendungen geeignet. Es kann mit Wasser und Wasser-Glykol-Gemischen bis zu 30 % verwendet werden. Die maximale zulässige Betriebstemperatur beträgt 150 °C, und der maximale Differenzdruck in geöffneter Stellung liegt bei 16,0 bar.
Welche technischen Eigenschaften und Leistungsmerkmale bietet das Ventil?
Das Ventil hat einen Kvs-Wert von 6,3, der den Durchfluss bei vollem Öffnungsgrad angibt. Der Leckverlust des Kvs-Wertes beträgt 0,05. Die Hublänge des Ventils beträgt 5. Das Einstellverhältnis (Svo) liegt bei 2. Diese Werte sind wichtig für die präzise Regelung des Durchflusses in der Anlage. Das Ventil ist einsetzbar mit den Stellantrieben AMV(E) 20 oder 23, AMV(E) 30 oder 33.
Technische Daten
- Nenndurchmesser: DN 20
- Kvs-Wert: 6,3
- Druckstufe: PN 25
- Max. Differenzdruck (geöffnet): 16,0 bar
- Max. Betriebstemperatur: 150 °C
- Werkstoff Gehäuse: Sphäroguss GGG40.3
- Werkstoff Ventilkegel und Ventilsitz: Edelstahl
- Anschluss: Flansch nach DIN 2501-C
- Hublänge: 5
- Einstellverhältnis (Svo): 2
Das Danfoss Durchgangsventil VB2 DN 20 bietet eine zuverlässige und langlebige Lösung für die Durchflussregelung in Heizungsanlagen. Mit seinem robusten Gehäuse aus Sphäroguss und den hochwertigen Edelstahlkomponenten ist es für Temperaturen bis 150 °C und einen Betriebsdruck von PN 25 ausgelegt. Die Flanschanschlüsse ermöglichen eine einfache Integration in bestehende Rohrleitungssysteme, während der Kvs-Wert von 6,3 eine effiziente Durchflussregelung sicherstellt.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VB 2 |
| Hersteller-Artikelnummer | 065B2057 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-065B2057 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421508466 |
| Einstellverhältnis (Svo) | 2 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 4,558 kg |
| Hublänge | 5 |
| Kvs-Wert | 6,3 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Max Differenzdruck in geöffneter Stellung | 16 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Rohraußendurchmesser Anschluss 2 | 20 |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GGG 40 (GJS-400-15) |
| WEEE-Nr. | 66490570 |
