Beschreibung

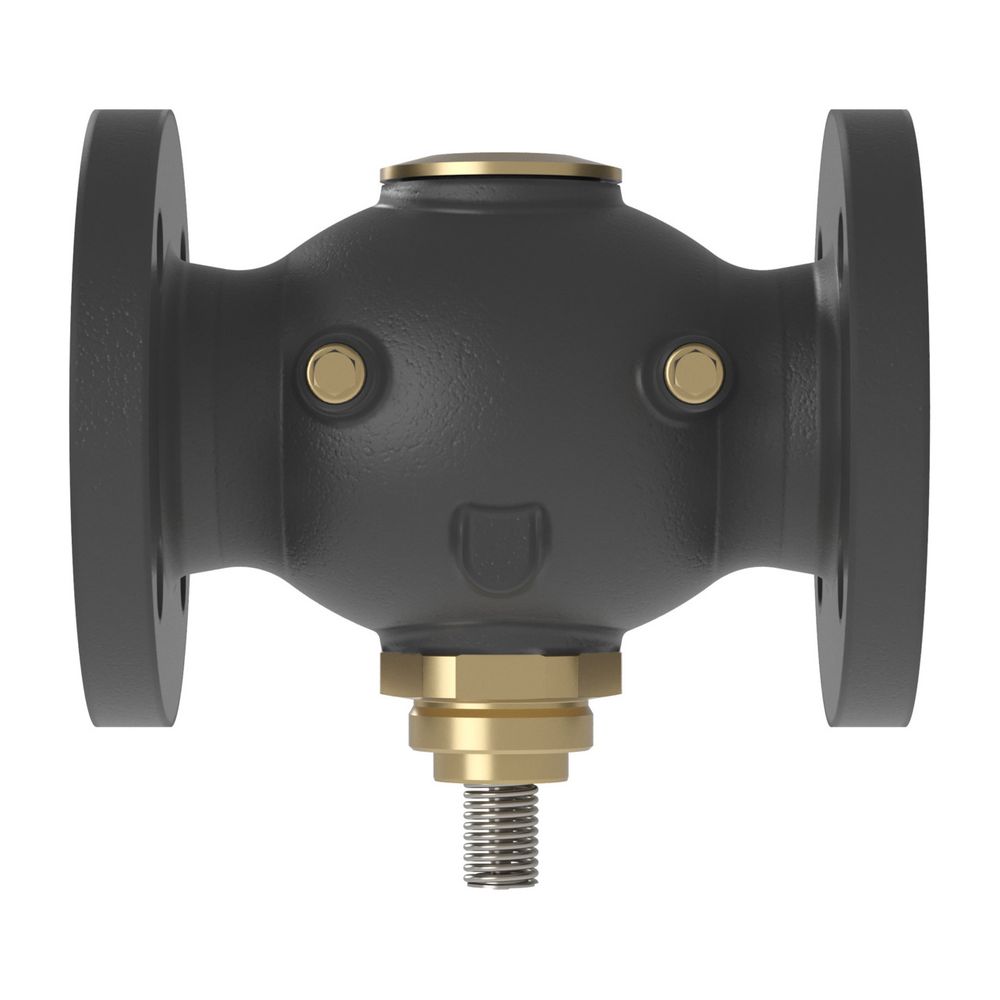

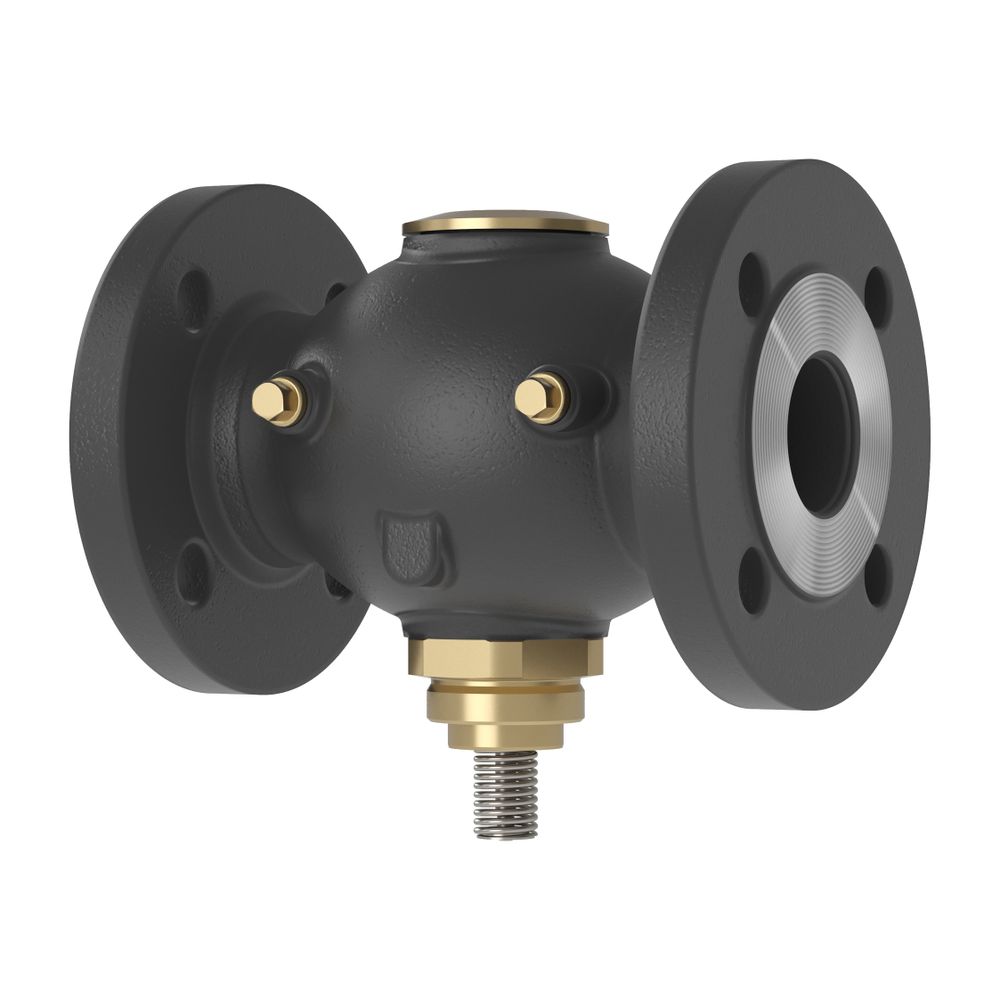

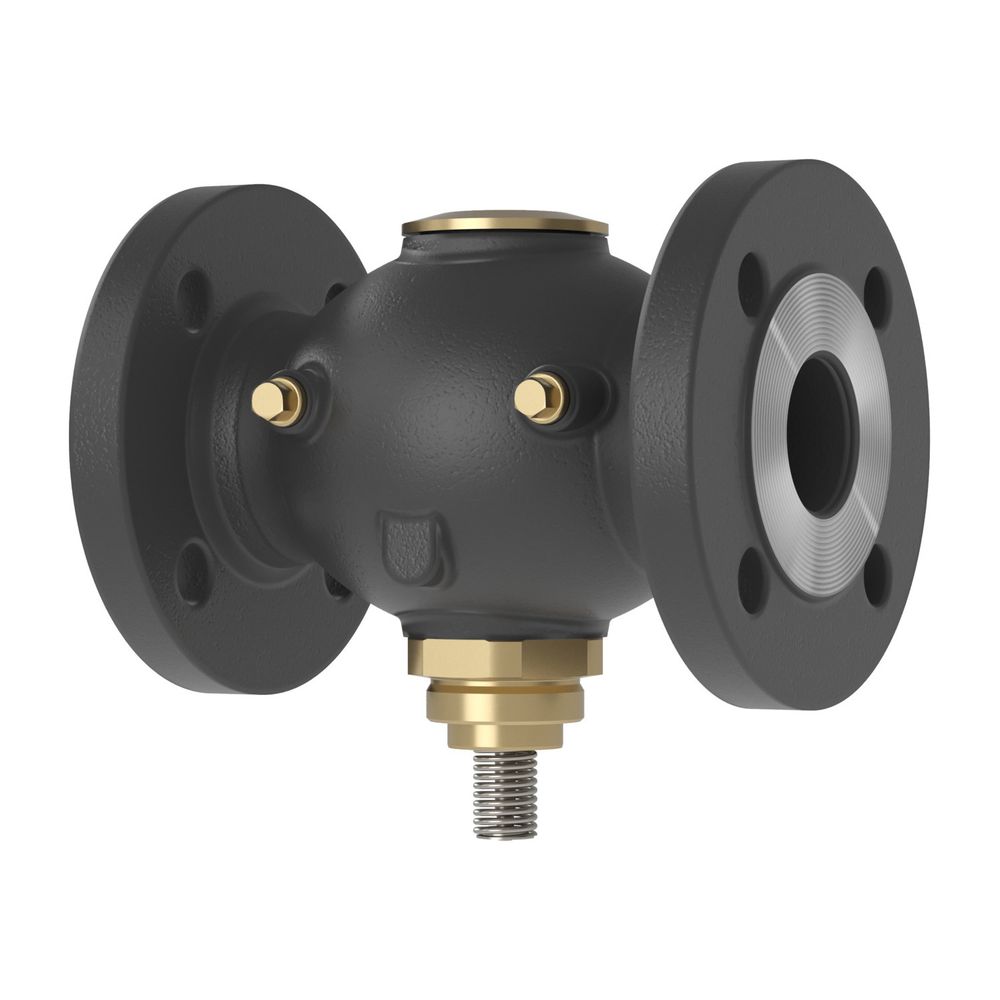

Danfoss Durchgangsventil VGUF DN 32 Kvs 12,5, PN 25, GGG-40,3, mit Flansch
Das Danfoss Durchgangsventil VGUF DN 32 ist ein robustes Motorregelventil mit Flanschanschluss, das für präzise Regelungsaufgaben in Heizungsanlagen konzipiert wurde. Mit einer Nennweite von DN 32, einem Kvs-Wert von 12,5 m³/h und einem Nenndruck von PN 25 ist es für den Einsatz mit mechanischen Thermostaten der Serie AVT ausgelegt. Das Ventil öffnet bei steigender Temperatur, ist druckentlastet und verfügt über einen Kegel mit Weichdichtung. Es eignet sich für Heizwasser mit einem Glykolanteil von bis zu 30%.
Aus welchen Materialien besteht das Danfoss Durchgangsventil VGUF?
Das Ventilgehäuse des Danfoss Durchgangsventils VGUF besteht aus hochwertigem Gusseisen der Werkstoffgüte GGG 40 (GJS-400-15), was eine hohe Stabilität und Langlebigkeit sicherstellt. Der Ventilkegel ist aus Messing CuZn36Pb2As gefertigt, während der Ventilsitz aus Edelstahl W.-Nr. 1.4571 besteht. Eine Kegeldichtung aus EPDM sorgt für eine zuverlässige Abdichtung. Die Anschlüsse sind als Flansch nach DIN EN 1092-2 ausgeführt.
Welche Funktionen und Einsatzmöglichkeiten bietet das Ventil?
Das Durchgangsventil VGUF ist speziell für die Kombination mit mechanischen Thermostaten des Typs AVT entwickelt worden. Es besteht die Möglichkeit, bis zu drei Thermostate zu kombinieren, wofür ein separates Kombinationsstück (K2/K3) erforderlich ist. Das Ventil öffnet bei steigender Temperatur und ist druckentlastet, was eine sichere und präzise Regelung des Durchflusses ermöglicht. Die Installation erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeug.
Welche Leistungsdaten weist das Danfoss Durchgangsventil auf?
Das Ventil ist für einen maximalen Differenzdruck in geöffneter Stellung von 16 bar ausgelegt. Der Temperaturbereich für Heizwasser liegt zwischen 2 und 150 °C. Der Leckverlust des Kvs-Wertes beträgt 0,05.
Technische Daten
- Nennweite DN: 32
- Kvs-Wert: 12,5 m³/h
- Nenndruck PN: 25
- Max. Differenzdruck in geöffneter Stellung: 16 bar
- Temperaturbereich Heizwasser: 2 - 150 °C
- Werkstoff Gehäuse: Gusseisen GGG 40 (GJS-400-15)
- Werkstoff Ventilkegel: Messing CuZn36Pb2As
- Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
- Kegeldichtung: EPDM
- Anschluss: Flansch nach DIN EN 1092-2
- Hublänge: 5
- Leckverlust des Kvs-Wertes: 0,05
Das Danfoss Durchgangsventil VGUF DN 32 bietet eine zuverlässige und langlebige Lösung für Heizungsanwendungen. Mit seiner robusten Bauweise aus Gusseisen, dem Flanschanschluss und den präzisen Regelungsmöglichkeiten durch AVT-Thermostate ist es eine solide Wahl für Systeme mit einem Nenndruck von PN 25 und einem Kvs-Wert von 12,5 m³/h. Die Auslegung für einen Temperaturbereich von 2 bis 150 °C unterstreicht die vielseitige Einsetzbarkeit in anspruchsvollen Umgebungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VGUF |
| Hersteller-Artikelnummer | 065B0797 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-065B0797 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421543795 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 8,126 kg |
| Hublänge | 5 |
| Kvs-Wert | 12,5 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Max Differenzdruck in geöffneter Stellung | 16 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 32 |
| Nenndurchmesser Anschluss 2 | DN 32 |
| Rohraußendurchmesser Anschluss 1 | 32 |
| Rohraußendurchmesser Anschluss 2 | 32 |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GGG 40 (GJS-400-15) |
| WEEE-Nr. | 66490570 |
