Beschreibung

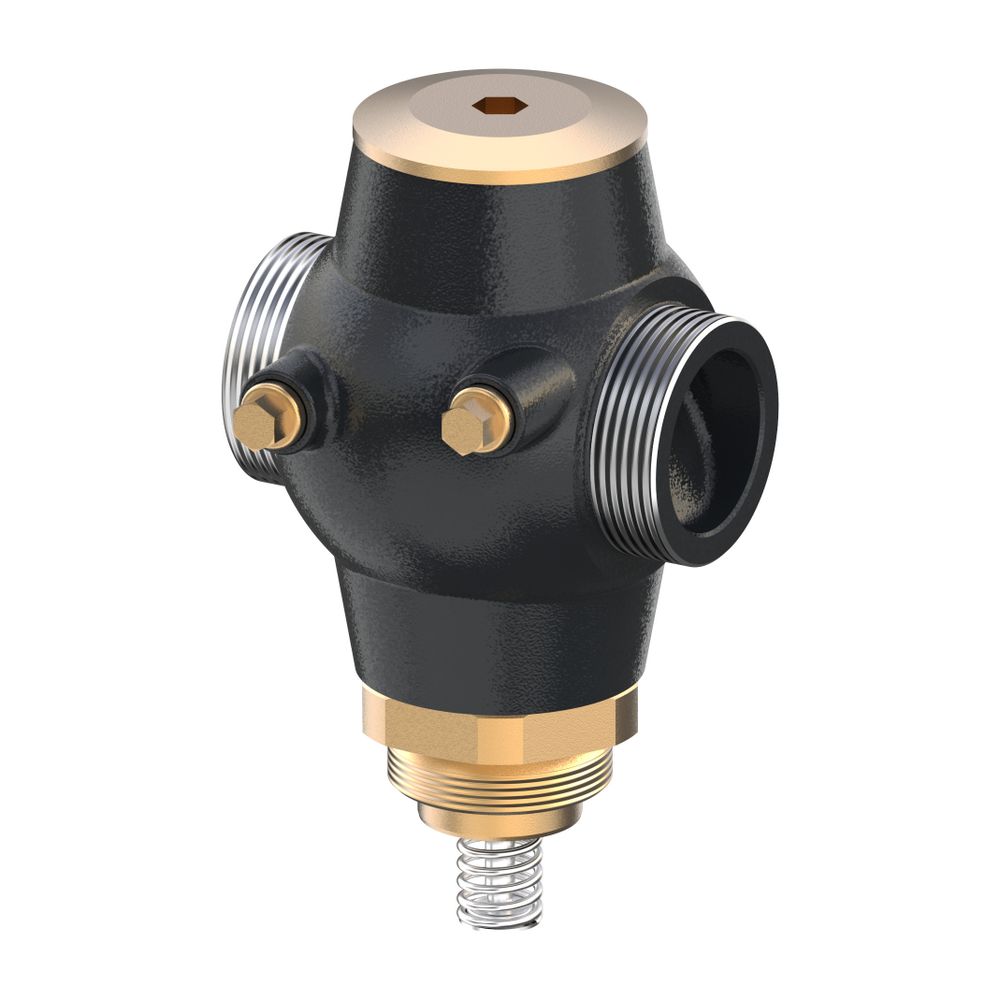

Danfoss Durchgangsventil VGU DN 32 Kvs 12,5, PN 25, GGG-40,3, AG
Das Danfoss Durchgangsventil VGU DN 32 ist ein robustes Motorregelventil, das für den Einsatz in Heizungsanlagen konzipiert ist. Mit einem Kvs-Wert von 12,5 m³/h und einem Nenndruck von PN 25 eignet es sich für Heizwasser mit bis zu 30 % Glykolanteil. Das Ventil verfügt über Außengewindeanschlüsse nach DIN ISO 228/1 und ist für Nennweiten DN 32 ausgelegt. Es ist für die Kombination mit mechanischen Thermostaten der Serie AVT vorgesehen und ermöglicht eine präzise Regelung der Durchflussmenge in Fernwärme- und Heizsystemen.
Wie ist das Danfoss Durchgangsventil VGU konstruiert?
Das Ventilgehäuse besteht aus hochwertigem Gusseisen der Werkstoffgüte GGG 40 (GJS-400-15). Der Ventilkegel ist aus Messing CuZn36Pb2As gefertigt und verfügt über eine Weichdichtung aus EPDM. Der Ventilsitz besteht aus Edelstahl W.-Nr. 1.4571. Das Ventil ist bei steigender Temperatur öffnend und druckentlastet, was eine zuverlässige Funktion unterstützt.
Für welche Medien und Temperaturbereiche ist das Ventil geeignet?
Das Danfoss VGU Durchgangsventil ist für Heizwasser mit einem Glykolanteil von bis zu 30 % ausgelegt. Der zulässige Temperaturbereich liegt zwischen 2 °C und 150 °C. Der maximale Differenzdruck in geöffneter Stellung beträgt 16 bar, was eine sichere Funktion unter typischen Betriebsbedingungen ermöglicht.
Welche Anschlussarten und Maße sind vorhanden?
Das Ventil verfügt über metrische Außengewindeanschlüsse an beiden Seiten gemäß DIN ISO 228/1. Die Nennweite beträgt DN 32, passend für Rohraußendurchmesser von 32 Millimetern. Die Hublänge des Ventils beträgt 5 Millimeter, was die Regelgenauigkeit unterstützt.
Welche Besonderheiten bietet das Ventil im Betrieb?
Das Ventil ist für mechanische Thermostate des Typs AVT ausgelegt und ermöglicht die Kombination von bis zu drei Thermostaten mittels eines Kombinationsstücks (K2/K3). Die Kegeldichtung aus EPDM sorgt für eine zuverlässige Abdichtung und minimiert Leckverluste, die mit 0,05 beim Kvs-Wert angegeben sind.
Technische Daten
- Nennweite: DN 32
- Kvs-Wert: 12,5 m³/h
- Nenndruck: PN 25
- Max. Differenzdruck: 16 bar
- Temperaturbereich: 2 bis 150 °C
- Max. Glykolanteil: 30 %
- Hublänge: 5 mm
- Werkstoff Gehäuse: Gusseisen GGG 40 (GJS-400-15)
- Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
- Kegeldichtung: EPDM
Das Danfoss Durchgangsventil VGU DN 32 bietet eine zuverlässige Lösung für die präzise Regelung von Heizwasser in verschiedenen Anlagen. Die robuste Bauweise aus hochwertigen Materialien wie Gusseisen und Edelstahl, kombiniert mit der Kompatibilität zu AVT-Thermostaten, macht es zu einer effizienten Komponente für Systeme mit einem Nenndruck von PN 25 und einem Kvs-Wert von 12,5 m³/h.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VGU |
| Hersteller-Artikelnummer | 065B0794 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-065B0794 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421543764 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 3,181 kg |
| Hublänge | 5 |
| Kvs-Wert | 12,5 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Max Differenzdruck in geöffneter Stellung | 16 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 32 |
| Nenndurchmesser Anschluss 2 | DN 32 |
| Rohraußendurchmesser Anschluss 1 | 32 |
| Rohraußendurchmesser Anschluss 2 | 32 |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GGG 40 (GJS-400-15) |
| WEEE-Nr. | 66490570 |
