Beschreibung

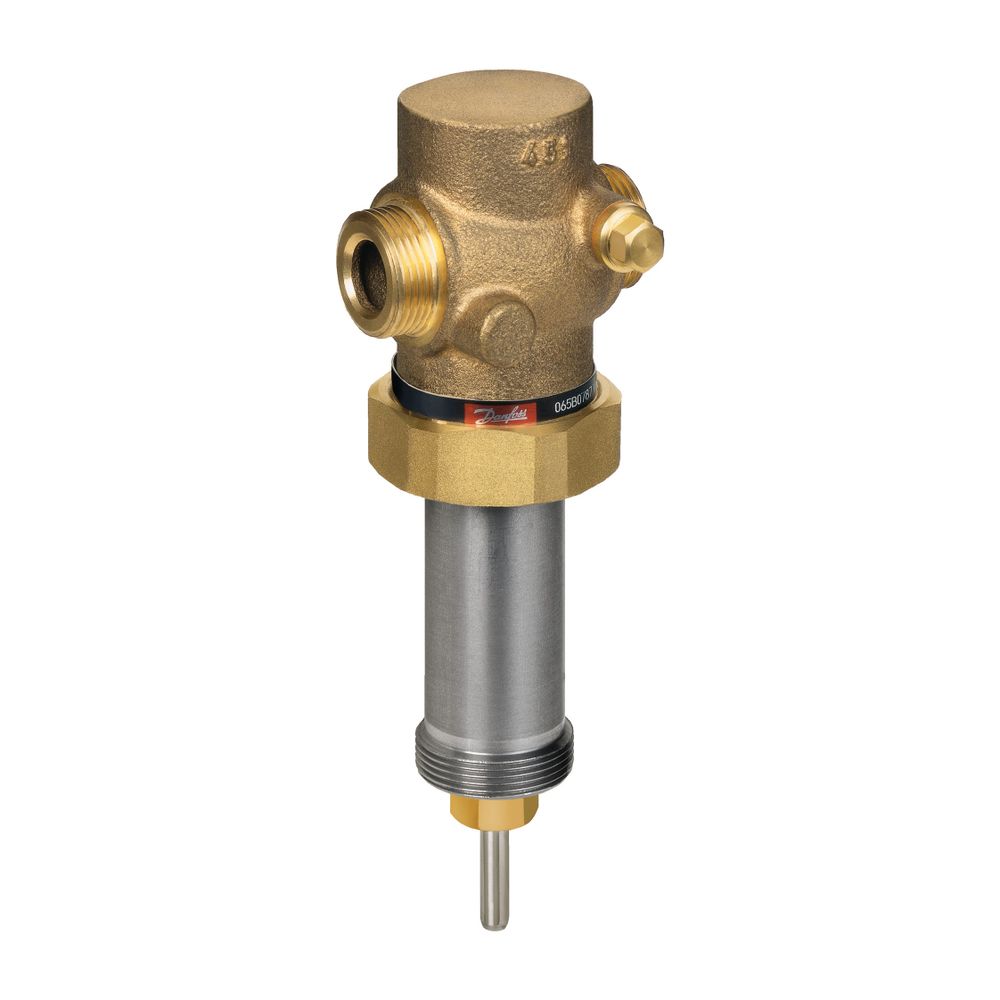

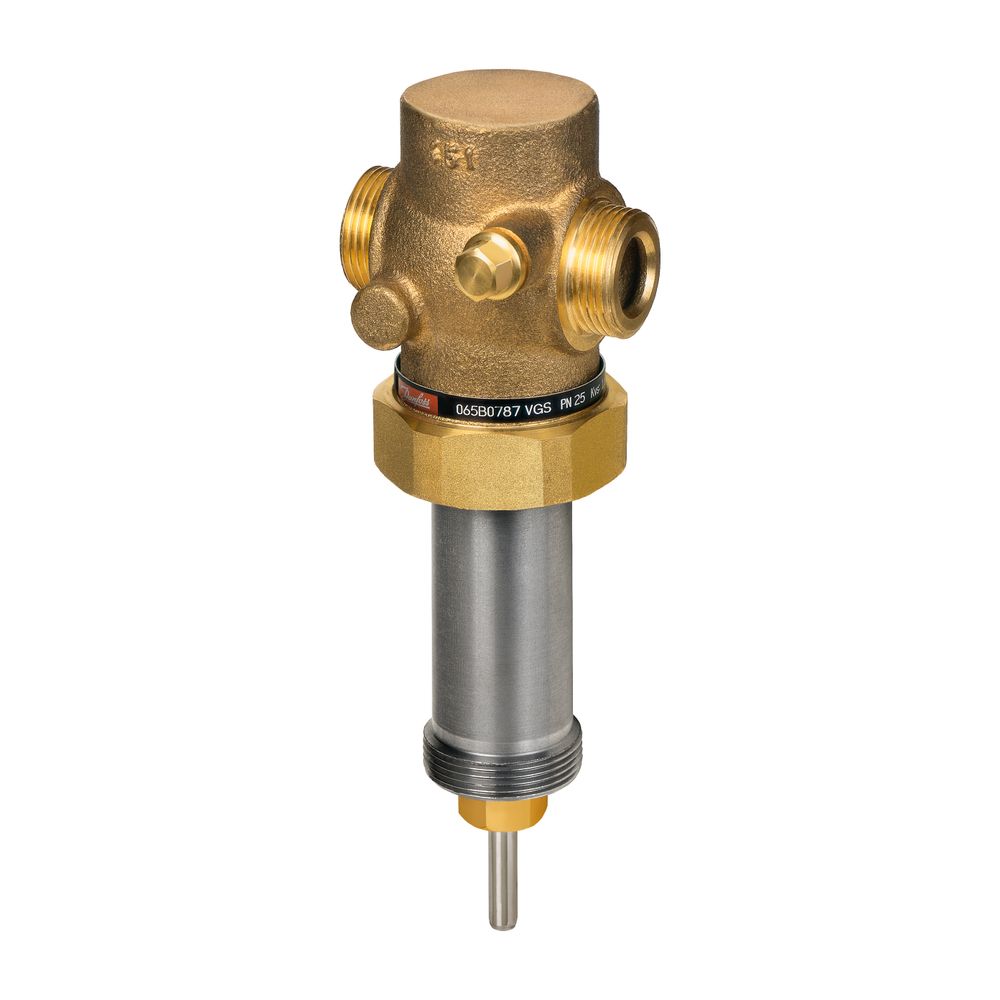

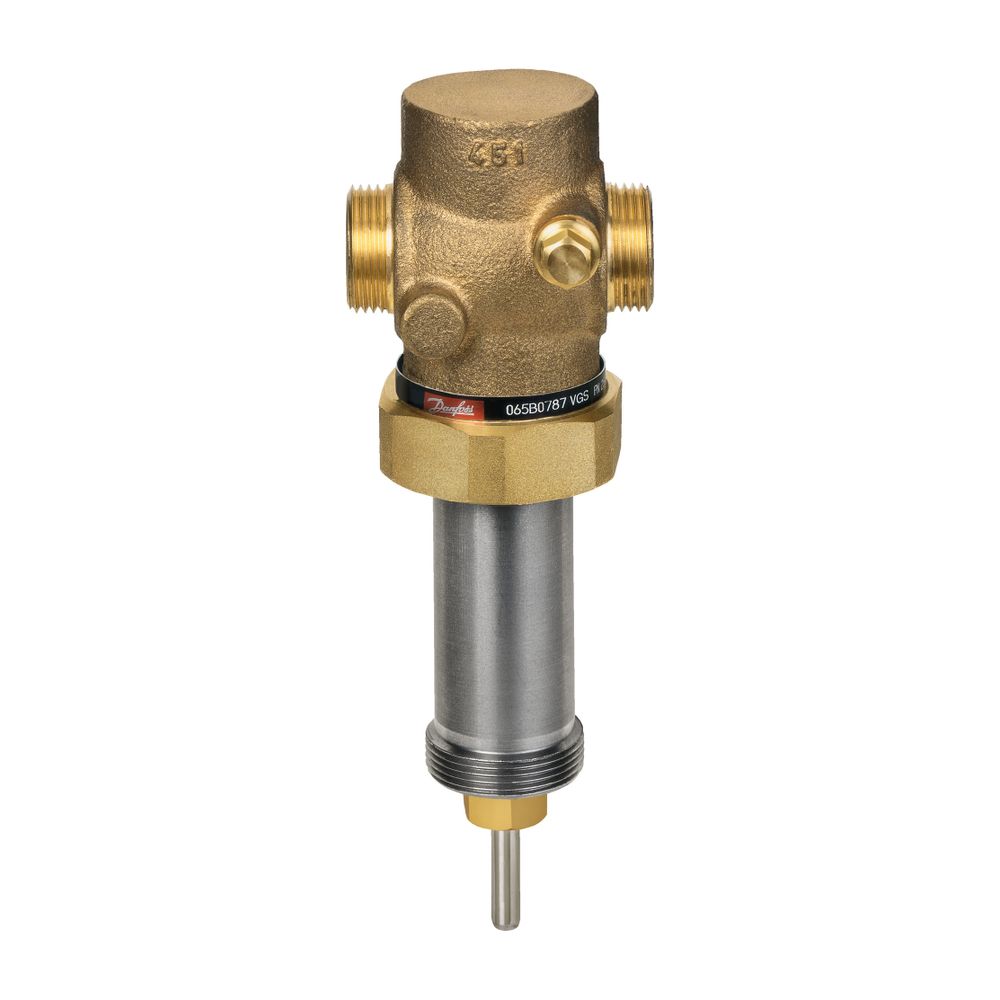

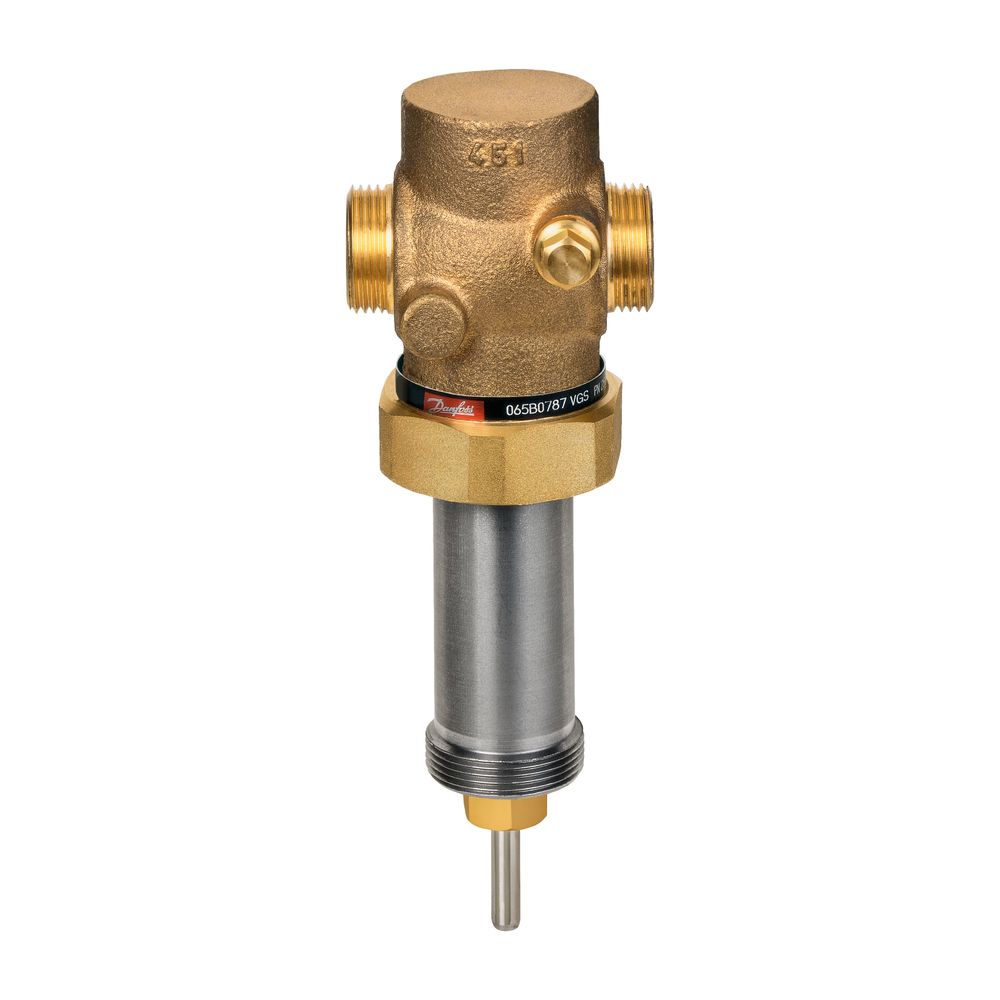

Danfoss Durchgangsventil VGS DN 15 Kvs 1,6, PN 25, RG-5, AG
Der Danfoss Durchgangsventil VGS DN 15 ist ein robustes Motorregelventil aus der Danfoss Fernwärme-Komponentenserie. Mit einer Nennweite von DN 15, einem Kvs-Wert von 1,6 m³/h und einem Nenndruck von PN 25 ist es für den Einsatz in Heizungsanlagen, mit Kühlwasser bis zu 30 % Glykolanteil sowie für Dampfanwendungen konzipiert. Das Ventil ist kompatibel mit mechanischen Thermostaten der Typen AVT/STM und elektrischen Stellantrieben der Serien AMV(E)20,23,30,33 und typgeprüft nach DIN EN 14597.
Wie ist das Danfoss Durchgangsventil VGS konstruiert?
Das Ventilgehäuse besteht aus hochwertigem Rotguss CuZn40Pb2 (RG5). Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4122 gefertigt, während der Ventilsitz aus Edelstahl W.-Nr. 1.4571 besteht. Eine Kegeldichtung aus EPDM sorgt für eine zuverlässige Abdichtung. Das Ventil ist bei steigender Temperatur schließend und druckentlastet ausgeführt. Der Anschluss erfolgt über ein Außengewinde nach DIN ISO 228/1.
Für welche Medien und Temperaturbereiche ist das Ventil geeignet?
Das Danfoss Durchgangsventil VGS ist für den Betrieb mit Heiz- und Kühlwasser bis zu einem Glykolanteil von 30 % sowie mit Dampf ausgelegt. Der zulässige Temperaturbereich liegt zwischen 2 °C und 200 °C.
Welche Steuerungsmöglichkeiten bietet das Ventil?
Das Ventil ist mit mechanischen Thermostaten der Typen AVT/STM sowie elektrischen Stellantrieben der Serien AMV(E)20,23,30,33 kompatibel. In Kombination mit dem Typ STM (STW) ist eine Sicherheitsfunktion gegeben. Es besteht die Möglichkeit, bis zu drei Thermostate, elektrische Stellantriebe und/oder Druckantriebe zu kombinieren, wobei hierfür ein separates Kombinationsstück K2/K3 erforderlich ist.
Welche technischen Leistungsdaten bietet das Ventil?
Das Ventil arbeitet bei einem maximalen Differenzdruck in geöffneter Stellung von 10 bar. Der Leckverlust des Kvs-Wertes beträgt 0,05. Die Hublänge des Ventils liegt bei 3.
Technische Daten
- Nennweite DN: 15
- Kvs-Wert: 1,6 m³/h
- Nenndruck PN: 25
- Max. Differenzdruck in geöffneter Stellung: 10 bar
- Temperaturbereich: 2 - 200 °C
- Werkstoff Gehäuse: Rotguss CuZn40Pb2 (RG5)
- Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4122
- Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
- Kegeldichtung: EPDM
- Anschluss: Außengewinde DIN ISO 228/1
- Hublänge: 3
Das Danfoss Durchgangsventil VGS DN 15 zeichnet sich durch seine robuste Bauweise aus Rotguss und Edelstahl sowie seine vielseitige Einsetzbarkeit in Heizungsanlagen mit Heiz- und Kühlwasser oder Dampf aus. Mit einem Kvs-Wert von 1,6 m³/h und einem Nenndruck von PN 25 ermöglicht es eine präzise Regelung und eine hohe Funktionalität in anspruchsvollen Umgebungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VGS |
| Hersteller-Artikelnummer | 065B0787 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-065B0787 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421543696 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 1,349 kg |
| Hublänge | 3 |
| Kvs-Wert | 1,6 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Max Differenzdruck in geöffneter Stellung | 10 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 15 |
| Rohraußendurchmesser Anschluss 1 | 15 |
| Rohraußendurchmesser Anschluss 2 | 15 |
| Werkstoff des Gehäuses | Bronze |
| Werkstoffgüte | Bronze (Rg 5) |
| WEEE-Nr. | 66490570 |
