Beschreibung

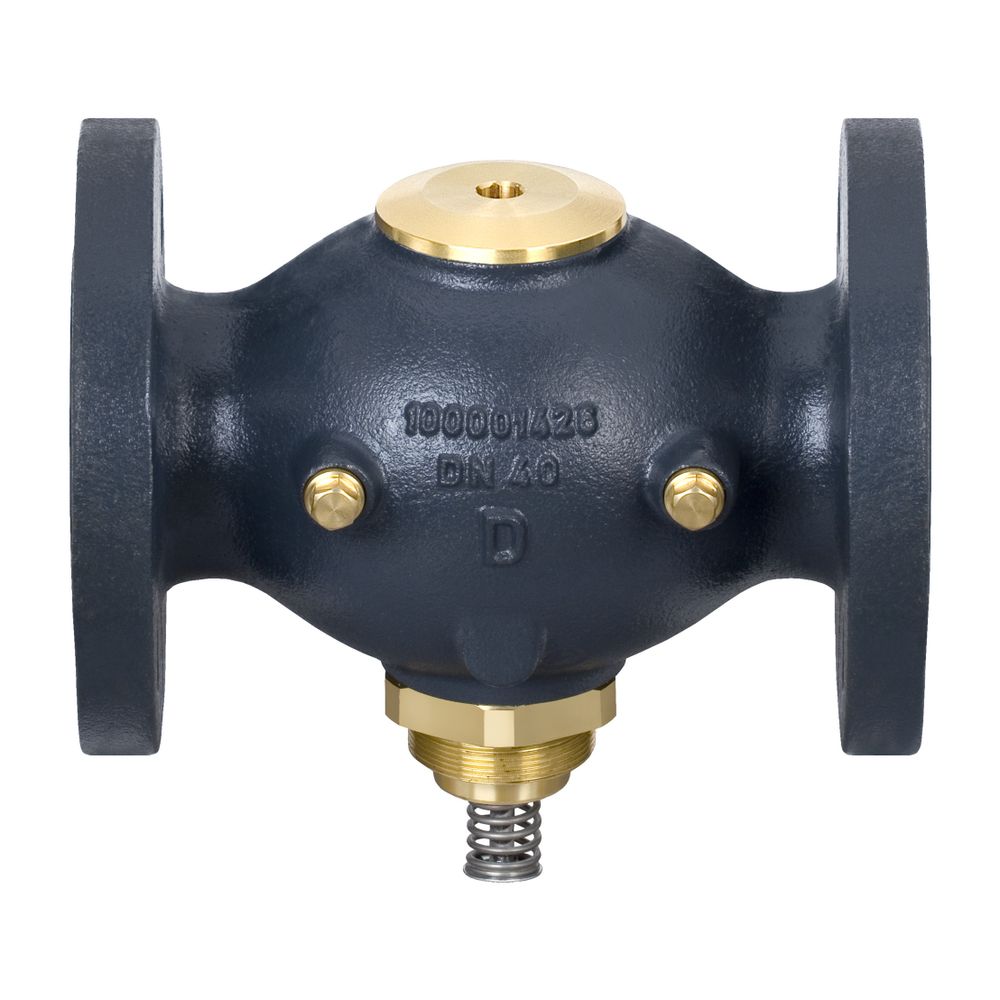

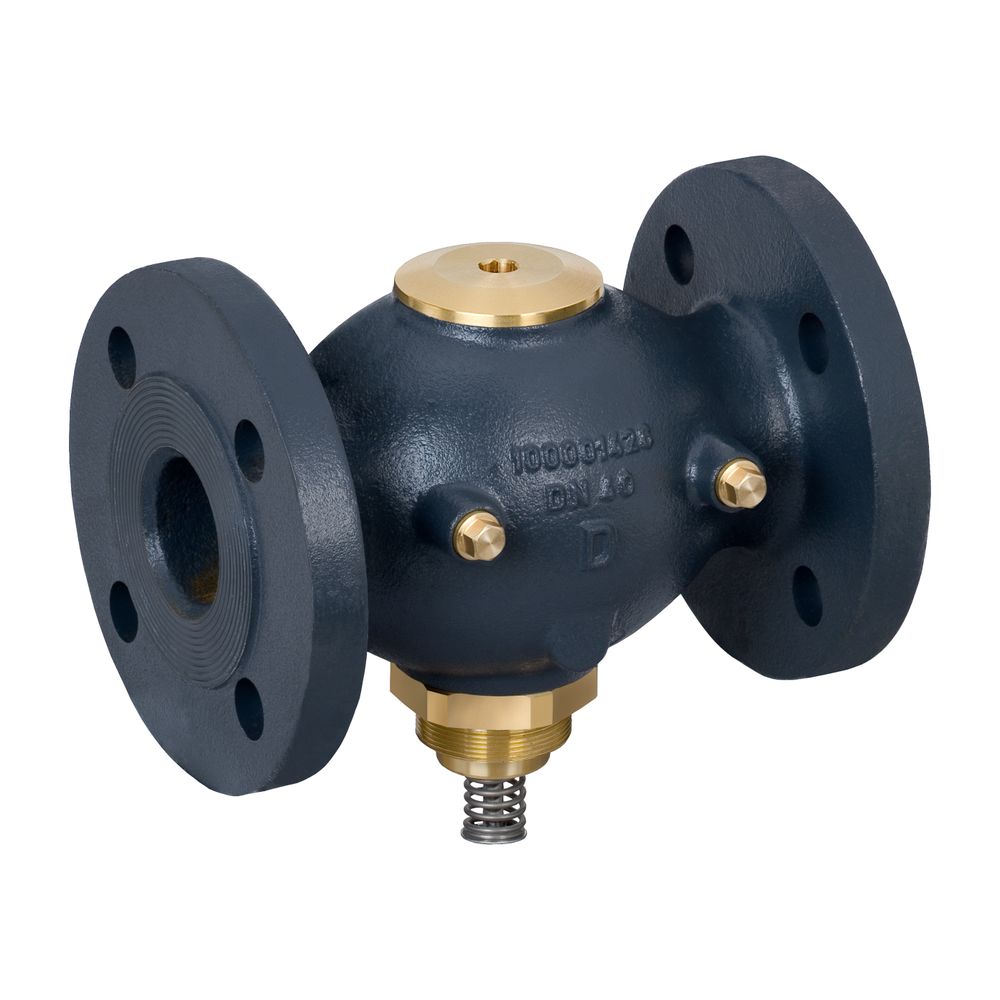

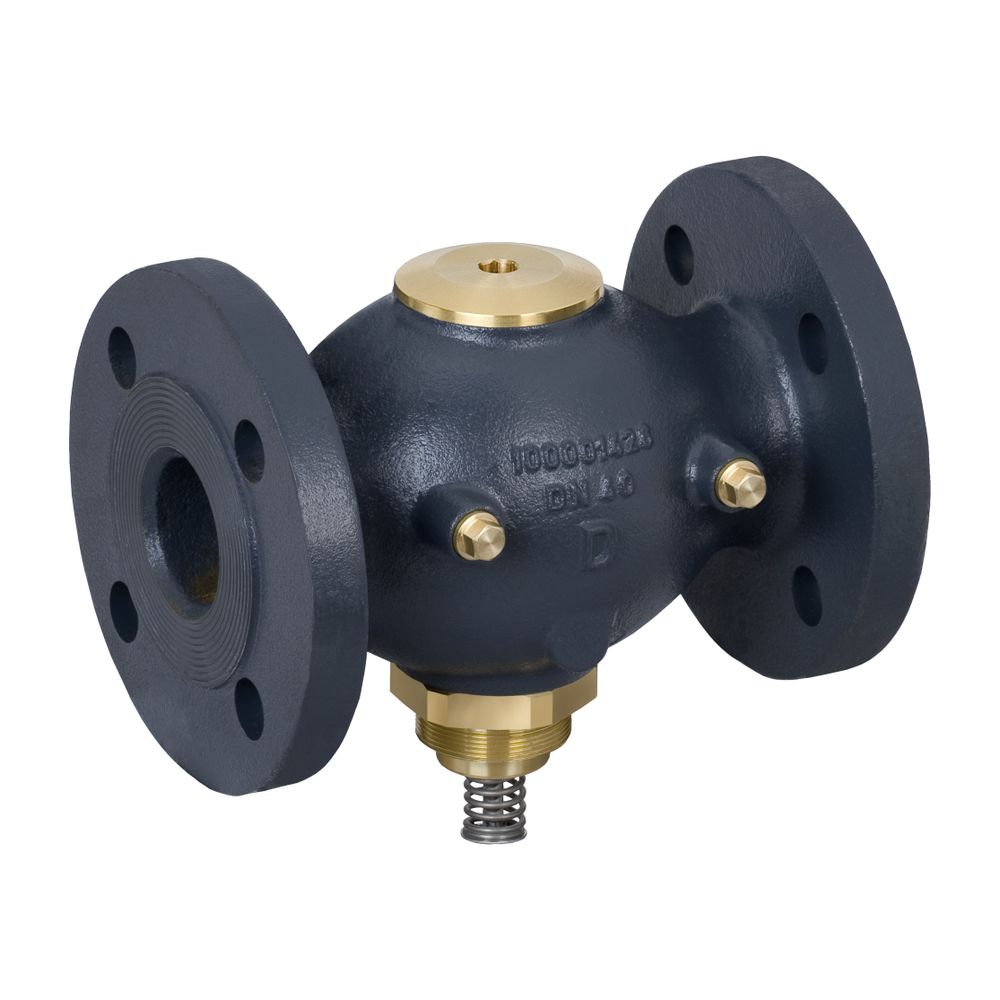

Danfoss Durchgangsventil VGF DN 40 Kvs 20, PN 25, GGG-40,3, mit Flansch
Das Danfoss Durchgangsventil VGF DN 40 ist ein robustes und präzises Motorregelventil, das für den Einsatz in Heiz- und Kühlsystemen konzipiert wurde. Mit einer Nennweite von DN 40, einem Kvs-Wert von 20,0 m³/h und einer Druckstufe von PN 25 eignet sich dieses Ventil für anspruchsvolle Anwendungen. Es ist für Medien wie Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil ausgelegt und bietet eine Sicherheitsfunktion, die typgeprüft nach DIN EN 14597 ist.
Wie ist das Danfoss Durchgangsventil VGF konstruiert?
Das Ventilgehäuse besteht aus hochwertigem Gusseisen der Werkstoffgüte GGG 40 (GJS-400-15), was eine hohe Stabilität und Langlebigkeit sicherstellt. Der Ventilkegel ist aus Messing CuZn36Pb2As gefertigt, während der Ventilsitz aus Edelstahl W.-Nr. 1.4571 besteht. Die Kegeldichtung ist aus EPDM, was eine druckentlastete und temperaturabhängige Schließfunktion bei steigender Temperatur ermöglicht. Der Kegel ist mit einer Weichdichtung ausgestattet.
Welche Funktionen bietet das Danfoss Durchgangsventil VGF?
Das Danfoss Durchgangsventil VGF ist mit einer Sicherheitsfunktion ausgestattet und typgeprüft nach DIN EN 14597. Es schließt bei steigender Temperatur und ist druckentlastet. Es bietet die Möglichkeit zur Kombination von bis zu drei mechanischen Thermostaten (AVT/STM) und/oder Druckantrieben. Hierfür ist ein separates Kombinationsstück (K2/K3) erforderlich. Diese Eigenschaften tragen zu einem sicheren und effizienten Betrieb in thermischen Anlagen bei.
Für welche Medien und Anwendungen ist das Ventil geeignet?
Das Ventil ist für den Einsatz mit Heiz- und Kühlwasser geeignet, wobei ein Glykolanteil von bis zu 30 % zulässig ist. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C. Die maximale Differenzdruckbelastung in geöffneter Stellung beträgt 16 bar. Dies ermöglicht eine vielseitige Anwendung in verschiedenen Heizungs-, Klima- und Fernwärmesystemen.
Welche Anschlussarten und Maße hat das Ventil?
Das Durchgangsventil ist beidseitig mit Flanschanschlüssen nach DIN EN 1092-2 ausgestattet. Die Nennweite beträgt jeweils DN 40 mit einem Rohraußendurchmesser von 40 mm. Die Druckstufe der Flansche entspricht PN 25, passend für den Nenndruck des Ventils. Es sind keine Kupplungsanschlüsse vorhanden. Die Hublänge beträgt 10 mm.
Technische Daten
- Nennweite: DN 40
- Kvs-Wert: 20,0 m³/h
- Nenndruck: PN 25
- Max. Differenzdruck (geöffnet): 16 bar
- Temperaturbereich: 2 °C bis 150 °C
- Werkstoff Gehäuse: Gusseisen GGG 40 (GJS-400-15)
- Werkstoff Ventilkegel: Messing CuZn36Pb2As
- Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
- Kegeldichtung: EPDM
- Anschluss: Flansch nach DIN EN 1092-2
- Hublänge: 10 mm
Das Danfoss Durchgangsventil VGF DN 40 bietet eine zuverlässige und sichere Regelung von Heiz- und Kühlwasser in druckfesten Systemen. Mit seiner robusten Bauweise aus Gusseisen GGG 40, dem Kvs-Wert von 20,0 m³/h und der Druckstufe PN 25 ist es für den Einsatz in anspruchsvollen Anlagen geeignet. Die Typenprüfung nach DIN EN 14597 und der Temperaturbereich von 2 °C bis 150 °C unterstreichen die hohe Qualität und Sicherheit des Ventils.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VGF |
| Hersteller-Artikelnummer | 065B0784 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-065B0784 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421543665 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 9,9 kg |
| Hublänge | 10 |
| Kvs-Wert | 20 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Max Differenzdruck in geöffneter Stellung | 16 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 40 |
| Nenndurchmesser Anschluss 2 | DN 40 |
| Rohraußendurchmesser Anschluss 1 | 40 |
| Rohraußendurchmesser Anschluss 2 | 40 |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GGG 40 (GJS-400-15) |
| WEEE-Nr. | 66490570 |
