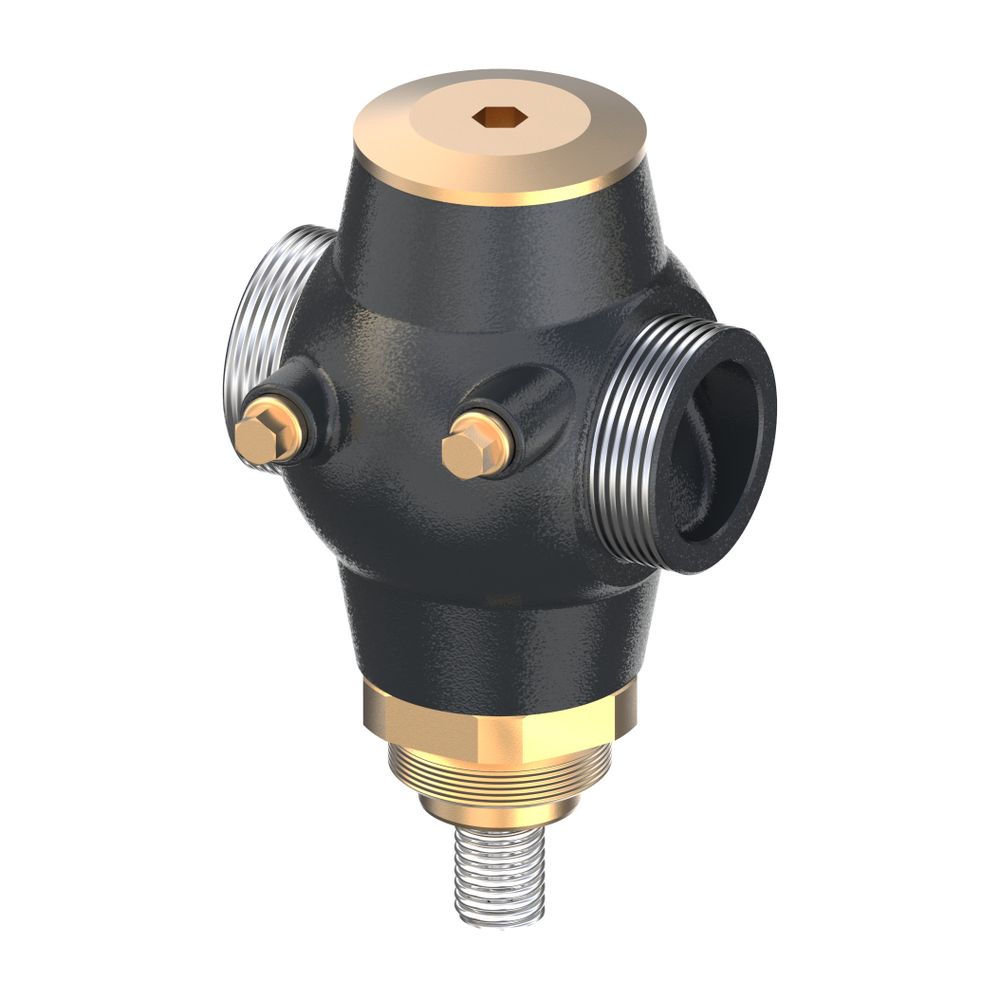

Danfoss Durchgangsventil VG DN 32 Kvs 12,5, PN 25, GGG-40,3, AG

Das Danfoss Durchgangsventil VG DN 32 ist ein robustes Ventil aus Gusseisen GGG 40 (GJS-400-15), das speziell für den Einsatz in Heizungsanlagen konzipiert ist. Mit einer Nennweite von DN 32 und einem Kvs-Wert von 12,5 m³/h ermöglicht es eine präzise Regelung von Heizwasserströmen. Es ist für einen Nenndruck von PN 25 ausgelegt und kann Temperaturen von 2 bis 150 °C verarbeiten. Das Ventil ist typgeprüft nach DIN EN 14597 und bietet eine Sicherheitsfunktion. Es ist nicht für Kühlanwendungen geeignet.

Wie ist das Danfoss Durchgangsventil VG konstruiert und welche Werkstoffe werden verwendet?

Das Ventilgehäuse besteht aus Gusseisen GGG 40 (GJS-400-15), was eine hohe Stabilität und Langlebigkeit sicherstellt. Der Ventilkegel ist aus Messing CuZn36Pb2As gefertigt, während der Ventilsitz aus Edelstahl W.-Nr. 1.4571 besteht. Die Kegeldichtung ist aus EPDM, was eine druckentlastete und temperaturbeständige Abdichtung ermöglicht. Die Anschlüsse sind Außengewinde nach DIN ISO 228/1 mit einem Rohraußendurchmesser von 32 mm.

Welche Funktionen und Kombinationsmöglichkeiten bietet das Ventil?

Das Danfoss Durchgangsventil VG ist für mechanische Thermostate der Typen AVT und STM geeignet. Es schließt bei steigender Temperatur und verfügt über eine Sicherheitsfunktion. Eine Kombinationsmöglichkeit von bis zu drei Thermostaten und/oder Druckantrieben ist gegeben, wofür ein Kombinationsstück K2/K3 erforderlich ist. Die Hublänge beträgt 10 mm, und der maximale Differenzdruck in geöffneter Stellung liegt bei 16 bar.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Dieses Durchgangsventil ist für den Einsatz mit Heizwasser und einem Glykolanteil von bis zu 30 % ausgelegt. Der Betriebstemperaturbereich für Heizwasser liegt zwischen 2 °C und 150 °C. Es ist wichtig zu beachten, dass das Ventil nicht für Kühlanwendungen vorgesehen ist.

Technische Daten

• Nennweite DN: 32
• Kvs-Wert: 12,5 m³/h
• Nenndruck PN: 25
• Max. Differenzdruck in geöffneter Stellung: 16 bar
• Temperaturbereich Heizwasser: 2 - 150 °C
• Hublänge: 10 mm
• Leckverlust des Kvs-Wertes: 0,05
• Anschluss: Außengewinde DIN ISO 228/1
• Werkstoff Gehäuse: Gusseisen GGG 40 (GJS-400-15)
• Kegeldichtung: EPDM

Das Danfoss Durchgangsventil VG DN 32 ist eine robuste Lösung für die präzise Regelung in Heizungsanlagen. Mit seiner Nennweite von DN 32, einem Kvs-Wert von 12,5 m³/h und einer Druckstufe von PN 25 ist es für vielfältige Anwendungen im Heizungsbereich geeignet. Die hochwertige Materialauswahl, darunter ein Gehäuse aus Gusseisen GGG 40 und eine EPDM-Kegeldichtung, stellt eine lange Lebensdauer und zuverlässige Funktion sicher.
