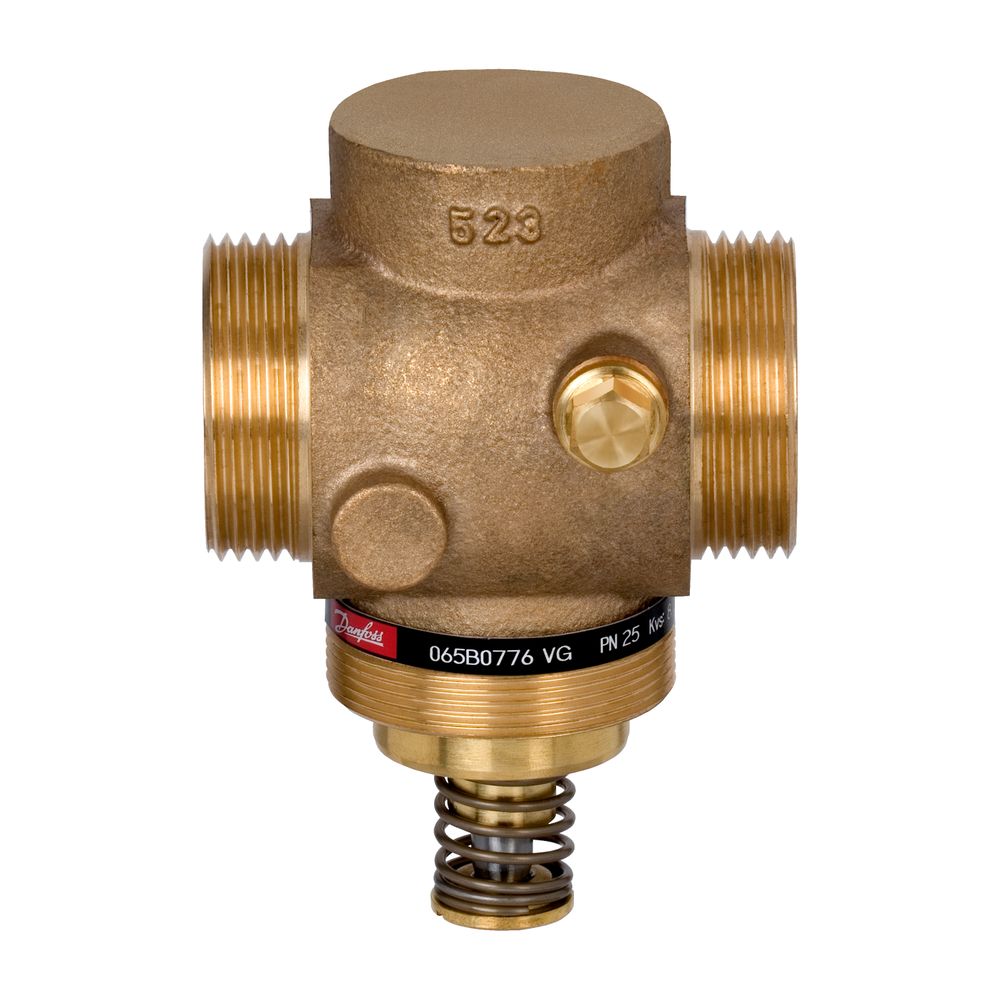

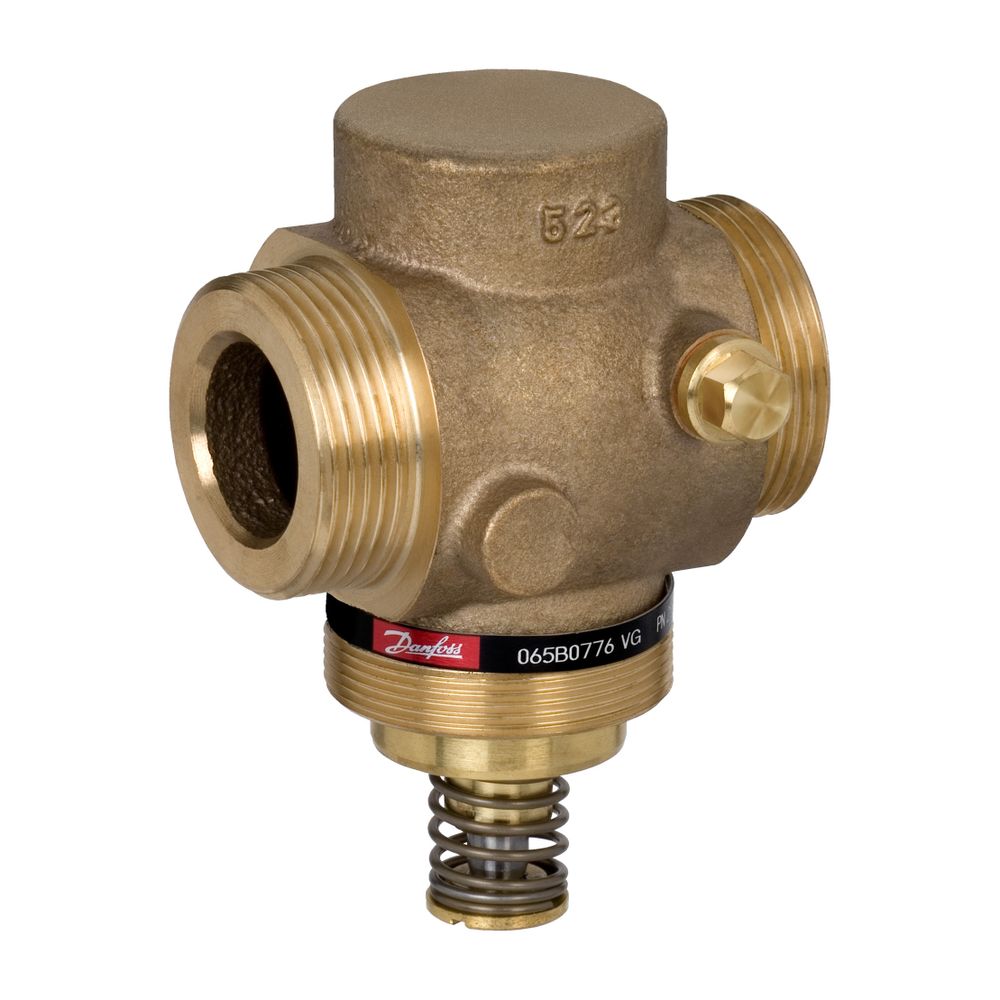

Danfoss Durchgangsventil VG DN 25 Kvs 8,0, PN 25, RG-5, AG
Das Danfoss Durchgangsventil VG DN 25 ist ein robustes Motorregelventil aus der Produktgruppe Fernwärme. Es eignet sich für Heizungsanlagen und ist für mechanische Thermostate vom Typ AVT/STM konzipiert. Das Ventil ist typgeprüft nach DIN EN 14597 und bietet eine Sicherheitsfunktion bei steigender Temperatur durch schließenden, druckentlasteten Kegel mit Weichdichtung. Es ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil ausgelegt und verfügt über eine Nennweite DN 25 sowie einen Kvs-Wert von 8,0 m³/h.
Aus welchen Materialien besteht das Ventil?
Das Ventilgehäuse besteht aus hochwertigem Rotguss CuZn40Pb2 (RG5). Der Ventilkegel ist aus Messing CuZn36Pb2As gefertigt. Der Ventilsitz besteht aus Edelstahl W.-Nr. 1.4571, und die Kegeldichtung aus EPDM. Diese Materialkombination stellt eine hohe Beständigkeit gegenüber den eingesetzten Medien und eine lange Lebensdauer sicher.
Für welche Medien und Temperaturbereiche ist das Ventil geeignet?
Das Durchgangsventil ist für Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 % ausgelegt. Der zulässige Temperaturbereich liegt zwischen 2 °C und 150 °C. Der maximale Differenzdruck in geöffneter Stellung beträgt 20 bar, der Nenndruck PN ist 25.
Welche Anschlussarten und Maße hat das Ventil?
Das Ventil verfügt über Außengewindeanschlüsse nach DIN ISO 228/1 mit einer Nennweite von DN 25. Die Hublänge des Ventils beträgt 5.
Wie funktioniert die Sicherheits- und Kombinationsfunktion?
Das Ventil schließt bei steigender Temperatur und ist druckentlastet ausgeführt. Es kann in Kombination mit bis zu drei Thermostaten und/oder Druckantrieben betrieben werden, wobei hierfür ein spezielles Kombinationsstück (K2/K3) erforderlich ist.
Technische Daten
- Nennweite DN: 25
- Kvs-Wert: 8,0 m³/h
- Nenndruck PN: 25
- Max. Differenzdruck: 20 bar
- Temperaturbereich Heiz-/Kühlwasser: 2 - 150 °C
- Werkstoff Gehäuse: Rotguss (CuZn40Pb2, RG5)
- Werkstoff Ventilkegel: Messing CuZn36Pb2As
- Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
- Kegeldichtung: EPDM
- Anschluss: Außengewinde DIN ISO 228/1
- Hublänge: 5
- Leckverlust des Kvs-Wertes: 0,02
Das Danfoss Durchgangsventil VG DN 25 ist eine robuste und zuverlässige Komponente für Heiz- und Kühlanlagen. Mit seiner Nennweite von DN 25, einem Kvs-Wert von 8,0 m³/h und einem Nenndruck von PN 25 ermöglicht es eine präzise und sichere Regelung von Medienströmen. Die hochwertige Materialauswahl und die Kompatibilität mit verschiedenen Thermostaten machen es zu einer flexiblen Lösung für anspruchsvolle Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VG |
| Hersteller-Artikelnummer | 065B0776 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-065B0776 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421543580 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 0,988 kg |
| Hublänge | 5 |
| Kvs-Wert | 8 |
| Leckverlust des Kvs-Wertes | 0,02 |
| Max Differenzdruck in geöffneter Stellung | 20 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Nenndurchmesser Anschluss 2 | DN 25 |
| Rohraußendurchmesser Anschluss 1 | 25 |
| Rohraußendurchmesser Anschluss 2 | 25 |
| Werkstoff des Gehäuses | Bronze |
| Werkstoffgüte | Bronze (Rg 5) |
| WEEE-Nr. | 66490570 |
