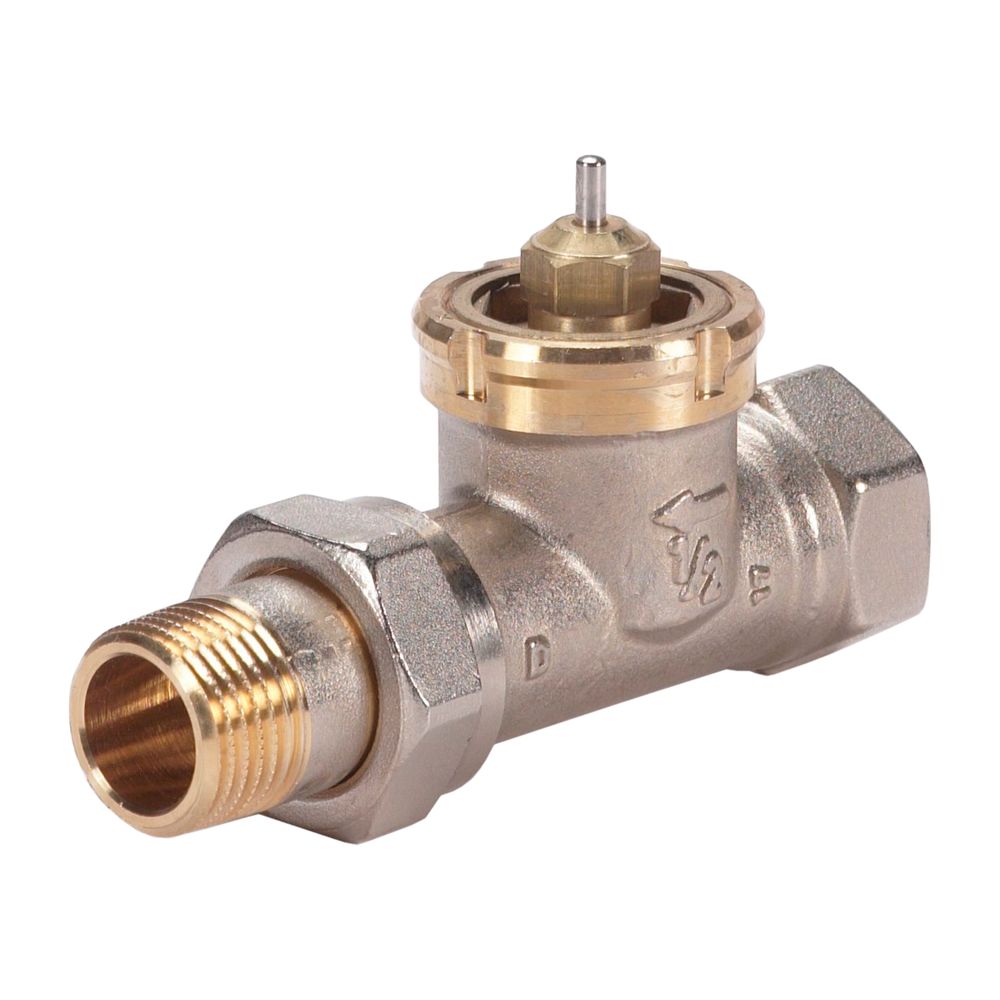

Danfoss Ventilgehäuse RAV, DN 15/8, R 1/2", Durchgangsausführung, matt vernickelt, 013U0017

Das Danfoss Ventilgehäuse RAV 15/8 R 1/2" ist eine matt vernickelte Durchgangsausführung, die der Baureihe nach DIN 3841 entspricht. Es ist speziell für den Einsatz in Fernwärmeanlagen und Heizsystemen konzipiert. Das Gehäuse aus MS 58 ist für eine maximale Vorlauftemperatur von 120 °C und eine Druckstufe von PN 10 ausgelegt. Eine Besonderheit ist die O-Ring-Stopfbuchse, die ohne Anlagenentleerung auswechselbar ist.

Welche Anschlüsse und Bauweise bietet das Ventilgehäuse?

Das Ventilgehäuse ist mit zwei metrischen Innengewindeanschlüssen der Größe R 1/2" ausgestattet. Die Nennweite des Ventilgehäuses beträgt DN 15. Das Gehäuse besteht aus MS 58 und ist matt vernickelt, was zu einer erhöhten Beständigkeit beiträgt. Für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.

Welche technischen Leistungsdaten sind für das Ventil relevant?

Das Ventil besitzt einen Kvs-Wert von 1,5 m³/h, der den Durchfluss bei einer Druckdifferenz von 1 bar angibt. Die maximale zulässige Druckdifferenz liegt bei 0,2 bar. Die Hublänge des Ventils beträgt 1,1. Es ist für eine maximale Vorlauftemperatur von 120 °C und eine Druckstufe von PN 10 ausgelegt.

Welche Vorteile bietet das Ventilgehäuse bei Wartung und Installation?

Ein wesentliches Merkmal ist die O-Ring-Stopfbuchse, die bei Bedarf ohne die Notwendigkeit einer vollständigen Anlagenentleerung ausgetauscht werden kann. Dies vereinfacht Wartungsarbeiten erheblich und minimiert Ausfallzeiten. Die einfache Handhabung wird durch die Tatsache unterstrichen, dass keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge für die Montage benötigt werden.

Technische Daten

• Anschluss: R 1/2 (Innengewinde, metrisch)
• Nennweite: DN 15
• Kvs-Wert: 1,5 m³/h
• Max. Vorlauftemperatur: 120 °C
• Druckstufe: PN 10
• Max. Druckdifferenz: 0,2 bar
• Hublänge: 1,1
• Material Gehäuse: MS 58
• Oberfläche: Matt vernickelt

Das Danfoss Ventilgehäuse RAV 15/8 ist eine zuverlässige Komponente für die präzise Durchflussregelung in Heizungs- und Fernwärmeanlagen. Mit seiner robusten Bauweise aus matt vernickeltem MS 58, einer maximalen Vorlauftemperatur von 120 °C und einem Kvs-Wert von 1,5 m³/h bietet es eine effiziente und langlebige Lösung. Die einfache Wartung durch die ohne Anlagenentleerung auswechselbare O-Ring-Stopfbuchse unterstreicht die praktische Ausrichtung dieses Produkts.
