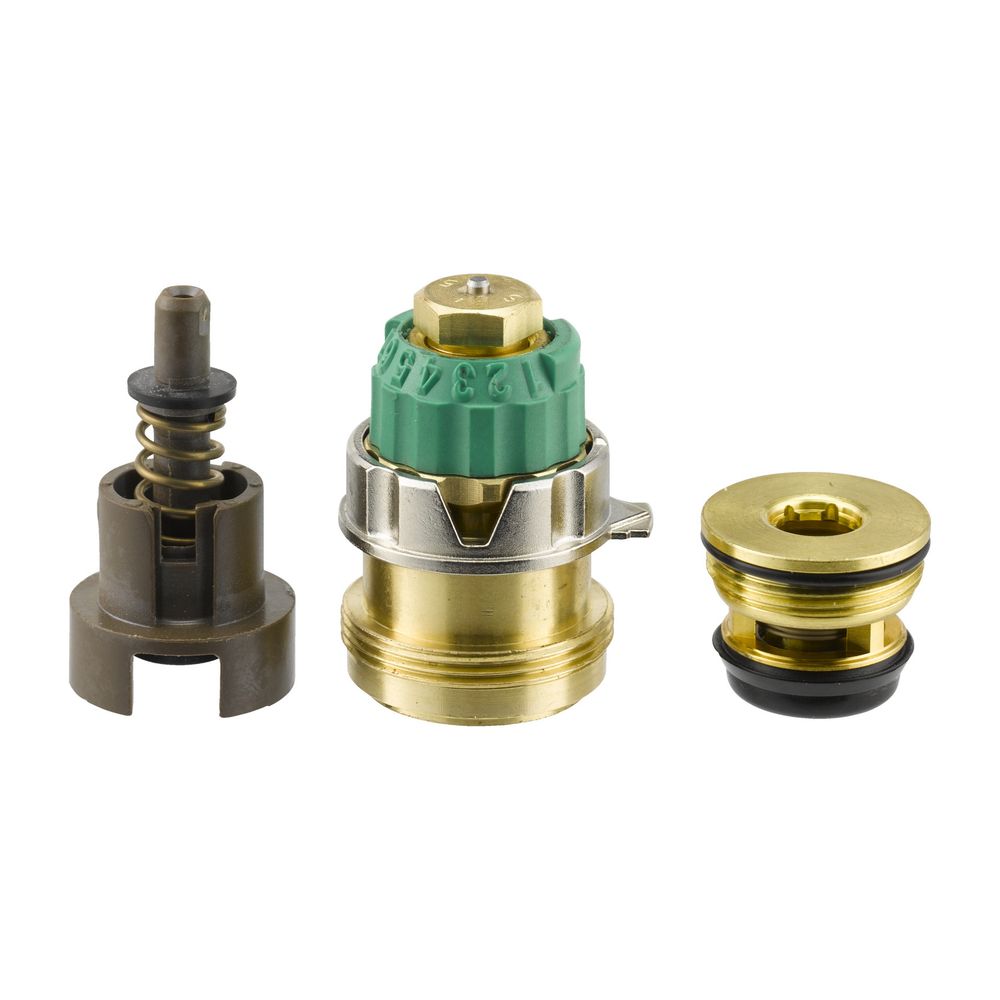

Danfoss Ventileinsatz-Set für RA-DV Diff.regler, Ventileinsatz, Stopfbuchse

Das Danfoss Ventileinsatz-Set für RA-DV Differenzdruckregler ist eine hochwertige Innengarnitur, die speziell für den Einsatz in Danfoss Dynamic Valve RA-DV Ventilgehäusen in Zweirohr-Pumpenwarmwasseranlagen konzipiert wurde. Es umfasst einen Ventileinsatz und eine Stopfbuchse und ist kompatibel mit allen thermostatischen Fühlerelementen mit Danfoss RA-Anschluss. Dieses Set trägt maßgeblich zur präzisen und konstanten Wassermengenregelung bei.

Wie funktioniert das druckunabhängige Ventilgehäuse RA-DV?

Das Ventilgehäuse RA-DV ist druckunabhängig und voreinstellbar, wodurch es den Differenzdruck konstant auf einem Wert von 0,1 bar hält. Dies stellt eine gleichbleibende Wassermenge sicher, unabhängig von Druckschwankungen im System. Die Voreinstellung der maximalen Wassermenge erfolgt über einen Durchflussbegrenzer, der einen Durchfluss von 10 bis 135 Litern pro Stunde ermöglicht.

Welche Materialien und Bauweise zeichnen das Ventilgehäuse aus?

Das Ventilgehäuse besteht aus Messing und ist in vernickelter Ausführung erhältlich. Der Druckstift in der Stopfbuchse ist aus Chromstahl gefertigt und sitzt in einem geschmierten O-Ring. Die komplette Stopfbuchse des Ventils kann unter Anlagendruck ausgetauscht werden, was die Wartung vereinfacht.

Wie erfolgt die Bedienung und Installation des Ventileinsatz-Sets?

Die Bedienung des Ventils erfolgt manuell. Zur Unterscheidung von anderen Ventilkörpern der Danfoss RA-Reihe sind die RA-DV Ventilgehäuse mit einer grünen Schutzkappe und einem Einstellring versehen. Die Schutzkappe dient der manuellen Regulierung während der Bauphase, darf jedoch nicht als Absperrvorrichtung verwendet werden. Dafür ist ein spezieller Handversteller erforderlich. Für die Installation des Ventileinsatz-Sets sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge nötig.

Welche Anforderungen sind bei der Wasserqualität und Normenkonformität zu beachten?

Um Steinbildung und Korrosion zu vermeiden, muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen. Bei der Verwendung von Wasseraufbereitungssystemen sind die Dosierungsanweisungen der Hersteller genau zu befolgen, und Gemische mit Mineralöl sollten vermieden werden. Die technischen Daten für die dynamischen Ventilgehäuse RA-DV in Kombination mit RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215. Die Fertigung erfolgt in Werken, die vom BVC (Bureau Veritas Certification) nach ISO 9001 und ISO 14001 geprüft und bestätigt wurden, wodurch eine hohe Qualität und Umweltverträglichkeit sichergestellt wird.

Technische Daten

• Maximaler Wasserdurchfluss: 10 – 135 l/Std.
• Differenzdruck: 0,1 bar (konstant gehalten)
• Material Ventilgehäuse: Messing, vernickelt
• Material Druckstift: Chromstahl
• Kompatibilität: Thermostatische Fühlerelemente mit Danfoss RA-Anschluss
• Bedienung: Manuell

Das Danfoss Ventileinsatz-Set für RA-DV Differenzdruckregler bietet eine zuverlässige und präzise Lösung zur Regelung von Heizkörperventilen in Zweirohr-Pumpenwarmwasseranlagen. Mit seiner druckunabhängigen Funktionsweise, hochwertigen Materialien und der Einhaltung relevanter Normen unterstützt es eine effiziente und wartungsfreundliche Heizungsregelung. Es ermöglicht eine präzise Wassermengensteuerung mit einem maximalen Durchfluss von 10 bis 135 l/Std. und hält den Differenzdruck konstant bei 0,1 bar.

Lieferumfang

• 1x Ventileinsatz
• 1x Stopfbuchse
