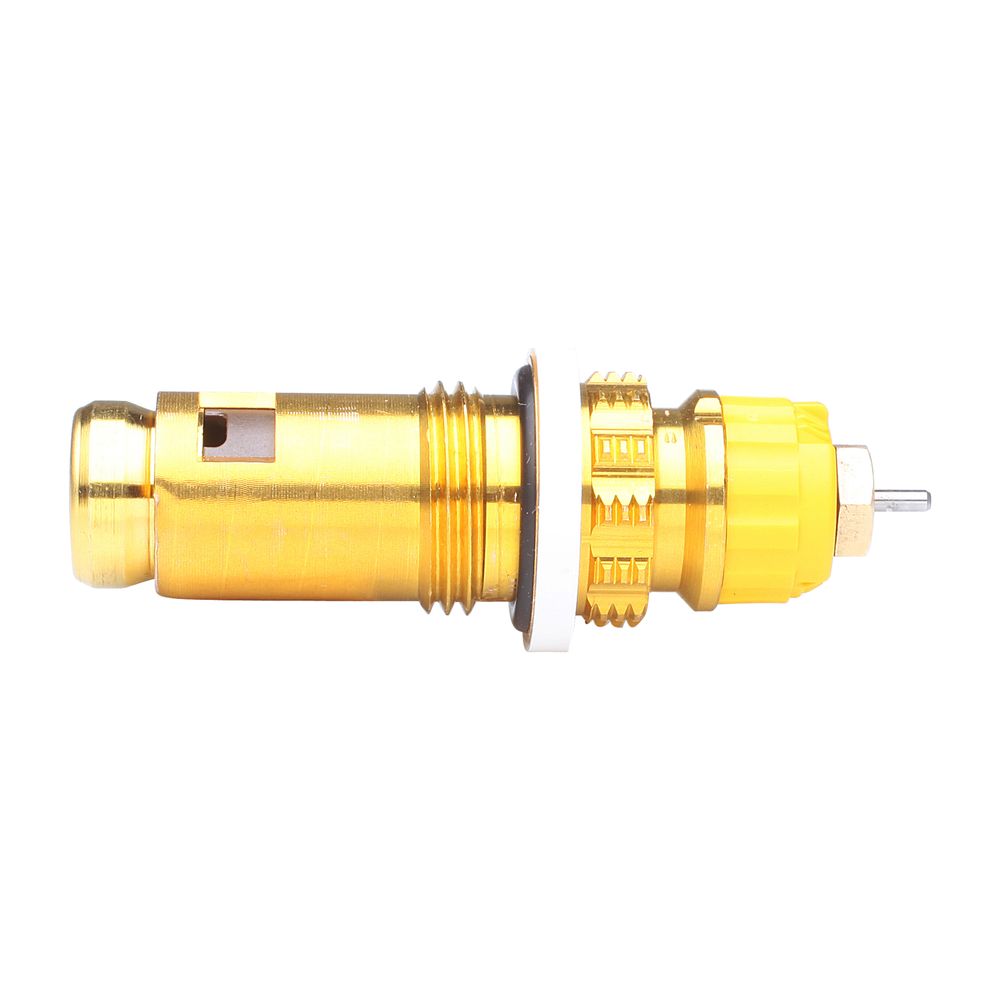

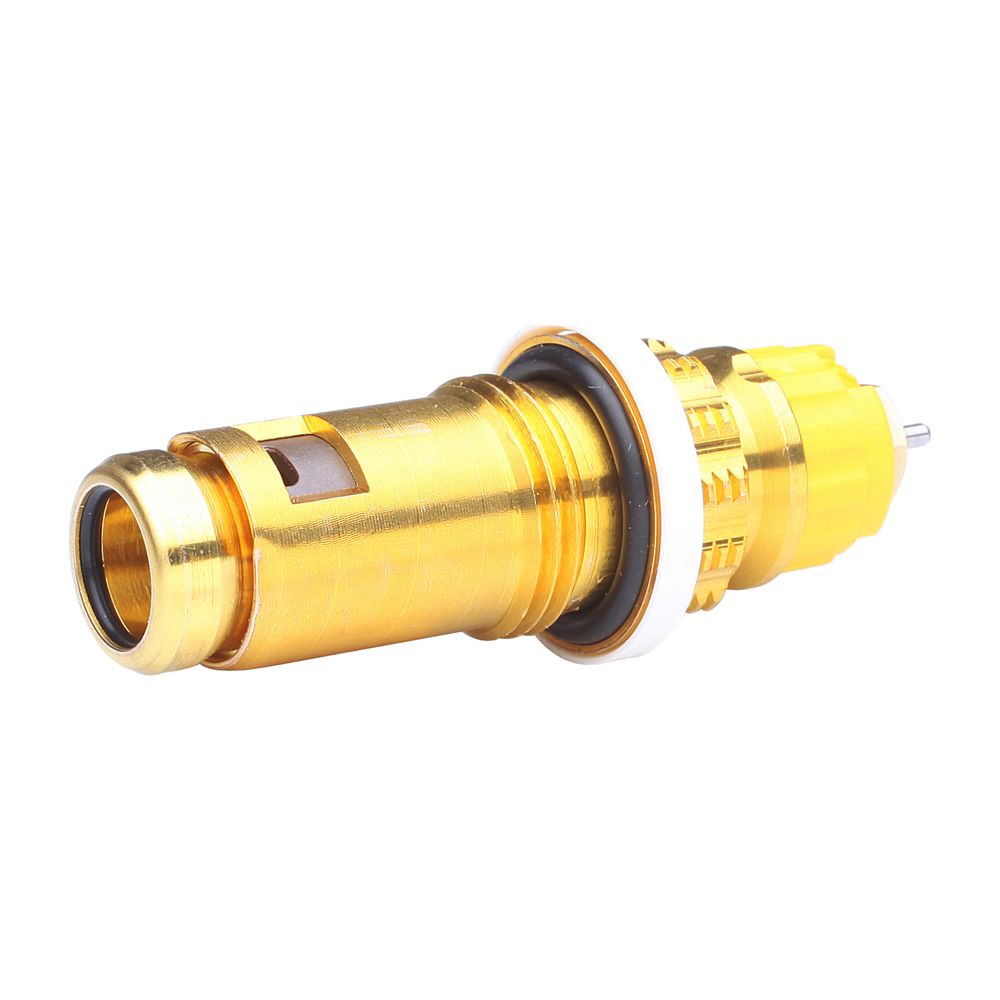

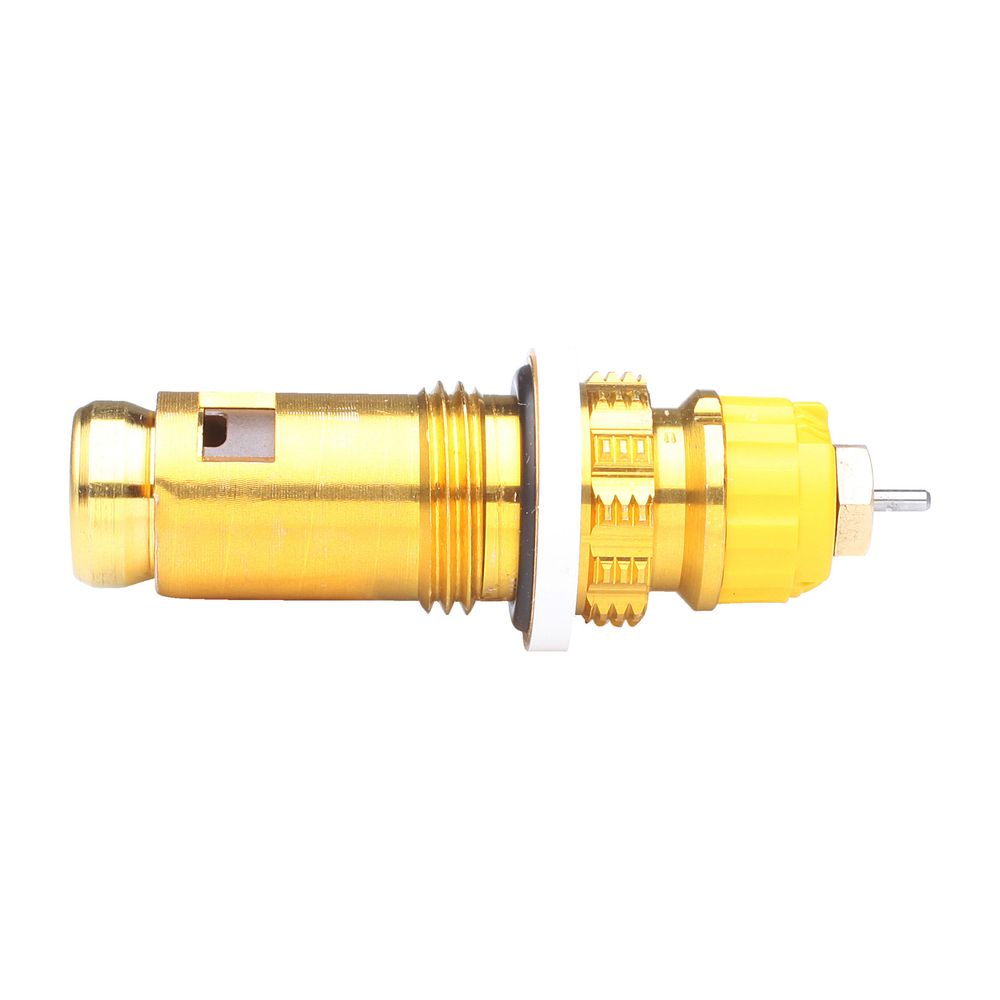

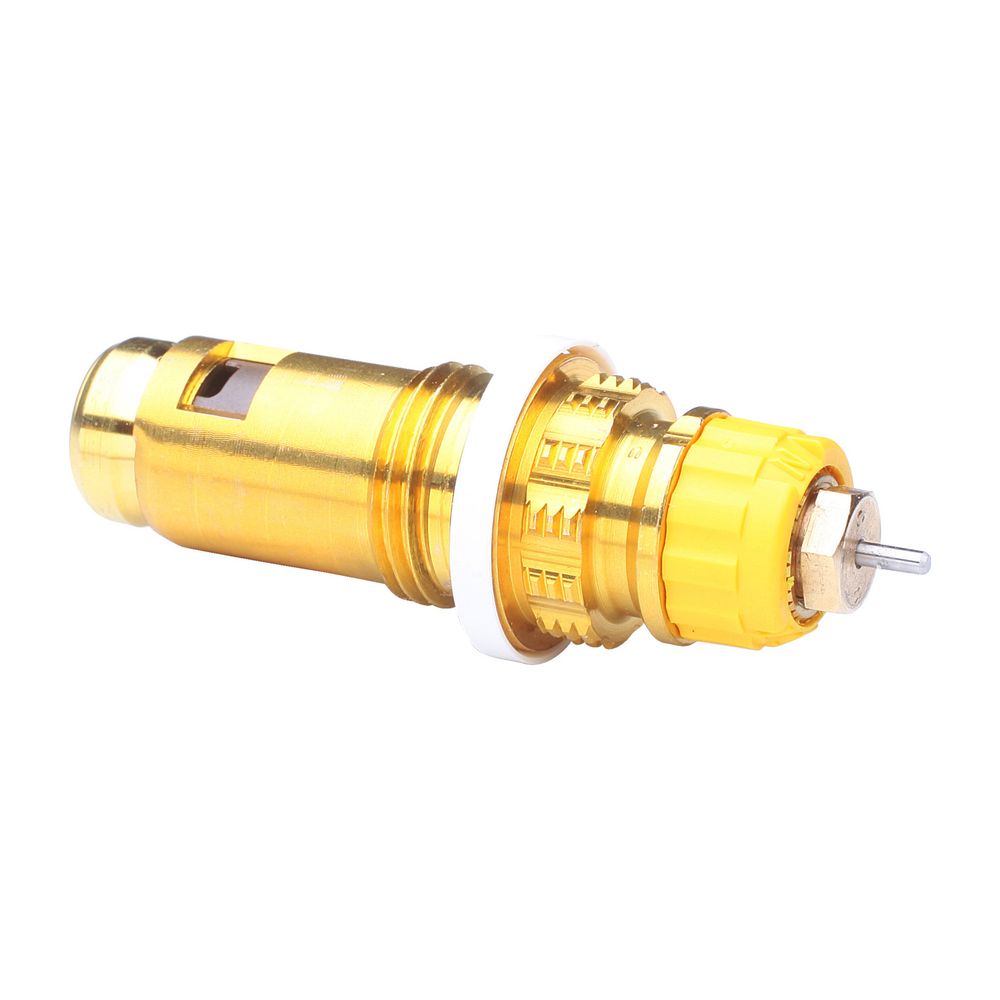

Danfoss Einbauventil Serie 3 RA-U, G 1/2" AG, für Buderus Ventilheizkörper, 013G7483

Das Danfoss Einbauventil Serie 3 RA-U mit G 1/2" Außengewinde ist speziell für den Einbau in Ventil- und Universalheizkörper der Marke Buderus konzipiert. Es zeichnet sich durch seine Feinstvoreinstellung aus, die eine präzise Regulierung des Heizwasserdurchflusses ermöglicht. Das Ventil ist für den Einsatz in Heizungsanlagen mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Vorlauftemperatur von 120 °C geeignet.

Wie funktioniert die Feinstvoreinstellung des Danfoss Einbauventils Serie 3 RA-U?

Die Feinstvoreinstellung erfolgt über eine Kulisse mit optischer Einstellkontrolle und einer gelben Voreinstellkrone. Diese ermöglicht eine einfache und genaue Einstellung des Durchflusses, ohne dass spezielle Werkzeuge oder besondere Verarbeitungstechniken erforderlich sind. Die Voreinstellung unterstützt den hydraulischen Abgleich der Heizkörper und trägt zur effizienten Wärmeverteilung bei.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Der Ventilkörper besteht aus robustem Messing MS 58, was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Eine besondere Konstruktion ist die O-Ring-Stopfbuchse, die ohne Entleerung der Heizungsanlage austauschbar ist. Dies vereinfacht Wartungsarbeiten erheblich und spart Zeit.

Für welche technischen Anforderungen ist das Ventil ausgelegt?

Das Einbauventil ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Es kann bei einer maximalen Vorlauftemperatur von 120 °C eingesetzt werden. Das Einschraubgewinde hat die Größe G 1/2" und ist für Heizkörperanschlüsse mit 1/2 Zoll geeignet.

Welche Durchflusswerte sind relevant für das Danfoss Einbauventil Serie 3 RA-U?

Der Kvs-Wert beträgt 1,05 m³/h, was den Durchfluss bei voll geöffnetem Ventil angibt. Der Kv-Bereich bei einer Temperaturdifferenz von 0,5 bis 2 K (ohne Heizkörper) liegt zwischen 0,03 und 0,43 m³/h. Diese Werte sind entscheidend für die genaue Einstellung und den hydraulischen Abgleich der Heizungsanlage.

Technische Daten

• Ventiltyp: RA-U
• Anschlussgröße: G 1/2" AG
• Material Ventilkörper: Messing MS 58
• Oberfläche: Messing
• Kvs-Wert: 1,05 m³/h
• Kv-Bereich (xp = 0,5-2 K, ohne HK): 0,03 - 0,43 m³/h
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Vorlauftemperatur: 120 °C

Das Danfoss Einbauventil Serie 3 RA-U bietet eine präzise Feinstvoreinstellung und ist robust ausgeführt. Mit einem Kvs-Wert von 1,05 m³/h und einer maximalen Vorlauftemperatur von 120 °C eignet es sich optimal für den Einsatz in Buderus Ventilheizkörpern und unterstützt eine effiziente und zuverlässige Heizungsregelung.
